Filtro armónico activo para máquinas de soldar
Las máquinas de soldar son comunes en fábricas, talleres, acerías, plantas de producción automotriz, astilleros y centros de procesamiento de metales. Son máquinas útiles, pero pueden generar graves problemas de calidad de la energía.
El principal problema son las resonancias de la máquina de soldar.
Las máquinas de soldar modernas suelen utilizar convertidores electrónicos de potencia. Estos convertidores no extraen corriente en forma de onda sinusoidal pura, sino en pulsos. Esto genera distorsión armónica en el sistema eléctrico.
Cuando la distorsión armónica es excesiva, la instalación puede sufrir sobrecalentamiento, desconexiones intempestivas, inestabilidad de la tensión, sobrecarga del transformador y una menor vida útil de los equipos. Por ello, el uso de un filtro armónico activo para máquinas de soldar se está convirtiendo en una herramienta fundamental en muchos sistemas de alimentación industrial.
Un filtro armónico activo ayuda a reducir la distorsión armónica en tiempo real. Mejora la calidad de la energía y protege la red eléctrica en general de las corrientes armónicas generadas por las máquinas de soldar.
Una máquina de soldar suele ser una carga no lineal.
Una carga lineal consume corriente de forma suave y predecible. Una carga no lineal no lo hace; consume corriente en pulsos. Estos pulsos distorsionan la forma de onda de la corriente y generan corrientes armónicas.
Las máquinas de soldar pueden generar armónicos porque a menudo incluyen:
El proceso de soldadura en sí mismo también es inestable. La carga varía durante el arranque del arco, la soldadura, la parada y las operaciones repetidas. Esto dificulta el control de las vibraciones armónicas de la máquina de soldar en comparación con una carga fija.
En una fábrica con una sola máquina de soldar pequeña, el problema puede ser limitado. Pero en un taller con muchas máquinas de soldar funcionando simultáneamente, la distorsión armónica puede aumentar rápidamente.
Las vibraciones armónicas de las máquinas de soldar no se quedan dentro de la máquina. Se propagan a través del sistema eléctrico y afectan a otros equipos.
Los problemas comunes incluyen:
Estos problemas se observan con frecuencia en talleres de soldadura, plantas de procesamiento de acero, fábricas de automóviles y centros de fabricación de metales.
Aunque la planta siga funcionando a diario, el sistema eléctrico se ve sometido a una gran sobrecarga. Con el tiempo, esta sobrecarga aumenta los costes de mantenimiento y reduce la vida útil de los transformadores, los interruptores, los cables y los dispositivos de protección.

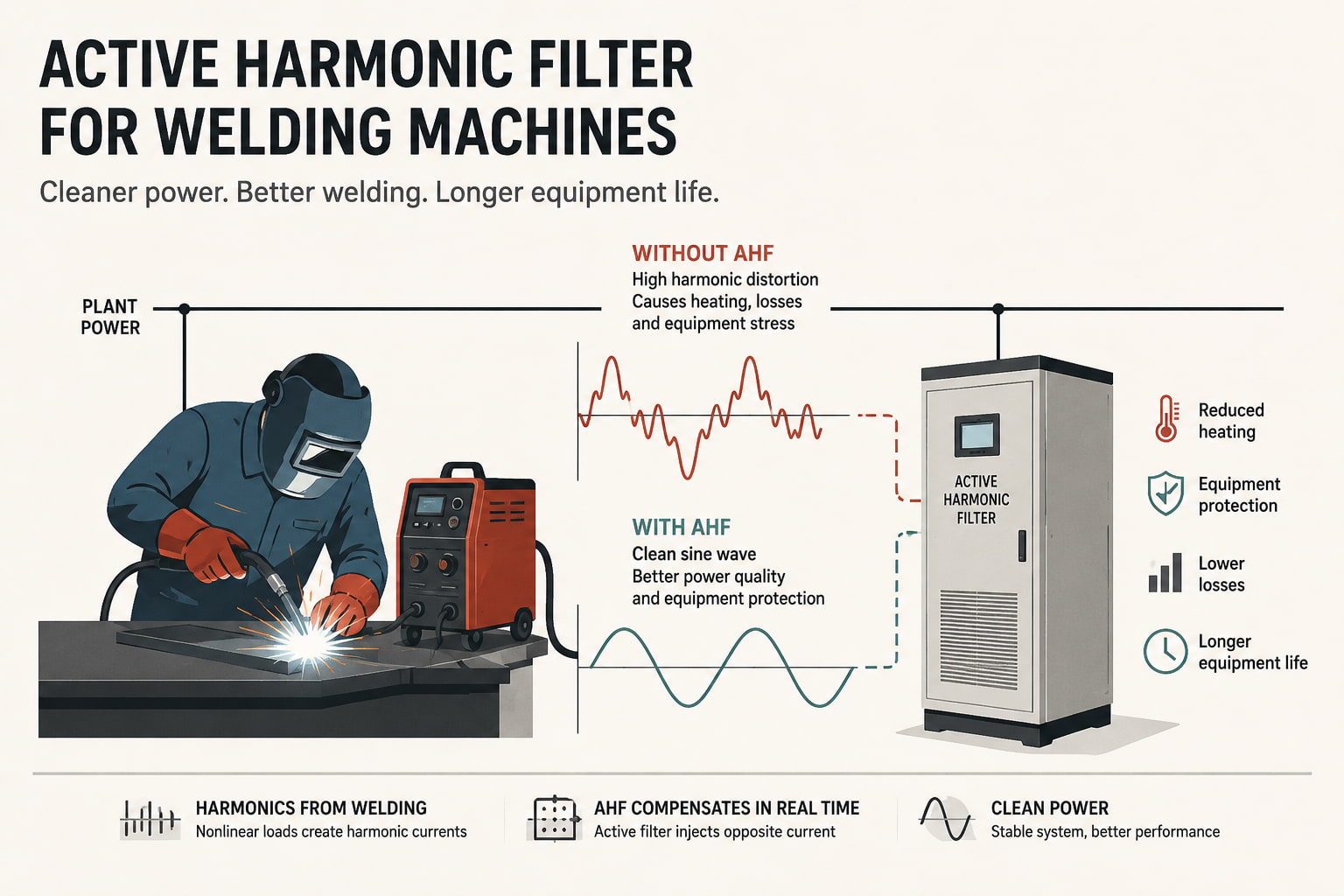

Un filtro armónico activo es un dispositivo de calidad de energía que se utiliza para reducir la distorsión armónica.
Monitoriza la forma de onda actual en tiempo real. Cuando detecta una corriente armónica, inyecta una corriente de compensación en sentido contrario. Esto cancela la corriente armónica no deseada y mejora la calidad de la forma de onda.
En las máquinas de soldar, esto es importante porque la carga cambia rápidamente. Una solución fija podría no ajustarse a las condiciones reales de soldadura. Un filtro armónico activo se ajusta continuamente según la distorsión armónica real del sistema.
Esto hace que un filtro armónico activo sea adecuado para aplicaciones de soldadura con corriente variable, patrones de carga inestables y varias máquinas funcionando en diferentes momentos.
Un filtro armónico activo para máquinas de soldar resulta útil debido a que las cargas de soldadura son dinámicas.
En un taller de soldadura, es posible que varias máquinas funcionen en distintos momentos. Algunas pueden estar inactivas, otras pueden estar funcionando a alta corriente y algunas pueden arrancar y parar repetidamente. Esto provoca que la distorsión armónica varíe a lo largo del día.
Un filtro armónico activo puede responder a estas condiciones cambiantes.
Los principales beneficios incluyen:
Por eso, el método AHF suele ser mejor que una solución armónica fija cuando las cargas de soldadura cambian con frecuencia.
Los talleres de soldadura suelen tener cargas eléctricas concentradas. Varias máquinas pueden conectarse al mismo panel de distribución. Cuando muchas máquinas de soldar funcionan simultáneamente, la distorsión armónica total puede ser elevada.
Esto puede afectar a todo el taller.
El transformador puede calentarse más de lo esperado. Los cables pueden transportar corriente adicional. Los disyuntores pueden dispararse incluso cuando la carga real no parece excesiva. Los bancos de condensadores pueden fallar prematuramente si se produce resonancia armónica.
Estos no son problemas aleatorios. Son señales de una mala calidad del suministro eléctrico.
Un filtro armónico activo del tamaño adecuado puede reducir la distorsión armónica y mejorar el estado eléctrico del taller.
Algunos sitios web consideran los filtros armónicos pasivos. Un filtro pasivo utiliza condensadores, reactores y componentes sintonizados para reducir frecuencias armónicas específicas.
Un filtro pasivo puede funcionar cuando la carga es estable y predecible. Sin embargo, las máquinas de soldar a menudo no son estables. Sus condiciones de funcionamiento cambian durante el ciclo de soldadura.
Aquí es donde el filtro armónico activo tiene una ventaja.
Un filtro pasivo es fijo.
Un filtro armónico activo es dinámico.
Un filtro pasivo se dirige a órdenes armónicos específicos.
Un filtro armónico activo responde a la forma de onda real.
Un filtro pasivo puede resultar menos flexible cuando el taller se amplía.
Un filtro armónico activo puede adaptarse mejor a las condiciones de carga cambiantes.
En el caso de las máquinas de soldar, el filtro armónico activo suele ser la solución más robusta a largo plazo cuando la instalación presenta cargas variables, varias máquinas o requisitos estrictos de calidad de la energía.
Los transformadores suelen ser los primeros equipos afectados por las resonancias armónicas de las máquinas de soldar.
La corriente armónica aumenta el calentamiento en los devanados del transformador. También incrementa las pérdidas y reduce la capacidad útil. Aunque el transformador parezca tener el tamaño adecuado, una mala calidad de la alimentación eléctrica puede provocar que se caliente más de lo normal.
Un filtro armónico activo ayuda a reducir esta tensión.
Al reducir la corriente armónica, AHF ayuda a:
Esto es importante en fábricas con mucha actividad de soldadura, donde los transformadores ya soportan cargas elevadas y variables.
Los disparos intempestivos son comunes en los entornos de soldadura.
Los interruptores y dispositivos de protección pueden dispararse debido a que la corriente armónica aumenta la tensión en el sistema. El problema puede parecer una sobrecarga, pero la causa real puede ser una mala calidad de la forma de onda.
Al reducirse la distorsión armónica, el sistema eléctrico se vuelve más estable. Los dispositivos de protección funcionan con corrientes más limpias. Esto ayuda a reducir las interrupciones innecesarias y mejora la continuidad de la producción.
Para las fábricas, esto es importante. Un solo viaje inesperado puede paralizar el trabajo de soldadura, retrasar la producción y generar presión en el mantenimiento.
No todos los lugares de soldadura necesitan AHF de inmediato. Pero algunas señales de advertencia son claras.
Un sitio debería considerar un filtro armónico activo cuando tenga:
Estas señales indican que el sistema eléctrico está sometido a una tensión armónica.
La decisión correcta debe basarse en mediciones. Los ingenieros deben verificar la distorsión armónica, el nivel de corriente, el nivel de voltaje, la carga del transformador y el número de cargas no lineales antes de seleccionar la capacidad del AHF.
Antes de elegir un filtro armónico activo para máquinas de soldar, se debe revisar el estado eléctrico real de la instalación.
Los puntos importantes incluyen:
El tamaño adecuado del AHF depende de la corriente armónica real, no solo de la información que figura en la placa de características de la máquina de soldar.
Esto es importante porque un tamaño insuficiente podría no solucionar el problema. Un tamaño excesivo podría suponer un gasto innecesario. Una medición precisa ayuda a seleccionar el filtro armónico activo adecuado para la carga de soldadura real.
Un filtro armónico activo puede utilizarse en numerosas aplicaciones relacionadas con la soldadura.
Los talleres de fabricación suelen utilizar varias máquinas de soldar, máquinas de corte, compresores y motores. El AHF ayuda a controlar la distorsión armónica y a mejorar la calidad general de la energía.
Las plantas automotrices utilizan robots de soldadura y líneas de producción automatizadas. Estos sistemas requieren un suministro eléctrico estable. AHF ayuda a reducir las perturbaciones eléctricas y garantiza una producción fiable.
Las plantas de procesamiento de acero suelen utilizar equipos de soldadura pesados y otras cargas no lineales. El AHF ayuda a reducir la tensión en los transformadores y a mejorar la estabilidad del sistema.
En los astilleros, muchas máquinas de soldar suelen funcionar simultáneamente. La carga varía constantemente. AHF proporciona una compensación armónica flexible para este entorno dinámico.
La producción de maquinaria pesada utiliza sistemas de soldadura de alta corriente. El AHF ayuda a reducir la corriente armónica y a proteger transformadores, aparamenta eléctrica y cables.
Las máquinas de soldar generan armónicos porque utilizan convertidores electrónicos de potencia y consumen corriente en pulsos en lugar de una onda sinusoidal continua.
Un filtro armónico activo detecta la corriente armónica e inyecta una corriente de compensación para reducir la distorsión armónica en tiempo real.
Sí. El AHF es adecuado para talleres de soldadura porque las cargas de soldadura cambian rápidamente y a menudo generan distorsión armónica.
Sí. Al reducir la corriente armónica, AHF puede disminuir el calentamiento del transformador, reducir las pérdidas y mejorar la fiabilidad a largo plazo.
El tamaño adecuado del AHF debe basarse en la corriente armónica medida, el voltaje, la corriente de carga, el THDi y el número de máquinas de soldar.
Las máquinas de soldar son cargas industriales importantes, pero pueden generar graves distorsiones armónicas. Cuando muchas máquinas de soldar funcionan simultáneamente, el sistema eléctrico puede sufrir sobrecalentamiento del transformador, sobrecarga del cableado, disparos intempestivos, inestabilidad de voltaje y una reducción de la vida útil del equipo.
Un filtro armónico activo para máquinas de soldar ayuda a solucionar este problema reduciendo la corriente armónica en tiempo real. Mejora la calidad de la energía, protege transformadores y cables, reduce la tensión eléctrica y contribuye a una producción más estable.
Consulta las distintas opciones de filtro armónico activo. https://www.ytelect.com/active-power-filter_c3
