Basado en el principio del inversor de fuente de voltaje, el generador estático avanzado YTPQC-ASVG utiliza un transistor bipolar de puerta aislada (IGBT) para controlar la magnitud y la fase del voltaje de CA del inversor, a fin de lograr el propósito de compensación de potencia reactiva, armónicos y desequilibrios. Debido a que la frecuencia de conmutación de IGBT es muy alta (hasta 25,6 kHz), ASVG puede compensar cargas reactivas rápidas y lograr una precisión de compensación bastante alta. ASVG tiene el mejor rendimiento de costos con la función de potencia reactiva y control de armónicos.
artículo NO.:
YTPQC-ASVGpedido (moq):
1pago:
T/T,LCprecio de mercado:
$1500origen del producto:
SHANGHAI,CHINAcolor:
RAL7035,Blacktiempo de espera：
7 Dayspeso：
50kgGenerador de Var estático avanzado YT-PQC-ASVG
El generador de var estático avanzado (ASVG) YTPQC-ASVG detecta la corriente de carga en tiempo real a través de CT interno y externo y analiza la corriente reactiva de la carga mediante TI DSP y FPGA, luego genera una señal PWM al inversor IGBT (3 niveles) para generar inductiva o capacitiva. actual y compensar la corriente reactiva para lograr el factor de potencia objetivo. YTPQC-ASVG también puede compensar desequilibrios de fase y armónicos.
En comparación con el banco de condensadores tradicional, el generador estático avanzado YTPQC tiene las ventajas de una respuesta rápida y una alta precisión de compensación sin problemas de compensación insuficiente o excesiva, evita resonancia, etc.
Diseño modular
El generador estático avanzado de la serie YTPQC tiene un diseño modular avanzado. Por lo general, YTPQC-ASVG consta de uno o varios módulos ASVG y una interfaz hombre-máquina LCD táctil opcional. Cada módulo ASVG es un sistema de compensación de potencia reactiva dinámico e independiente, y los usuarios pueden cambiar la clasificación SVG agregando o quitando módulos ASVG.

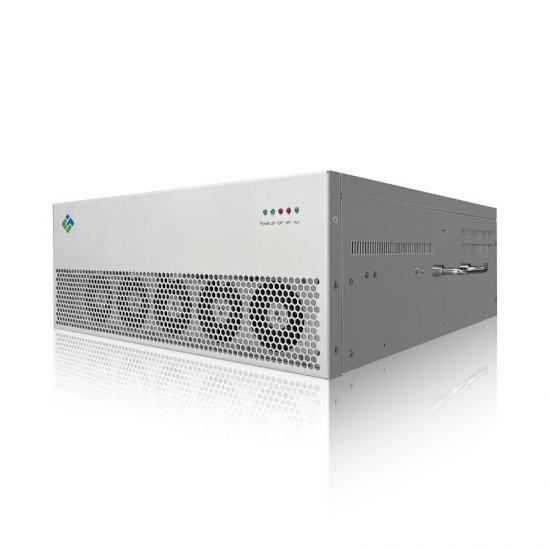

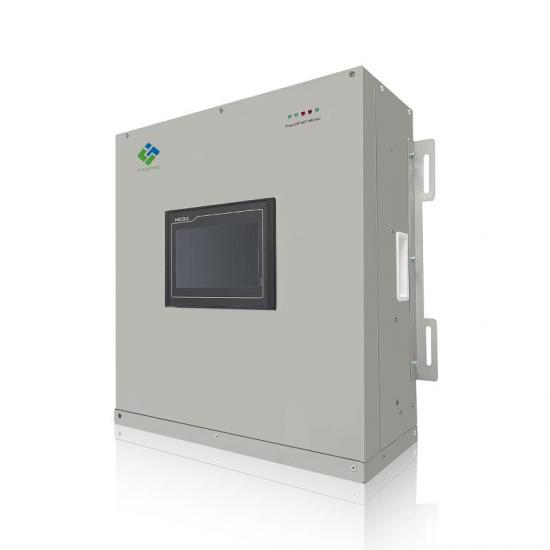

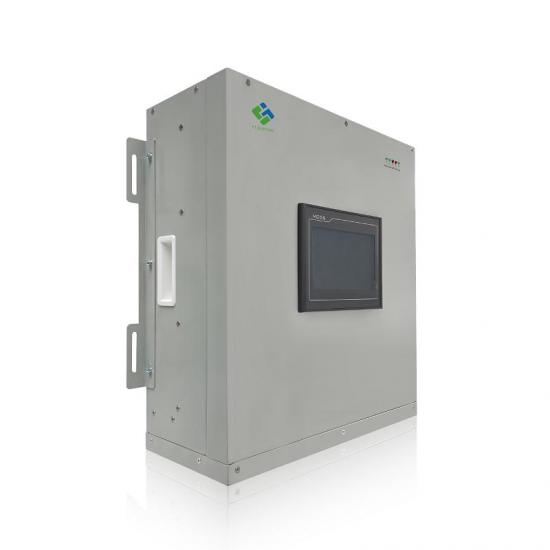

Según el tipo de montaje, el generador estático avanzado YTPQC se puede dividir en ASVG modular en rack, ASVG de pared y ASVG de aterrizaje libre .
descripcion del modelo
La serie de módulos generadores estáticos avanzados YTPQC-ASVG cubre de 10 kVAr a 100 kVAr, admite módulos de montaje en pared, tipo rack y de aterrizaje libre.
| SN | Artículo |
Capacidad nominal |
Modelo de fábrica |
Dimensiones (Ancho*Profundidad*Alto, MM) |
noroeste (KG) |
Tamaño de embalaje (Ancho*Profundidad*Alto, MM) |
G.W. (KG) |
| 1 | ASVG | 10kVAr | YTPQC-ASVG/10-4-4L-RW | 360*402*125 | 20 | 740*690*445 | 25 |
| 2 | ASVG | 15kVAr | YTPQC-ASVG/15-4-4L-RW | 360*402*125 | 20 | 740*690*445 | 25 |
| 3 | ASVG | 30kVAr | YTPQC-ASVG/30-4-4L-RW | 505*550*190 | 34 | 740*690*445 | 40 |
| 4 | ASVG | 50kVAr | YTPQC-ASVG/50-4-4L-RW | 505*550*190 | 35 | 740*690*445 | 41 |
| 5 | ASVG | 75kVAr | YTPQC-ASVG/75-4-4L-RW | 505*570*280 | 53 | 740*690*445 | 63 |
| 6 | ASVG | 85kVAr | YTPQC-ASVG/85-4-4L-RW | 505*570*280 | 54 | 740*690*445 | 64 |
| 7 | ASVG | 100kVAr | YTPQC-ASVG/100-4-4L-RW | 505*570*280 | 55 | 740*690*445 | sesenta y cinco |
Los generadores estáticos avanzados YTPQC-ASVG son sistemas de corrección activa del factor de potencia, compactos, flexibles, modulares y rentables de alto rendimiento que brindan una respuesta instantánea y efectiva a problemas de calidad de energía en sistemas de energía eléctrica de bajo o alto voltaje.
Conectadas en paralelo con la carga a compensar, las unidades YTPQC Advanced Static Var Generator actúan como una fuente de corriente controlada, proporcionando una forma de onda de corriente en tiempo real.
|
|
|
|
Tecnología líder |
Corrección óptima del factor de potencia |
|
|
 |
 |
|
Rendimiento de redes avanzadas |
Garantía de alta calidad |
|
|
YTPQC Advanced Static Var Generator ASVG permite una vida útil más larga del equipo, mayor confiabilidad del proceso, mejor capacidad y estabilidad del sistema de energía y menores pérdidas de energía, cumpliendo con los estándares de calidad de energía y códigos de red más exigentes.
El generador estático avanzado YTPQC está disponible en una amplia gama de clasificaciones para servir a una amplia gama de aplicaciones de consumo. Su diseño modular permite flexibilidad en la instalación e integración. El diseño inherente de eficiencia energética, la topología de 3 niveles y la interfaz hombre-máquina opcional y fácil de usar hacen de YTPQC-ASVG una solución altamente preferida para todos los segmentos de consumidores de electricidad, integradores de sistemas y fabricantes de OEM.
|
|
| Datos técnicos y especificaciones | ||||
| Tensión nominal |
220V (171~269V) |
400V (300~456V) |
480V (356~515V) |
690V (483~793V) |
|
Corriente nominal |
10/20/30/40/50kVAr |
30/50/75/100kVAr |
30/50/75/100kVAr |
150/175/200kVAr |
| Frecuencia de red | 50/60Hz ± 5% | |||
| Topología del circuito | Tres niveles | |||
| Modo de compensación múltiple | Compensación reactiva, mitigación de armónicos, compensación de desequilibrio de carga trifásica | |||
| Gama de filtros | Armónicos de orden 2 a 25, máximo 60 % de la capacidad nominal (compensación selectiva o total) | |||
| Clasificación de reducción armónica | ≥97% (para distorsiones típicas de orden armónico) | |||
| Rendimiento de filtrado | Normalmente, THDi≤ 5 % con carga nominal (incluso con las cargas más complejas). | |||
| Factor de potencia objetivo | Ajustable de -1,0 a +1,0 | |||
|
Capacidad de filtrado neutro |
3 veces la corriente nominal del filtro (en el caso de un dispositivo de 4 cables) |
|||
| Efecto de equilibrio de carga trifásico | ≤5%, mitiga la secuencia negativa y cero | |||
| Frecuencia de conmutación/control | 25,6 kHz | |||
| Tiempo de respuesta inicial | ≤50us | |||
| Tiempo de respuesta general | ≤5 ms | |||
| Pérdida activa del sistema. | ≤2,5% | |||
| Límite de corriente de salida | Limitado automáticamente dentro del 100% de la capacidad nominal de salida | |||
| Algoritmo de control | FFT inteligente, algoritmo de control autoadaptativo | |||
| Controlador | DSP+FPGA | |||
| Proteccion | Protección de hardware, Protección de software | |||
| Conexión de control | Conexión de fibra o eléctrica. | |||
| Interfaz hombre-máquina | HMI TFT LCD táctil de 7 pulgadas | |||
| Protocolos de comunicación | Adoptar el protocolo de comunicación remota Modbus; La interfaz de comunicación adopta RS485 y CAN bus, lo que admite el funcionamiento de la aplicación del teléfono móvil. | |||
| Ruido | <60 dB (<45 dB durante el funcionamiento a baja velocidad) | |||
| Metodo de instalacion | Módulo empotrado(Rack),montaje en pared, aterrizaje libre | |||
| Nivel de protección | IP20 | |||
| método de enfriamiento | Ventiladores PWM de refrigeración por aire inteligente con regulación de velocidad | |||
| Color | RAL 7035 Gris claro | |||
| Temperatura ambiente | -20~55℃ | |||
| Humedad relativa | Máximo 95%, sin condensación | |||
| Altura de montaje sobre el nivel del mar | ≤2000 a capacidad nominal; reduzca adecuadamente la capacidad si es > 2000 (reducción del 1% por 100 m) | |||
| Calificaciones | CE, IEEE61000, informe de prueba de tipo | |||
| Cumplimiento de estándares | IEEE 519, ERG5/4 | |||
|
|
YTPQC-ASVG en la industria automotriz
YTPQC-ASVG Sistema avanzado de generador de var estático , una unidad de corrección del factor de potencia y filtro de armónicos en uno. El generador avanzado de var estática proporciona el mismo rendimiento dinámico que el SVG con el beneficio adicional de combinar la mitigación de armónicos.
La industria
Los cuatro procesos de fabricación de automóviles tradicionales, aunque la tecnología y el proceso de diferentes fabricantes tienen un cierto grado de diferencias, en los últimos años con la transformación de la automatización, como punzonadores CNC de alta gama de líneas de producción automáticas flexibles, robots de recubrimiento, robots de soldadura, robots industriales de robots de elevación. poner en uso.El equipo de automatización no solo mejora la eficiencia del trabajo y reduce el grado de mano de obra, sino que también produce una serie de problemas.
El problema
La industria de fabricación de automóviles es una industria pesada típica, con su demanda de electricidad, gran demanda de energía, bajo factor de potencia de los equipos eléctricos, muchos equipos típicos de carga no lineal y de impacto, y altos requisitos de calidad de la energía.
La industria de fabricación de automóviles es una industria pesada típica, su carga es grande y hay una gran cantidad de cargas de impacto, lo que resulta en un cambio rápido de carga, de modo que la compensación de potencia reactiva de los capacitores tradicionales no puede seguir el ritmo del cambio de carga.
La solución
Para el cambio rápido de cargas, configuramos el generador estático de var correspondiente para lograr la mejor compensación del factor de potencia. Instalamos SVG de 300 kVAr en el sitio y mantenemos el factor de potencia en 1,00 en tiempo real.
El desempeño técnico
|
|
Los beneficios
Después de instalar YT Static Var Generator, los datos del sitio cumplen con IEEE 519, G5/4, EN 50160 y también con otros estándares y recomendaciones de calidad de energía:
