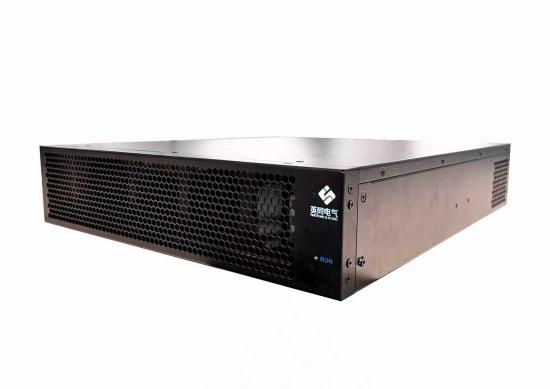

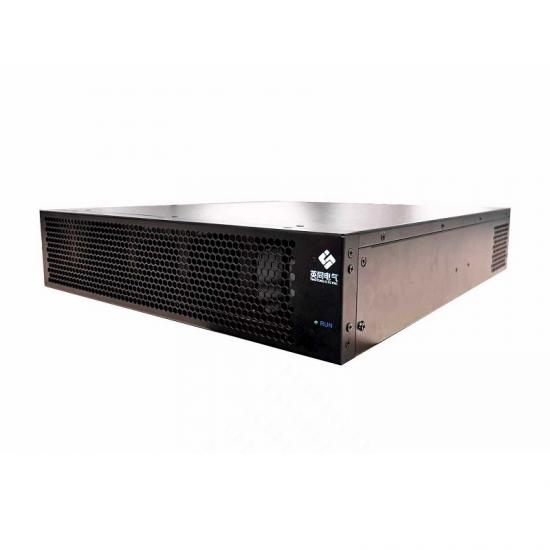

YTPQC-APF Basado en una topología de 3 niveles, es un Filtro de potencia activo (APF) Sistema diseñado para eliminar oscilaciones armónicas y reducir costos en consecuencia. . APF es una solución versátil, fácilmente adaptable para ofrecer mejora del factor de potencia, control de variación de voltaje, mitigación de parpadeo y funcionalidad de equilibrio de carga, y mejora considerablemente la calidad de la energía en las redes al tiempo que reduce la contaminación armónica.
La búsqueda de una calidad de energía perfecta está experimentando un cambio fundamental, impulsado por un nuevo material semiconductor: el carburo de silicio (SiC). Comparar un filtro armónico activo (AHF) tradicional con un modelo basado en SiC revela más que mejoras incrementales; demuestra un salto en rendimiento, eficiencia y capacidad.
artículo NO.:
YTPQC-APFpedido (moq):
1origen del producto:
Shanghai,Chinacolor:
RAL7035,Blackpeso：
50kgFiltro de potencia activo YT-PQC-APF
YTPQC-APF Filtro de potencia activo Es una solución perfecta e integral para los problemas de calidad de energía de la red eléctrica, como armónicos, potencia reactiva y desequilibrio de carga trifásica. YTPQC-APF que está en paralelo a la red eléctrica puede detectar la onda armónica en la red eléctrica a tiempo, generar la corriente de compensación de fase inversa a través del convertidor y filtrar dinámicamente la onda armónica en la red eléctrica.
El funcionamiento de YTPQC- APF No se ve afectado por diversas formas de carga ni estructuras de red eléctrica. Además, no produce oscilaciones armónicas (resonancia) junto con el sistema, lo que permite un control armónico óptimo bajo diversas cargas. YTPQC Filtro de potencia activo Puede lograr una compensación reactiva dinámica completa, controlar la conmutación de condensadores y, en última instancia, aumentar el factor de potencia de la red eléctrica. Mientras tanto, YTPQC- APF Tiene la función de controlar el desequilibrio de la corriente de carga trifásica, gestionando así de forma integral diversos asuntos de calidad de energía en la red eléctrica.
Diseño modular
YTPQC Filtro de potencia activo Tiene un diseño modular avanzado. Por lo general, el YTPQC-APF consta de uno o varios APF Módulos y una interfaz hombre-máquina LCD táctil opcional. Cada módulo APF es un sistema de filtrado armónico independiente, y los usuarios pueden modificar su clasificación añadiendo o quitando módulos APF.
Descripción del modelo

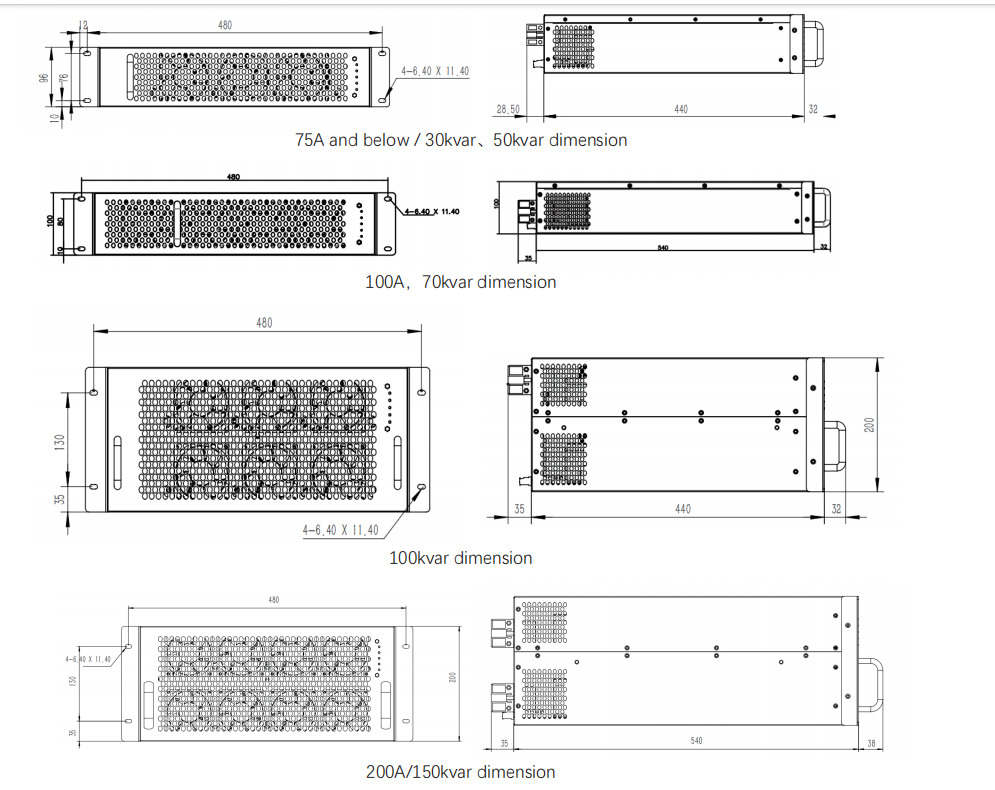

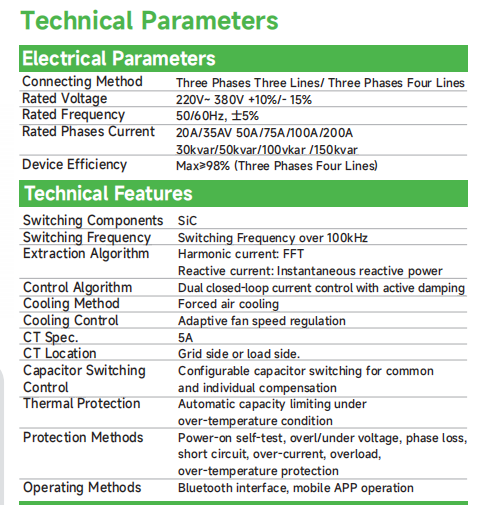

Filtro de potencia activa (SiC) / Generador de var estático (SiC) La serie cubre desde 20A hasta 150A/30kvar hasta 150kvar, admite tipo montado en pared, tipo rack.
YTPQC-APF Filtro de potencia activo Es una solución de calidad de energía modular, flexible y de alta eficiencia para los problemas de las redes eléctricas modernas, como armónicos, bajo factor de potencia y desequilibrios, etc. YTPQC-APF protege aplicaciones industriales, residenciales y comerciales críticas, resolviendo problemas difíciles de calidad de energía para todo tipo de aplicaciones y clientes a nivel mundial.
|
|
| Tecnología líder | Filtro armónico óptico |
|
|
|
|
| Mejor control de calidad de energía | Garantía de alta calidad |
|
|

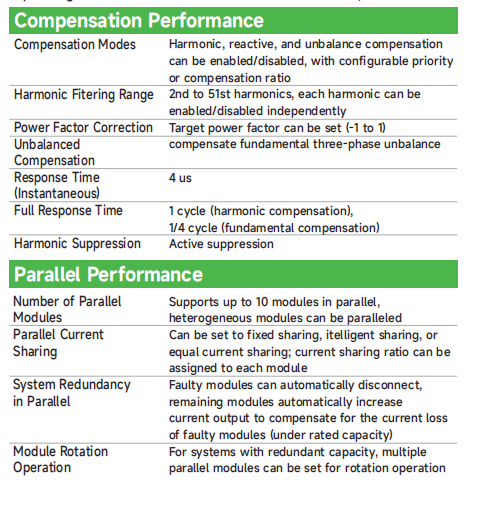

YTPQC Filtro de potencia activo Cuenta con funciones avanzadas como filtrado activo de armónicos, compensación de potencia reactiva, balanceo de carga y control de condensadores, como una solución integral para la gestión de la calidad de la energía. YTPQC- APF ayuda a que las instalaciones cumplan con las regulaciones vigentes de calidad de energía al mitigar la distorsión armónica, el desequilibrio de carga y la potencia reactiva.
Características del producto
■ Control remoto inalámbrico Bluetooth control con soporte de intercambio en caliente
■ Eficiencia general de hasta el 98%
■ Respuesta instantánea ≤10 μs
■ Múltiples modos de compensación
El producto es una solución de serie activa de nueva generación diseñada con dispositivos de carburo de silicio. Con un diseño de doble núcleo, ofrece computación más rápida, menores pérdidas y mayor... Eficiencia del equipo (hasta el 98%). Además de la compensación armónica dinámica, el producto también puede proporcionar potencia reactiva. compensación, abordando problemas de calidad de energía tales como fluctuaciones de voltaje y parpadeo. El producto adopta la tecnología de control más avanzada para lograr un control totalmente automatizado, lo que lo convierte en la solución preferida para la eliminación de armónicos.
YTPQC Filtro de potencia activo Está disponible en una amplia gama de clasificaciones para satisfacer diversas aplicaciones de consumo. Su diseño modular permite flexibilidad de instalación e integración. Su diseño de eficiencia energética inherente, la topología de 3 niveles y la interfaz de máquina Haman opcional y fácil de usar hacen que YTPQC- APF Una solución altamente preferida por todos los segmentos de consumidores de electricidad, integradores de sistemas y fabricantes de equipos originales (OEM).
|
|
|
|
YTPQC-APF en la industria textil
YTPQC Filtro de potencia activo La reducción de los niveles de armónicos mejora la fiabilidad de la red eléctrica y reduce los costes operativos. Se reducen considerablemente las activaciones indeseadas de los dispositivos de protección y la desactivación indeseada de los fusibles debido al calentamiento por armónicos.
También se reduce el sobrecalentamiento de motores, transformadores, cuadros eléctricos y cables, lo que aumenta su vida útil y reduce los costes de mantenimiento. En instalaciones nuevas, puede reconsiderarse el sobredimensionamiento de los equipos de distribución para reducir la susceptibilidad a los armónicos.
El contexto
Con el desarrollo de la economía social y la tecnología científica, muchas empresas de impresión y teñido textil, con el fin de mejorar la calidad del producto de la tecnología de transformación, utilizan en gran medida VFD, equipos de CC, incluidos equipos de ventilación (incluidos ventiladores de conversión de frecuencia y aire acondicionado), equipos de iluminación, equipos de producción (hilo, arena fina, algodón de agarre, máquina de modelado, cilindro de teñido, etc.), producen una gran cantidad de armónicos de quinto y séptimo orden, lo que provoca armónicos, contaminación armónica y conduce a una disminución de la calidad de la energía.
|
|
El problema de la calidad de la energía
Una empresa está especializada en la producción de fabricantes de telas no tejidas, produciendo una variedad de telas no tejidas de fibra corta, variedades de telas no tejidas fundidas por soplado, telas no tejidas de cuero sintético, telas no tejidas de acupuntura, telas no tejidas de propileno, almohadillas de absorción de agua, telas no tejidas con filtro, algodón antibacteriano, materiales para interiores de automóviles, tapetes de absorción de aceite y otros productos no tejidos.
YTPQC-APF en redes
La carga industrial incluye principalmente máquinas de cardado, máquinas de acupuntura con agujas, hornos para telas no tejidas, máquinas de bobinas, etc., que producirán armónicos en serie en el proceso de producción, lo que provocará que el gabinete de compensación de capacitancia de campo no pueda funcionar normalmente. Para garantizar el funcionamiento normal del gabinete de condensadores de campo, el 300A filtro de potencia activo Se instala para mitigación de armónicos.
El rendimiento técnico mi
La THDV en el sitio es del 5,9%, superando el límite estándar nacional del 5%. La THDi es del 23,5%. La corriente armónica se compone principalmente de armónicos de tercer, quinto y séptimo orden, y también contiene una pequeña cantidad de armónicos pares de segundo y cuarto orden. Tras el tratamiento, la THDv se redujo al 2,2%, la THDi se redujo al 2,0% y la forma de onda de la corriente también se restableció a la forma sinusoidal.
|
Datos de la cuadrícula antes de YTPQC-APF
|
Datos de la cuadrícula después de YTPQC-APF |
|
|
Los beneficios
Después de la instalación de YT Filtro de potencia activo , Cumplirá con las normas IEEE 519, G5/4, EN 50160 y también con otras normas y recomendaciones de calidad de energía:
Más aplicaciones
Países instalados
