Filtro de potencia activo (APF): Estudio de caso industrial real

La mayoría de las fábricas manufactureras dependen de inversores y máquinas automatizadas. Estas cargas no lineales generan grandes cantidades de armónicos y dañan todo el sistema eléctrico. Una mala calidad de la energía reduce el factor de potencia, sobrecalienta los cables y provoca paradas inesperadas de los equipos. Muchos propietarios de fábricas eligen la filtro de potencia activo (APF) para controlar la contaminación armónica y mitigar eficazmente las fallas relacionadas con los armónicos.

Problemas comunes de calidad de energía en las fábricas

Los problemas de armónicos son muy comunes en los talleres de producción industrial. Sin equipos de filtrado eficaces, toda la línea de distribución eléctrica estará expuesta a múltiples peligros ocultos.

• Los armónicos excesivos reducen el factor de potencia general del sistema de energía
• La corriente distorsionada provoca el sobrecalentamiento del transformador y un grave desperdicio de energía eléctrica.
• Un suministro eléctrico inestable provoca frecuentes desconexiones del circuito y retrasos en la producción.
• La interferencia armónica a largo plazo acorta la vida útil de los dispositivos de automatización de precisión.

Descripción general del proyecto (Caso práctico real de APF)

Este caso se centra en una fábrica de procesamiento de metales de tamaño mediano ubicada en el este de China. La fábrica ocupa 8.000 metros cuadrados y utiliza principalmente punzonadoras, máquinas de soldar y variadores de frecuencia. Todos los equipos de producción funcionan con un sistema de alimentación de baja tensión de 400 V.

En su fase inicial, la fábrica sufrió una grave contaminación armónica. El factor de potencia promedio cayó a 0,82, muy por debajo del valor estándar nacional. Además, la fábrica recibía recargos mensuales por consumo excesivo de electricidad. Finalmente, la dirección decidió instalar un filtro activo de potencia (APF) para solucionar todos los problemas de calidad de la energía.

Problemas originales antes de la instalación del APF

El equipo técnico de la fábrica probó la red eléctrica interna e identificó tres problemas principales. Estos problemas limitaban directamente la producción diaria y aumentaban los costos operativos.

1. Distorsión armónica severa

En el sistema eléctrico aparecieron numerosos armónicos de tercer, quinto y séptimo orden. La distorsión armónica total superó el 18 %. Los filtros pasivos que la fábrica utilizaba anteriormente no lograron mitigar las fluctuaciones armónicas.

2. Factor de potencia bajo

La potencia reactiva desordenada y los armónicos redujeron el factor de potencia. Los datos inestables obligaron a la fábrica a pagar multas adicionales a la compañía eléctrica cada mes.

3. Fallos frecuentes en los equipos

La acumulación de calor armónico quemó los componentes internos de los servomotores. El equipo de mantenimiento invertía tiempo y dinero extra cada semana en reparar los dispositivos averiados.

Plan de instalación y solución APF

Según los datos de carga in situ y la distribución armónica, el proveedor personalizó una solución APF específica para esta planta de procesamiento de metales.

• Selección del dispositivo: La fábrica adoptó un filtro activo de potencia (APF) trifásico de baja tensión con capacidad de compensación de 200 A.

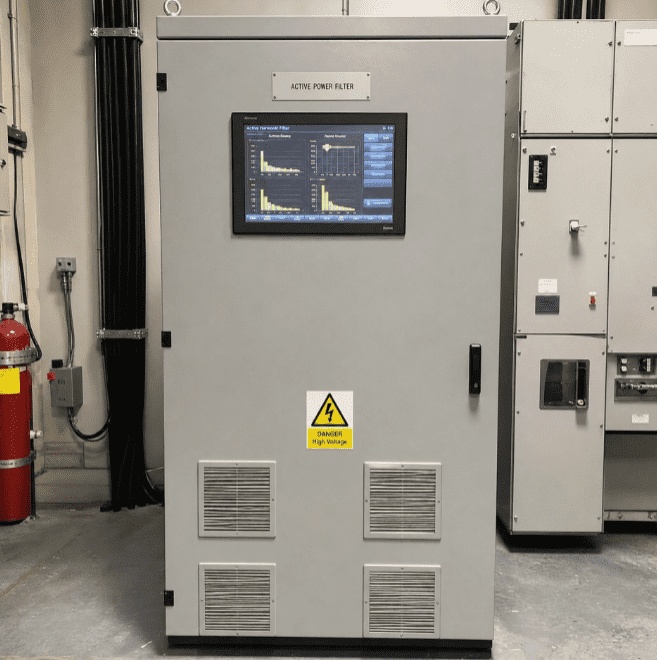

• Posición de instalación: Los trabajadores instalaron el dispositivo APF dentro del armario de distribución eléctrica principal del taller de producción.
• Modo de funcionamiento: Configure el APF en modo totalmente automático. El dispositivo puede detectar las condiciones de la red y ajustar los parámetros de compensación en tiempo real.

Resultados de optimización tras el uso de APF

Tras un mes de funcionamiento continuo, la fábrica recopiló datos completos sobre el consumo energético. El filtro activo de potencia (APF) contribuyó a que la fábrica obtuviera mejoras evidentes en todos los aspectos.

• Eliminación de problemas armónicos: El APF puede eliminar la interferencia armónica de manera eficiente. La tasa total de distorsión armónica se redujo del 18 % a menos del 5 %, alcanzando el estándar industrial.
• Mejora del factor de potencia: El factor de potencia general del sistema eléctrico se mantuvo estable entre 0,96 y 0,98, y la fábrica evitó todos los cargos por penalización de potencia.
• Reducción de la tasa de fallos: La estabilidad de la calidad de la energía redujo los problemas de sobrecalentamiento del motor. La frecuencia de mantenimiento del equipo disminuyó en un 70 %.
• Ahorro en costes energéticos: La red eléctrica optimizada redujo las pérdidas por líneas no válidas. La fábrica ahorró casi un 12% del consumo mensual de electricidad.

Comentarios y experiencia del usuario

El supervisor eléctrico de la fábrica dio una valoración positiva del dispositivo APF. Afirmó que los filtros pasivos tradicionales solo podían solucionar problemas de armónicos de un solo tipo. El APF inteligente es más flexible para cargas industriales fluctuantes.

Además, el APF prácticamente no requiere depuración manual diaria. Reduce la carga de trabajo del personal eléctrico y aporta beneficios estables a largo plazo a toda la línea de producción.

Conclusión

Este caso práctico industrial demuestra plenamente la utilidad del filtro activo de potencia (APF). Este filtro elimina eficazmente la contaminación armónica, mitiga los riesgos asociados y optimiza el factor de potencia general del sistema eléctrico industrial. Para las plantas de procesamiento con cargas no lineales complejas, la instalación de un APF es la solución más rentable para estabilizar la calidad de la energía y reducir los gastos operativos a largo plazo.
