YTPQC-PQF basado en topología de 3 niveles, es un sistema de filtro de calidad de energía mejorado (PQF) diseñado para eliminar oscilaciones armónicas y reducir los costos en consecuencia. AHF es una solución versátil, fácilmente adaptada para ofrecer mejora del factor de potencia, control de variación de voltaje, mitigación de parpadeo y funcionalidad de equilibrio de carga, y calidad de energía altamente mejorada en las redes al tiempo que reduce la contaminación armónica.
artículo NO.:
YTPQC-AHFpedido (moq):
1pago:
T/T,LCprecio de mercado:
$1500origen del producto:
Shanghai,Chinacolor:
RAL7035,Blacktiempo de espera：
7 dayspeso：

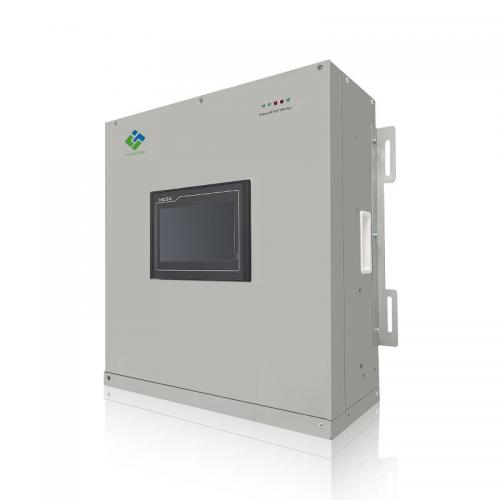

50kgFiltro de calidad de energía YT-PQC-PQF
YTPQC-PQF Filtro de calidad de energía mejorado es una solución perfecta e integral para los problemas de calidad de energía de la red eléctrica, como armónicos, potencia reactiva y desequilibrio de carga trifásico. YTPQC-PQF que está en paralelo a la red eléctrica puede detectar la onda armónica en la red eléctrica a tiempo, generar la corriente de compensación de fase inversa a través del convertidor y filtrar dinámicamente la onda armónica en la red eléctrica.
El funcionamiento de YTPQC-PQF no se ve afectado por diversas formas de carga y estructuras de la red eléctrica. Y no producirá oscilación armónica (resonancia) junto con el sistema, realizando así perfectamente el control armónico bajo diversas cargas. YTPQC Calidad de energía Filtro puede lograr completamente una compensación reactiva dinámica, controlar la conmutación del capacitor y, en última instancia, aumentar el factor de potencia de la red eléctrica. Mientras tanto, YTPQC-PQF tiene la función de controlar el desequilibrio de corriente de carga trifásica, manejando así de manera integral diversos asuntos de calidad de energía en la red eléctrica.
YT Filtros de calidad de energía mejorados puede filtrar Los armónicos pares e impares al mismo tiempo deben informarse con antelación.
Diseño modular
YTPQC Calidad de energía mejorada El filtro tiene un diseño modular avanzado. Por lo general, YTPQC-PQF consta de uno o varios módulos PQF y una interfaz hombre-máquina LCD táctil opcional. Cada módulo PQF es un sistema de filtrado de armónicos independiente y los usuarios pueden cambiar la clasificación del sistema de filtrado de armónicos agregando o quitando módulos PQF.
Descripción del modelo
YTPQC-AHF Calidad de energía mejorada Filtro Módulo cubierta de la serie de 15 A a 150 A, admite módulos de montaje en pared, tipo rack, de aterrizaje libre.
| SN | Artículo | Capacidad nominal | Modelo de fábrica | Dimensiones (An*Pr*Al,MM) |
NG (KG) |
Tamaño de embalaje (Ancho*Profundidad*Alto, MM) |
GW (KG) |
| 1 | FPA | 15A | YTPQC-PQF/15-4-4L-RW | 360*402*125 | 20 | 740*690*445 | 25 |
| 2 | APF | 25A | YTPQC-PQF/25-4-4L-RW | 360*402*125 | 20 | 740*690*445 | 25 |
| 3 | APF | 50A | YTPQC-PQF/50-4-4L-RW | 505*550*190 | 34 | 740*690*445 | 40 |
| 4 | APF | 75A | YTPQC-PQF/75-4-4L-RW | 505*550*190 | 35 | 740*690*445 | 40 |
| 5 | APF | 100A | YTPQC-PQF/100-4-4L-RW | 505*570*280 | 53 | 740*690*445 | 63 |
| 6 | APF | 125A | YTPQC-PQF/125-4-4L-RW | 505*570*280 | 54 | 740*690*445 | 64 |
| 7 | APF | 150A | YTPQC-PQF/150-4-4L-RW | 505*570*280 | 55 | 740*690*445 | 65 |
YTPQC-PQF Calidad de energía mejorada El filtro es una solución de calidad de energía modular, flexible y de alta eficiencia para los problemas de las redes eléctricas modernas, como armónicos, bajo factor de potencia y desequilibrios, etc.YTPQC- AQF protege aplicaciones industriales, residenciales y comerciales críticas, resolviendo problemas difíciles de calidad de energía para todo tipo de aplicaciones y clientes a nivel mundial.
 |
 |
| Tecnología líder | Filtro óptico de armónicos |
|
|
 |
 |
| Mejor control de calidad de energía | Garantía de alta calidad |
|
|
YTPQC Calidad de energía mejorada El filtro tiene funciones avanzadas como filtrado activo de armónicos, compensación de potencia reactiva, equilibrio de carga y control de capacitores, como una solución integral para la gestión de la calidad de la energía. YTPQC-PQF ayuda a que las instalaciones cumplan con las regulaciones de calidad de energía vigentes al mitigar la distorsión armónica, el desequilibrio de carga y la potencia reactiva.
YTPQC Calidad de energía mejorada El filtro está disponible en una amplia gama de clasificaciones para servir a una amplia gama de aplicaciones de consumo. Su diseño modular permite flexibilidad en la instalación e integración. El diseño inherente de eficiencia energética, la topología de 3 niveles y la interfaz de máquina Haman opcional y fácil de usar hacen de YTPQC-PQF una solución altamente preferida para todos los segmentos de consumidores de electricidad, integradores de sistemas y fabricantes de OEM.
 |
 |
| Datos técnicos y especificaciones | ||||
| Tensión nominal | 220V (171~269V) |
400V (300~456V) |
480V (356~515V) |
690V (483~793V) |
| Corriente nominal |
15/25/50/75/100/150A |
15/25/50/75/100/150A |
50/75A/100/120A |
100A,150A |
| Frecuencia de red | 50/60Hz±5% | |||
| Topología del circuito | Tres niveles | |||
| Modo de compensación múltiple | Compensación de armónicos, compensación reactiva, compensación de desequilibrio de carga trifásica | |||
| Rango de filtro | 2.º ~ 51.º armónicos de orden impar (compensación selectiva o total) | |||
| Clasificación de reducción de armónicos | ≥97% (para distorsiones típicas de orden armónico) | |||
| Rendimiento del filtrado | Normalmente, THDi≤ 5% con carga nominal (incluso con las cargas más complejas). | |||
| Factor de potencia objetivo | Ajustable de -1,0 a +1,0 | |||
| Efecto de equilibrio de carga trifásico | ≤5%, mitigar secuencia negativa y cero | |||
| Capacidad de filtrado natural | 3 veces la corriente nominal del filtro (en el caso de un dispositivo de 4 cables) | |||
| Frecuencia de conmutación/control | 25,6 kHz | |||
| Tiempo de respuesta inicial | ≤50us | |||
| Tiempo de respuesta general | ≤5ms | |||
| Pérdida activa del sistema | ≤2,5% | |||
| Límite de corriente de salida | Limitado automáticamente dentro del 100% de la capacidad nominal de salida | |||
| Algoritmo de control | FFT inteligente, algoritmo de control autoadaptativo | |||
| Controlador | DSP+FPGA | |||
| Protección | Protección de hardware, Protección de software | |||
| Conexión de control | Conexión eléctrica o de fibra | |||
| Interfaz hombre-máquina | HMI LCD TFT táctil de 7 pulgadas | |||
| Protocolos de comunicación | Adoptar el protocolo de comunicación remota Modbus; La interfaz de comunicación adopta RS485 y CAN bus, lo que admite el funcionamiento de la aplicación de teléfono móvil. | |||
| Ruido | <60db (<45db durante el funcionamiento a baja velocidad) | |||
| Método de instalación | Módulo empotrado(Rack),montaje en pared, aterrizaje libre | |||
| Nivel de protección | IP20 | |||
| Método de enfriamiento | Ventiladores PWM de refrigeración por aire inteligente con regulación de velocidad | |||
| Color | RAL 7035 Gris claro | |||
| Temperatura ambiente | -20~55°C | |||
| Humedad relativa | Máximo 95%, sin condensación | |||
| Altura de montaje sobre el nivel del mar | ≤2000 a capacidad nominal; reduzca adecuadamente la capacidad si es 2000 (reducción del 1 % por 100 m) | |||
| Calificaciones | CE, IEEE61000, Informe de prueba de tipo | |||
| Cumplimiento de las normas | IEEE 519, ERG5/4 | |||
 |
 |
YTPQC-PQF en la industria textil
YTPQC Calidad de energía mejorada Filtro, los niveles de armónicos reducidos dan como resultado una confiabilidad mejorada de la red eléctrica y costos operativos reducidos. Se reducen considerablemente los disparos molestos de dispositivos de protección y la limpieza molesta de fusibles debido a efectos de calentamiento armónicos.
También se reduce el sobrecalentamiento de motores, transformadores, interruptores y cables, lo que aumenta su esperanza de vida y reduce los costos de mantenimiento. Para instalaciones nuevas, se puede reconsiderar el sobredimensionamiento de los equipos de distribución para reducir la susceptibilidad a los armónicos.
El trasfondo
Con el desarrollo de la economía social y la tecnología científica, muchas empresas de impresión y teñido de textiles para mejorar la calidad del producto de la tecnología de transformación, utilizan en gran medida VFD, equipos de CC, incluidos equipos de ventilación (incluidos ventiladores de conversión de frecuencia y aire acondicionado), equipos de iluminación. Los equipos de producción (hilo, arena fina, algodón prensado, máquina moldeadora, cilindro de teñido, etc.) producen una gran cantidad de armónicos de quinto y séptimo orden, causan contaminación armónica y conducen a una disminución de la calidad de la energía.
 |
 |
El problema de la calidad de la energía
Una empresa está especializada en la producción de telas no tejidas y produce una variedad de telas no tejidas de fibra corta, variedades de telas no tejidas fundidas por soplado, telas no tejidas de cuero sintético y telas no tejidas para acupuntura. , tela no tejida de propileno, almohadilla de absorción de agua, tela filtrante no tejida, algodón antibacteriano, materiales para interiores de automóviles, estera de absorción de aceite y otros productos no tejidos.
YTPQC-PQF en Redes
La carga industrial incluye principalmente máquinas cardadoras, máquinas de acupuntura con agujas, hornos de tela no tejida, máquinas de bobina, etc., que producirán armónicos en serie en el proceso de producción, lo que provocará que el gabinete de compensación de capacitancia de campo no pueda funcionar normalmente. Para garantizar la Durante el funcionamiento normal del gabinete de capacitores de campo, se instala el filtro 300A Calidad de energía para mitigar armónicos.
El rendimiento técnicoe
El THDV en el sitio es del 5,9%, lo que excede el límite estándar nacional del 5%, el THDi es del 23,5%, la corriente armónica es principalmente armónicos de tercer, quinto y séptimo orden y también contiene una pequeña cantidad de armónicos pares de segundo y cuarto. armonía. Después del tratamiento, THDv disminuyó a 2,2%, THDi disminuyó a 2,0% y la forma de onda actual también se restableció al tipo de onda sinusoidal.
|
Datos de cuadrícula antes de YTPQC-APF
|
Datos de cuadrícula después de YTPQC-APF |
 |
 |
Los beneficios
Después de la instalación de YT Calidad de energía mejorada Filtro, Cumplirá con IEEE 519, G5/4, EN 50160 y también con otros estándares y recomendaciones de calidad de energía:
