Filtro armónico activo para el sobrecalentamiento del transformador
El sobrecalentamiento del transformador es un problema común en los sistemas eléctricos modernos. Muchos sitios revisan primero la carga del transformador. También revisan la refrigeración, el tamaño del cable, la temperatura de la sala y la ventilación.
Pero el transformador aún puede sobrecalentarse.
En muchos casos, la causa real es la distorsión armónica.

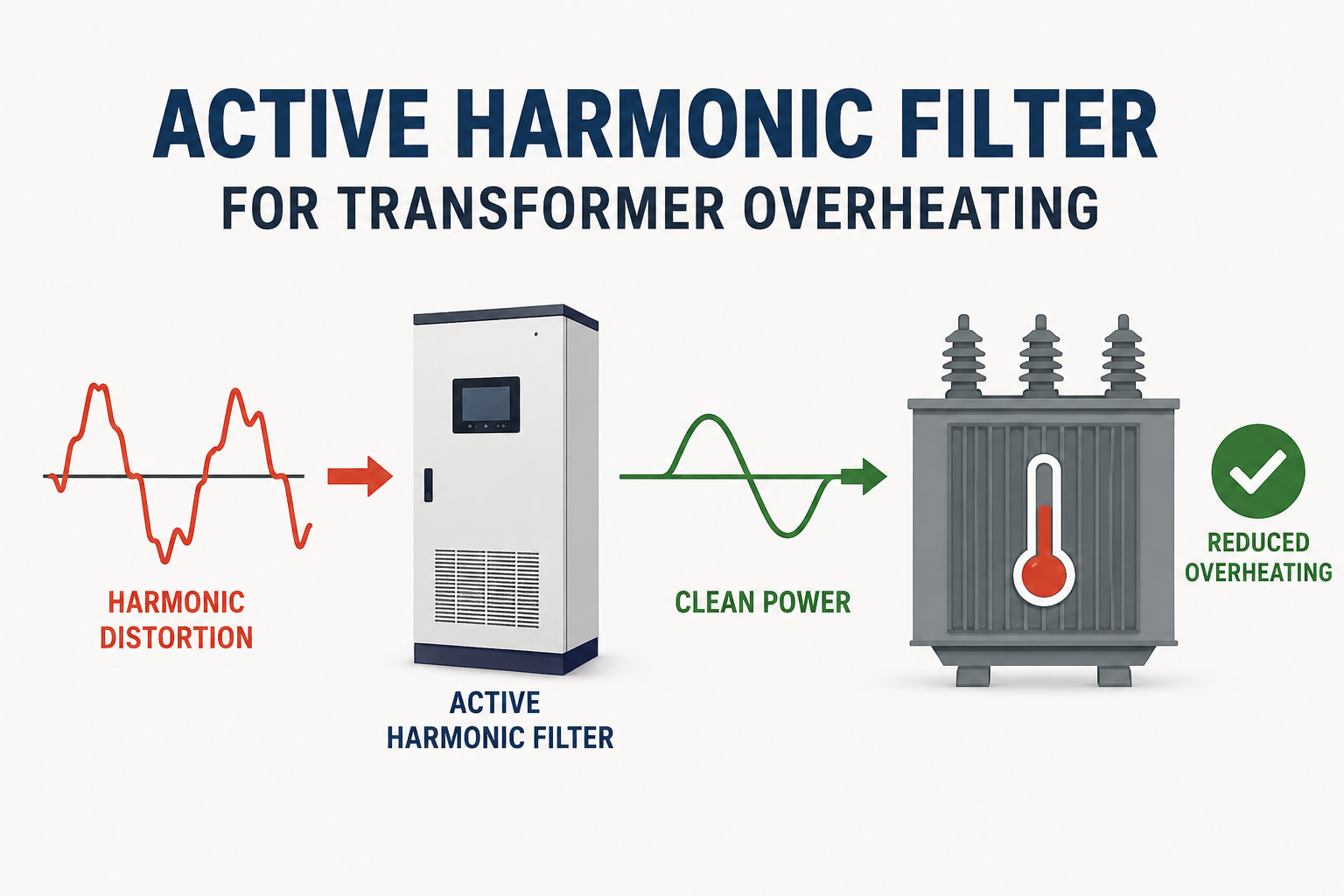

Un filtro armónico activo ayuda a reducir la distorsión armónica en tiempo real. Detecta la corriente armónica y envía una corriente de compensación. Esto mejora la forma de onda de la corriente. También ayuda a reducir el sobrecalentamiento del transformador y a proteger el sistema eléctrico.
Las fábricas y edificios modernos utilizan muchas cargas no lineales. Estas cargas incluyen VFDs, UPS systems, rectifiers, solar inverters, EV chargers, LED lighting y battery chargers. Son útiles, pero también pueden generar distorsión armónica.
Cuando la distorsión armónica circula a través del transformador, genera calor adicional. Esto aumenta las pérdidas del transformador. También puede reducir la vida útil del equipo.
El sobrecalentamiento del transformador no siempre significa que el transformador sea demasiado pequeño.
Un transformador puede sobrecalentarse por varias razones. Estas incluyen sobrecarga, mala ventilación, alta temperatura ambiente, bajo factor de potencia, cargas desequilibradas y distorsión armónica.
La distorsión armónica a menudo se pasa por alto. El sistema puede parecer normal. La carga puede no parecer demasiado alta. Pero la forma de onda de la corriente aún puede estar distorsionada.
Esta corriente distorsionada genera calor adicional dentro del transformador. También aumenta el estrés en cables, interruptores automáticos y equipos de conmutación.
Por eso el sobrecalentamiento del transformador no debe evaluarse solo por el porcentaje de carga. Los ingenieros también deben verificar la calidad de la energía.
Un sistema eléctrico normal debería tener una forma de onda de corriente limpia.
La distorsión armónica cambia esa forma de onda. Ocurre cuando las cargas no lineales consumen corriente en pulsos cortos. Estos pulsos crean corriente armónica.
La corriente armónica no realiza trabajo útil. Solo añade calor y pérdidas.
Dentro de un transformador, la distorsión armónica puede causar:
· mayor corriente RMS
· mayor temperatura de los devanados
· mayores pérdidas del transformador
· conductores neutros calientes
· menor eficiencia
· envejecimiento más rápido del aislamiento
· menor vida útil del equipo
· más disparos de protección
Por eso la distorsión armónica es una causa grave del sobrecalentamiento del transformador.
Un transformador puede seguir funcionando durante mucho tiempo bajo estrés armónico. Pero el calor daña lentamente el aislamiento. Con el tiempo, el riesgo de fallo aumenta.
La mayor parte de la distorsión armónica proviene de cargas no lineales.
Las cargas lineales consumen corriente de forma suave. Las cargas no lineales no. Consumen corriente en pulsos. Esto crea corriente armónica en el sistema eléctrico.
Las cargas no lineales comunes incluyen:
· variadores de frecuencia
· sistemas UPS
· rectificadores
· inversores solares
· cargadores de vehículos eléctricos
· cargadores de baterías
· máquinas de soldadura
· drivers LED
· fuentes de alimentación de servidores
Una sola carga no lineal puede no causar un problema grave. El riesgo aumenta cuando muchas cargas no lineales comparten el mismo transformador.
Esto es común en fábricas, centros de datos, edificios comerciales, instalaciones solares, plantas de tratamiento de agua y estaciones de carga.
A medida que aumentan las cargas no lineales, también aumenta la distorsión armónica. Cuando la distorsión armónica aumenta, es más probable que se produzca el sobrecalentamiento del transformador.
Un filtro armónico activo es un dispositivo de calidad de energía.
Reduce la corriente armónica en tiempo real. Mide la corriente armónica en el sistema eléctrico. Luego envía una corriente opuesta para cancelar la corriente armónica no deseada.
Esto ayuda a limpiar la forma de onda de la corriente.
Un filtro armónico activo es diferente de un filtro pasivo. Un filtro pasivo es fijo. Está diseñado para ciertos órdenes armónicos. Un filtro armónico activo es dinámico. Se ajusta a medida que cambia la carga.
Esto es importante en sistemas modernos. Las cargas cambian a menudo durante el día. Una fábrica puede operar diferentes máquinas en distintos momentos. Un centro de datos puede tener cargas variables de UPS y refrigeración. Una estación de carga puede tener muchos cargadores que se encienden y apagan.
Un filtro armónico activo sigue estos cambios en tiempo real.
Un filtro armónico activo reduce el sobrecalentamiento del transformador al reducir la corriente armónica.
Cuando la corriente armónica es menor, el transformador transporta una corriente más limpia. Esto reduce el calor adicional y disminuye las pérdidas del transformador.
Un filtro armónico activo puede ayudar a:
· reducir la distorsión armónica
· reducir el riesgo de sobrecalentamiento del transformador
· reducir la corriente del neutro
· reducir el calentamiento de los cables
· mejorar la calidad de la energía
· mejorar la eficiencia del transformador
· reducir disparos molestos
· apoyar la protección del transformador
· prolongar la vida útil del equipo
El valor principal es simple. El transformador trabaja bajo menor estrés eléctrico.
Esto hace que el filtro activo de armónicos sea útil para instalaciones con THDi alto, transformadores calientes, cables calientes o disparos eléctricos repetidos.
El sobrecalentamiento del transformador suele ser solo una señal. La distorsión armónica puede crear otros problemas en el sistema eléctrico.
Las señales de advertencia comunes incluyen:
· sobrecalentamiento del transformador bajo carga normal
· lecturas altas de THDi
· cables neutros calientes
· disparos repetidos de interruptores
· celdas de conmutación calientes
· factor de potencia inestable
· fallo de banco de capacitores
· alarmas de UPS
· alarmas de VFD
· ruido del transformador
· estrés inexplicable del equipo
Si estas señales aparecen juntas, la instalación debería verificar la distorsión armónica.
Reemplazar el transformador puede no resolver el problema. Si la corriente armónica sigue presente, el nuevo transformador puede enfrentar el mismo estrés.
La protección del transformador no debería depender solo de alarmas e interruptores.
Esos dispositivos actúan cuando el transformador ya está bajo estrés. Un filtro activo de armónicos ayuda a reducir el estrés antes de que cause más calor.
Esto proporciona una mejor protección del transformador.
Un filtro activo de armónicos mejora la calidad de la energía al reducir la distorsión armónica en la fuente o cerca de la carga afectada. Esto ayuda a proteger el transformador y el sistema eléctrico en general.
Para los sistemas de energía industriales, esto es importante. Cada vez más instalaciones usan electrónica de potencia. Más electrónica de potencia significa más cargas no lineales. Más cargas no lineales significa más corriente armónica.
Sin mitigación de armónicos, el sobrecalentamiento del transformador puede convertirse en un problema a largo plazo.
Un filtro activo de armónicos debe seleccionarse basándose en mediciones reales.
Antes de elegir el tamaño del filtro, los ingenieros deberían verificar:
· voltaje del sistema
· capacidad del transformador
· corriente de carga
· nivel de THDi
· nivel de THDv
· órdenes armónicas principales
· tipos de cargas no lineales
· corriente del neutro
· temperatura del transformador
· factor de potencia
· bancos de capacitores existentes
· punto de instalación
· plan de expansión futura
Esto es importante porque el dimensionamiento del filtro activo de armónicos depende de la corriente armónica. No debería basarse solo en el tamaño del transformador.
Una medición correcta en sitio ayuda a evitar un dimensionamiento incorrecto. También ayuda a confirmar si el sobrecalentamiento del transformador es causado por distorsión armónica, sobrecarga, mala ventilación u otro problema.
El sobrecalentamiento del transformador no siempre es un problema de sobrecarga.
En muchos sistemas eléctricos modernos, el sobrecalentamiento del transformador es causado por la distorsión armónica de cargas no lineales. Estas cargas incluyen VFD, sistemas UPS, rectificadores, inversores solares, cargadores de vehículos eléctricos, cargadores de baterías e iluminación LED.
La distorsión armónica crea corriente armónica. Esta corriente armónica aumenta las pérdidas del transformador, eleva la temperatura, reduce la eficiencia y acorta la vida útil del equipo.
Un filtro activo de armónicos reduce la distorsión armónica en tiempo real. Mejora la calidad de la energía, reduce el riesgo de sobrecalentamiento del transformador y apoya la protección del transformador a largo plazo.
