De residuos energéticos a inteligencia energética: cómo los AHF y SVG transforman los sistemas de energía industrial

Por qué la corriente distorsionada se convierte en residuo energético

Un VFD de seis pulsos, un rectificador, una entrada de UPS o una fuente de soldadura consumen corriente en pulsos en lugar de una onda sinusoidal limpia. Esos pulsos contienen componentes armónicos característicos, y la distorsión armónica total resultante aumenta la corriente RMS incluso cuando la carga de kW útil no ha cambiado.

Una mayor corriente RMS aumenta la I²R pérdida por efecto Joule en cables, barras colectoras y devanados de transformadores. El voltaje armónico también aumenta las pérdidas por corrientes de Foucault y las pérdidas dispersas del transformador, por lo que un transformador puede alcanzar un aumento de temperatura inaceptable antes de que se utilice por completo su capacidad nominal en kVA.

Los armónicos triples, especialmente el tercero y sus múltiplos, son corrientes de secuencia cero en un sistema de cuatro hilos. Se suman en el neutro en lugar de cancelarse, por lo que el neutro puede calentarse más que un conductor de fase. Un AHF de cuatro hilos puede compensar esta corriente cuando el espectro medido y la carga del neutro lo justifican.

Un banco de condensadores convencional mejora el factor de potencia de desplazamiento con una carga relativamente estable. No elimina selectivamente la corriente armónica y su impedancia puede interactuar con la inductancia del sistema aguas arriba. Cuando existe riesgo de resonancia o una carga de VFD que cambia rápidamente, los ingenieros deben verificar el espectro armónico, el nivel de cortocircuito y la secuencia de conmutación del banco de condensadores antes de añadir kvar.

AHF frente a filtrado pasivo y SVG

Los AHF y SVG a menudo se especifican juntos porque la corriente armónica y la corriente reactiva pueden ocurrir en el mismo PCC, pero resuelven diferentes partes de la forma de onda de corriente. La disposición correcta sigue la corriente armónica medida, la variación de potencia reactiva, el nivel de voltaje, el requisito de redundancia y las condiciones térmicas.

Un AHF muestrea la corriente del alimentador a través de TC, separa los componentes fundamentales, reactivos y armónicos seleccionados, y luego ordena a un inversor que inyecte corriente de compensación. La ubicación de los TC, la secuencia de fase, la precisión, los ajustes de respuesta y la capacidad de corriente de reserva determinan el resultado. Una unidad de tamaño insuficiente no puede exceder su clasificación de corriente RMS.

La topología afecta el estrés eléctrico. Una topología de 3 niveles divide cada paso de voltaje de conmutación en más niveles que un diseño de 2 niveles, lo que puede reducir el dv/dt, el rizado y el estrés de voltaje del dispositivo. También requiere un control y un equilibrio de voltaje más complejos.

La modulación SPWM sintetiza la forma de onda de corriente comandada. El muestreo estable, la frecuencia de conmutación adecuada y un bucle de control sintonizado mejoran la precisión del seguimiento; verifique los resultados en el PCC en lugar de en la pantalla del controlador. IEEE 519 e IEC 61000 son referencias de planificación, mientras que el límite del proyecto o de la empresa de servicios públicos rige la aceptación.

Control de SVG: el factor de potencia y el voltaje son problemas de control de corriente

Cuando los motores de inducción, grúas, equipos rodantes o grandes grupos de VFD cambian de carga, la corriente reactiva requerida cambia con ellos. Una etapa de condensadores fijos puede ser correcta en un punto de carga y excesiva en otro; un exceso de kvar capacitivos puede desplazar el factor de potencia hacia adelante y crear estrés por conmutación.

Un SVG utiliza un inversor de fuente de tensión para inyectar corriente reactiva inductiva o capacitiva. Al controlar la corriente en lugar de conmutar mecánicamente los pasos de los condensadores, puede seguir los cambios de carga rápidamente y apoyar la estabilización de la tensión dentro de los límites impuestos por la impedancia de la fuente, la capacidad del transformador y su propia potencia nominal en kvar.

El valor no es un número universal de factor de potencia. El equipo del sitio debe registrar kW, kvar, factor de potencia, tensión, intervalo de demanda, estado operativo del generador y estado del banco de condensadores durante ciclos de producción representativos. Ese registro distingue un problema real de potencia reactiva de un error de medición de armónicos o un problema de tensión aguas arriba.

Matriz de selección de ingeniería para AHF y SVG

Seleccione la capacidad a partir de la corriente armónica RMS medida y los kvar dinámicos, añadiendo margen solo para el crecimiento documentado o la redundancia. A una temperatura ambiente de 45°C a plena carga, el armario debe seguir cumpliendo los límites de temperatura de unión, flujo de aire y reducción de potencia bajo condiciones reales de polvo, altitud y ventilación.

Un AHF de 3 niveles puede adaptarse a aplicaciones donde la calidad de la corriente de salida, el estrés de conmutación y el margen térmico son importantes, pero la topología no es un atajo. Compare la corriente de compensación nominal a la temperatura ambiente declarada, la política de sobrecarga, el rango de orden armónico, el requisito de TC, la protección del gabinete y el acceso al servicio. Para alta potencia o fluctuación de media tensión, considere un estudio de STATCOM.

Caso de campo global representativo: línea de VFD de 480 V en el sudeste asiático

Este es un escenario representativo, no un proyecto de cliente nombrado o informe de prueba. Una planta textil opera un MCC de 480 V con motores de hilado y manejo de aire accionados por VFD; las rampas de producción conmutan repetidamente el banco de condensadores, mientras que el mantenimiento informa de terminaciones neutras calientes y disparos intermitentes.

La investigación registra la tensión y corriente del PCC, la carga de fase y neutro, THDi, el estado del condensador, la temperatura del transformador y el programa de VFD. Apunta a una corriente no lineal cambiante y a una carga de secuencia cero, no simplemente a kvar de condensador insuficientes.

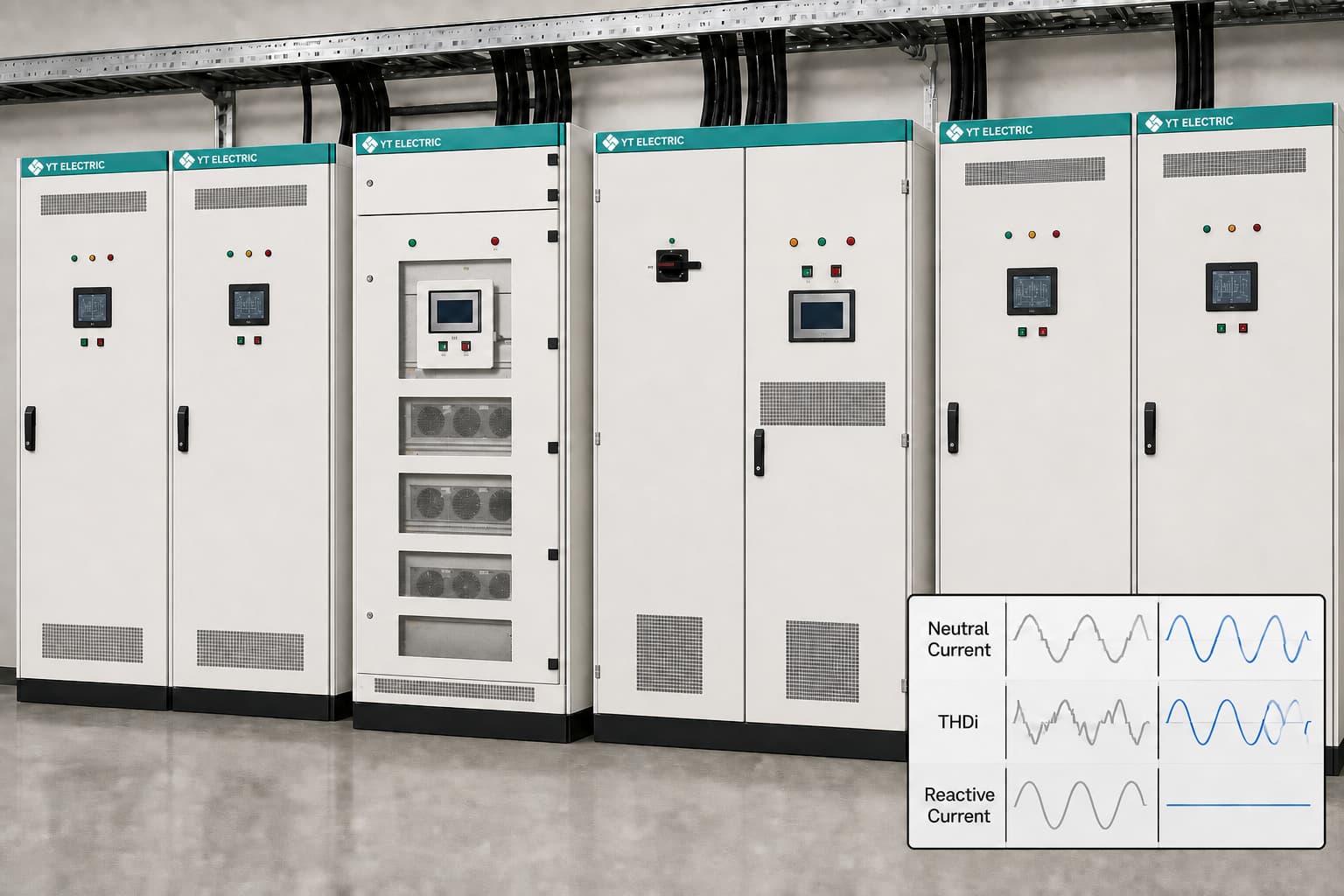

La propuesta coloca un AHF de cuatro hilos en el bus MCC, configurado a partir de los órdenes armónicos medidos y la corriente neutra, y utiliza SVG solo cuando los kvar registrados confirman la demanda dinámica. Revise la polaridad del TC, la coordinación del disyuntor, la clasificación de cortocircuito, la interacción del banco de condensadores, la ventilación y el aislamiento.

Después de la puesta en marcha, compare los resultados con los objetivos de PCC acordados previamente para THDi, corriente neutra, factor de potencia y variación de tensión bajo la misma secuencia de producción. El medidor del sitio debe registrar el resultado real frente a los límites aplicables del proyecto y de la red.

Preguntas frecuentes

¿Cómo debe un ingeniero dimensionar un filtro armónico activo?

Comience con la corriente armónica registrada en la ubicación del TC, no con la placa de características del transformador o las clasificaciones sumadas de VFD. Incluya la carga simultánea, los órdenes armónicos requeridos, la corriente neutra de cuatro hilos, las adiciones de carga documentadas y cualquier función de corriente reactiva.

¿Se pueden instalar AHF o SVG sin detener la producción?

La instalación normalmente requiere una ventana de aislamiento planificada para la conexión del bus, la instalación del TC, las comprobaciones de protección y la puesta en marcha. Una instalación por etapas puede reducir la interrupción, pero el método de trabajo eléctrico, el procedimiento de bloqueo y la disposición del alimentador disponible determinan el requisito real de interrupción.

¿Requieren mantenimiento rutinario los sistemas AHF, SVG y STATCOM?

Requieren una inspección planificada en lugar de un reemplazo frecuente de componentes. Compruebe las rutas de ventilación, los ventiladores, los filtros (donde estén instalados), las terminaciones de los cables, los circuitos de los transformadores de corriente (CT), las alarmas del controlador, la interacción del banco de condensadores y las condiciones térmicas registradas de acuerdo con la documentación del producto y el procedimiento de mantenimiento del sitio.

¿Pueden estos sistemas funcionar con bancos de condensadores, unidades UPS o generadores existentes?

Sí, si la revisión de ingeniería cubre la coordinación de control y la protección. La revisión debe verificar el riesgo de resonancia del condensador, la compatibilidad con UPS, el comportamiento del regulador de voltaje del generador, la impedancia de la fuente, las ubicaciones de los CT y la secuencia utilizada cuando el sitio cambia entre el suministro de la red eléctrica y el del generador.

Conclusión: De las reparaciones reactivas al control medido de la calidad de la energía

Un filtro armónico activo (AHF) debe seleccionarse como un sistema de compensación de corriente medido, no como un gabinete genérico añadido después de un evento de disparo. El SVG añade compensación de potencia reactiva dinámica donde la demanda de kvar registrada y el comportamiento del voltaje respaldan la inversión, mientras que el STATCOM se vuelve relevante cuando se requiere estabilización de voltaje a niveles de potencia o voltaje más altos.

YT Electric puede revisar diagramas unifilares, registros de armónicos, condiciones ambientales y requisitos de PCC antes de recomendar la capacidad de AHF, SVG o STATCOM. Envíe las mediciones para una evaluación específica del sitio y una lista de verificación de puesta en marcha.

Explore las especificaciones de productos y la guía de aplicación de YT Electric: https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

Referencia: IEEE 519-2022, Estándar IEEE para el control de armónicos en sistemas de energía eléctrica: https://standards.ieee.org/ieee/519/10677/
