Componentes SVG y AHF: ¿Qué determina un rendimiento preciso y a largo plazo?

Una planta de 400 V puede instalar dos armarios de calidad de energía con la misma corriente nominal y esperar el mismo resultado. Meses después, uno sigue la carga máxima mientras que el otro reduce su potencia, produce más ruido acústico o deja un error de compensación en el punto de acoplamiento común (PCC). La diferencia radica en la cadena de detección, la etapa de potencia, los componentes magnéticos y la ruta térmica.

El rendimiento de SVG y AHF depende de algo más que el funcionamiento básico. La calidad y la correspondencia de los componentes determinan la precisión de la compensación, la respuesta dinámica, la capacidad a plena carga, la pérdida de potencia, el ruido acústico y la estabilidad a largo plazo.

Los mismos componentes sirven para diferentes tareas de compensación

Un Filtro Activo de Armónicos (AHF) mide la corriente de carga e inyecta corriente armónica de fase opuesta. Un diseño adecuado de cuatro hilos trifásico también puede abordar la corriente neutra y el desequilibrio de carga. Un Generador Estático de Var (SVG) mide el voltaje y la corriente, luego suministra o absorbe corriente reactiva para respaldar el factor de potencia y la estabilidad del voltaje.

Sus objetivos de control difieren, pero ambos requieren una detección precisa, un convertidor IGBT rápido, un almacenamiento de enlace de CC estable, reactores diseñados correctamente y una refrigeración fiable. Una etapa IGBT de alta capacidad no puede compensar con precisión con una referencia de TC con error de fase, y un controlador sintonizado no puede mantener la corriente nominal después de que el enlace de CC o la ruta de refrigeración alcancen su límite térmico.

Los TC y los circuitos de detección establecen la referencia de compensación

El TC y el circuito de detección de voltaje definen lo que ve el controlador. Su relación, clase de precisión, desplazamiento de fase, polaridad, ubicación y cableado deben coincidir con la configuración del software. Un TC saturado, invertido o mal ajustado proporciona al controlador una referencia distorsionada y puede causar subcompensación, sobrecompensación o un bucle de corriente inestable.

Para AHF, el error de detección deja corriente armónica residual o redirige la prioridad armónica. Para SVG, desplaza la referencia de corriente reactiva y reduce la precisión de la corrección del factor de potencia. La detección de alta precisión es la primera condición para una compensación repetible.

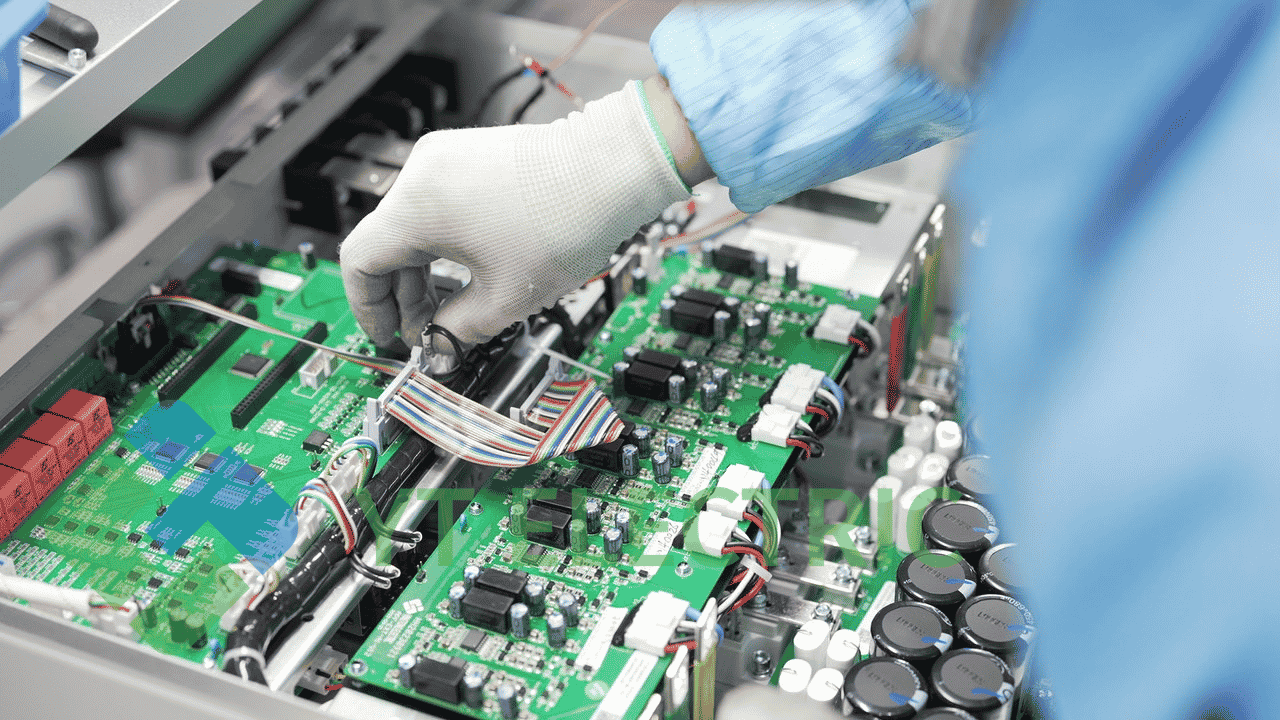

Los módulos IGBT, los controladores de puerta y los condensadores de enlace de CC definen la respuesta y la pérdida

El módulo IGBT convierte el comando del controlador en corriente de compensación. Su clasificación de corriente, margen de voltaje, comportamiento de conmutación y capacidad térmica afectan el seguimiento armónico de AHF y la respuesta de corriente reactiva de SVG. El controlador de puerta debe aplicar comandos de conmutación consistentes, mantener un tiempo muerto adecuado y responder correctamente a los eventos de protección.

El condensador de enlace de CC estabiliza el voltaje del bus y absorbe el intercambio de energía de rizado. La capacidad de corriente de rizado, la resistencia en serie equivalente, la clasificación de temperatura y la vida útil influyen en el rizado del bus, la pérdida del convertidor y la salida sostenida. Un condensador seleccionado solo por su capacitancia nominal puede envejecer rápidamente bajo un rizado alto y una temperatura elevada del armario.

La conmutación IGBT y la pérdida por conducción, la temporización del controlador y el estrés por rizado del condensador deben evaluarse juntos según el voltaje real, el perfil de carga y la condición ambiental del cliente.

Los reactores de acoplamiento y la construcción del gabinete afectan el rizado, el ruido y la resistencia

El reactor de acoplamiento controla el rizado de corriente y el seguimiento del convertidor. La selección del núcleo, el diseño del devanado, el margen de saturación, el aislamiento y la fijación mecánica influyen en las pérdidas en el cobre, las pérdidas en el núcleo, la vibración audible y la fiabilidad.

El ruido puede provenir de la magnetostricción del reactor, la vibración del devanado, la velocidad del ventilador, la resistencia al flujo de aire y los paneles del gabinete. El funcionamiento con bajo nivel de ruido requiere una selección coordinada del reactor, un montaje rígido, un diseño de la trayectoria del aire y control del ventilador.

Las barras colectoras, los terminales, los dispositivos de protección y el enrutamiento de cables también son importantes. La alta resistencia de contacto crea calentamiento local, mientras que las rutas de corriente desiguales aumentan las pérdidas y reducen el margen térmico.

La topología de tres niveles y el diseño térmico protegen la capacidad a plena carga

Un convertidor de tres niveles añade un nivel de voltaje intermedio. Con una modulación y disposición adecuadas, puede producir pasos de voltaje de CA más pequeños que una configuración de dos niveles, lo que ayuda a reducir el dv/dt efectivo y el rizado de corriente. Su beneficio sigue dependiendo de la modulación, la selección de componentes, el control del punto neutro y el diseño magnético.

A una temperatura ambiente de 45 °C, la temperatura de unión del IGBT, la temperatura del condensador, el aumento de temperatura del reactor, la capacidad del disipador de calor, el flujo de aire, el rendimiento del ventilador y la acumulación de polvo determinan el funcionamiento continuo a plena carga. Una prueba funcional breve no puede demostrar el margen térmico.

YT Electric debe documentar la condición ambiental, el espacio libre para la ventilación, el monitoreo de temperatura y el límite de reducción de potencia durante la aclaración técnica.

La selección de ingeniería debe comenzar con el límite operativo del cliente

La configuración correcta comienza con los datos del sitio: voltaje, cableado, perfil de carga, espectro armónico, demanda de potencia reactiva, objetivo de PCC, interacción con generador o UPS, temperatura ambiente, nivel de polvo y espacio libre de instalación. El resultado puede requerir un AHF, un SVG, una estrategia híbrida o coordinación con un banco de condensadores existente.

Caso industrial representativo: lo que la investigación debe probar

Considere un sitio representativo de 400 V, trifásico y de cuatro hilos con equipos accionados por VFD y una sala eléctrica cálida. El ruido del gabinete aumenta y la salida se reduce durante el turno de alta carga, aunque la capacidad instalada parece suficiente.

La investigación compara la corriente del PCC, las señales del TC, el comportamiento del bus de CC, las temperaturas del IGBT y del condensador, la vibración del reactor, el funcionamiento del ventilador y el flujo de aire. La solución puede revisar la disposición del TC, el margen de saturación del reactor, la capacidad de rizado del enlace de CC o el diseño térmico del gabinete.

Verifique el error de compensación, la respuesta durante los cambios de carga, el aumento de temperatura, la observación de ruido y la estabilidad de la corriente continua. Sin datos autorizados, no reclame un porcentaje de reducción, una cifra de eficiencia o un nombre de cliente específicos.

Preguntas frecuentes

¿Una corriente nominal más alta garantiza un mejor rendimiento de SVG o AHF?

No. La corriente nominal no confirma la precisión de detección, la capacidad de rizado del enlace de CC, el margen de saturación del reactor o la resistencia térmica. Revise el límite de diseño completo.

¿Qué componentes afectan más a la estabilidad a largo plazo?

Los TC, los módulos y controladores IGBT, los condensadores de enlace de CC, los reactores de acoplamiento, los ventiladores, las barras colectoras y los dispositivos de protección requieren una adaptación eléctrica, térmica y mecánica.

¿Puede un gabinete soportar carga completa a 45°C?

Solo cuando el proveedor define la condición ambiental, el margen térmico, la ruta de ventilación, las temperaturas de los componentes y el límite de reducción de potencia para esa instalación.

¿Qué información se necesita para una solución personalizada?

Proporcione un diagrama unifilar, detalles de voltaje y cableado, registro de calidad de energía, cronograma de carga, entorno de instalación y objetivo de aceptación requerido.

Conclusión: La calidad de los componentes es el rendimiento del sistema

Los sistemas SVG y AHF deben evaluarse como conjuntos de electrónica de potencia coordinados, no como gabinetes definidos solo por la corriente nominal. Los TC determinan la referencia, los IGBT y los controladores determinan la respuesta de corriente, los condensadores de enlace de CC estabilizan el intercambio de energía, los reactores controlan el rizado y el ruido, y la construcción térmica protege el funcionamiento continuo.

YT Electric admite necesidades personalizables basadas en el diagrama unifilar, el registro de calidad de energía, el cronograma de carga y el entorno del sitio para configurar una solución que alinee la selección de componentes con la precisión de compensación, la velocidad de respuesta, la resistencia a plena carga y la estabilidad a largo plazo requeridas.

Explore las especificaciones de productos y la guía de aplicación de YT Electric:https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

Referencia: IEEE 519-2022, Estándar IEEE para el control de armónicos en sistemas de energía eléctrica:https://standards.ieee.org/ieee/519/10677/
