¿Puede un panel APFC funcionar con energía de generador? ¿Qué sucede durante un corte de energía?

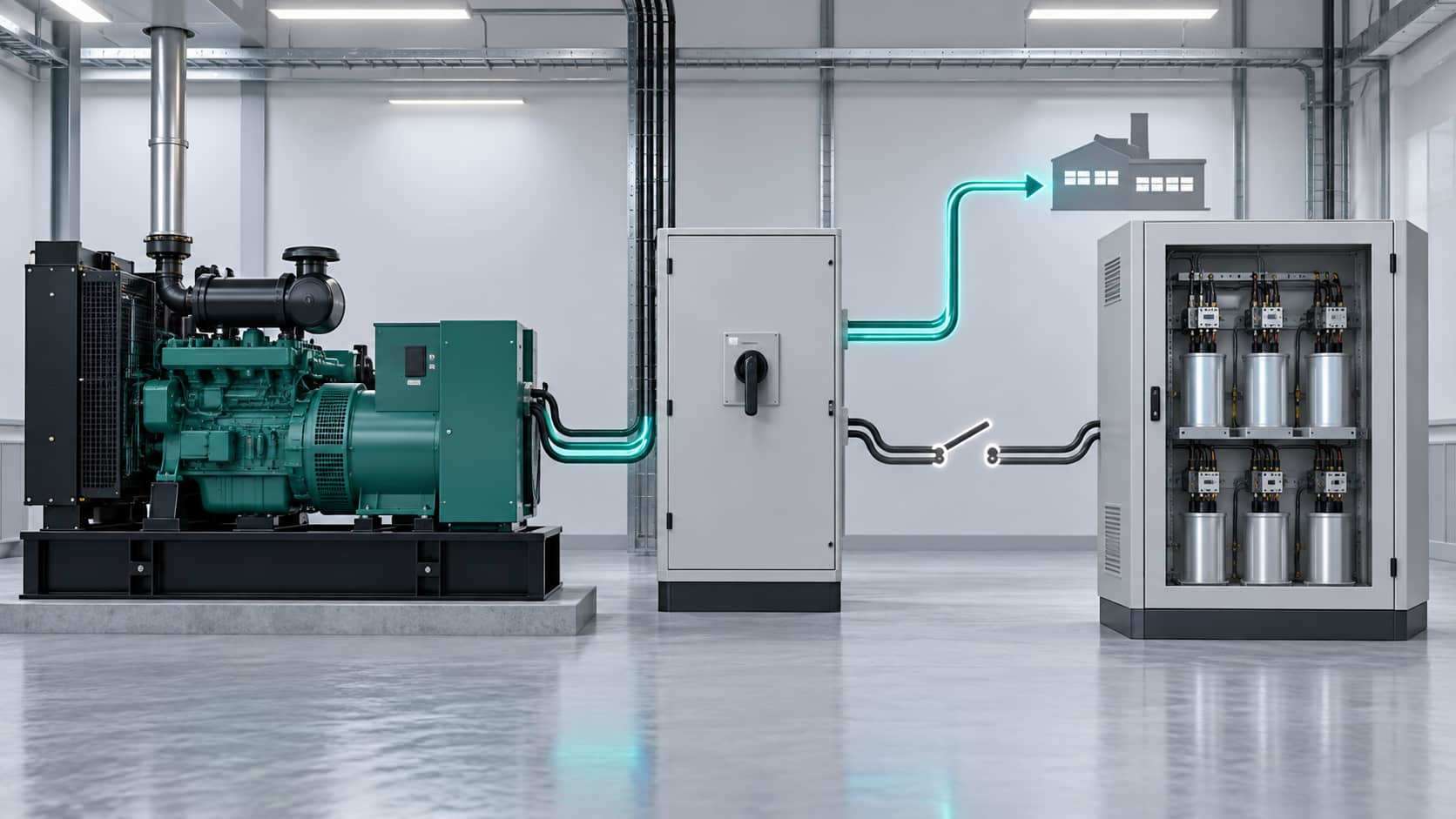

Un panel de corrección automática del factor de potencia (APFC) puede funcionar normalmente con la energía de la red eléctrica. Durante un corte, el interruptor de transferencia conecta un generador de reserva, dejando ese panel en una fuente eléctrica muy diferente.
Si los pasos de condensadores se conmutan en el momento equivocado, el generador puede experimentar un factor de potencia capacitivo (en adelanto), voltaje inestable o flujo de potencia reactiva inversa. Los controles APFC diseñados para condiciones de red pueden no ser adecuados con energía de generador.
Muchos fabricantes requieren que el banco se desconecte durante la operación del generador. Cualquier excepción necesita la aprobación del fabricante y una revisión de ingeniería específica para el sitio.
El APFC conmuta etapas de condensadores para suministrar potencia reactiva a cargas inductivas. La red eléctrica suele ser una fuente de voltaje fuerte; un generador de reserva tiene menos capacidad para absorber el exceso de potencia reactiva capacitiva o manejar cambios repentinos.
Las cargas durante un corte también difieren. Los equipos no esenciales pueden apagarse, los motores pueden arrancar en otra secuencia y el generador puede llevar inicialmente poca carga. Un paso de condensador dimensionado para la red puede ser excesivo en estas condiciones.
El controlador aún puede ordenar una etapa, pero eso no establece la compatibilidad con el generador.
Si las etapas conectadas suministran más potencia reactiva de la que necesitan las cargas de emergencia, el generador ve una carga capacitiva, a veces mostrada como kVAr negativos o inversos. El alternador o el regulador de voltaje pueden tener dificultades y la protección puede dispararse.
El riesgo aumenta con carga ligera o cuando un motor grande se detiene pero sus pasos de condensadores permanecen conectados.
La conmutación de condensadores cambia la potencia reactiva abruptamente. En un generador, la respuesta de voltaje puede ser mayor que en el suministro de la red. Depende del diseño del alternador, la capacidad nominal del paso y las cargas conectadas.
La conmutación repetida de etapas también se suma a los arranques normales de motores y a la captación de carga.
La impedancia de la fuente cambia después de la transferencia. Los condensadores pueden interactuar con la inductancia del sistema y los armónicos de variadores, unidades UPS y rectificadores. Un banco aceptable en el suministro de la red puede comportarse de manera diferente en el generador.
Los reactores desintonizados pueden abordar la resonancia, pero no el factor de potencia en adelanto ni la compatibilidad con el generador.
| Etapa de operación | Qué puede suceder si el APFC permanece activo | Qué debe verificar el diseño |
|---|---|---|
| Suministro de red antes del corte | Los pasos de condensadores siguen la demanda normal de la planta | Objetivo normal, tamaños de paso y condiciones armónicas |
| Transferencia al generador | Las etapas conectadas previamente permanecen encendidas o se reconectan | Todas las etapas requeridas se desconectan antes de la captación del generador |
| Generador funcionando con carga ligera | Los condensadores exceden la demanda inductiva restante | kVAr del generador, dirección del factor de potencia y voltaje |
| Las cargas de emergencia arrancan o se detienen | El controlador conmuta etapas grandes durante los cambios de carga | Respuesta del generador y cualquier lógica de modo de generador aprobada |
| Retorno a la red | El APFC se reanuda antes de que la fuente y la carga se estabilicen | Secuencia de reconexión y comportamiento de reinicio del controlador |
El estado del banco importa durante toda la transferencia, no solo durante la operación estable.
Para muchas instalaciones estándar, sí. El banco APFC debe inhibirse antes de la transferencia, siguiendo las instrucciones de su fabricante. Algunos productos proporcionan una entrada de estado del generador para este propósito.
El estado del interruptor de transferencia puede formar parte del enclavamiento, pero personal cualificado debe diseñar y verificar su temporización. No asuma que el controlador APFC reconoce un cambio de fuente por sí mismo.
Revise también el retorno a la red eléctrica: las etapas deben reconectarse solo después de que se restablezcan las condiciones requeridas.
El esquema de control debe utilizar una indicación fiable de qué fuente está suministrando energía a la instalación. Cuando se espera el funcionamiento del generador, debe evitar que se conecten etapas de condensadores no autorizadas y confirmar que las etapas ya conectadas se han liberado. Debe permanecer efectivo durante todo el corte, incluso mientras las cargas esenciales se inician y se detienen.
Cuando vuelve la energía de la red, el sistema debe seguir la secuencia de reconexión del equipo en lugar de aplicar inmediatamente todas las etapas disponibles. Una alarma o indicación de estado puede ayudar a los operadores a identificar un banco que no se desconectó según lo previsto.
El método varía según el panel y el equipo de transferencia. Algunos fabricantes proporcionan una entrada de generador dedicada; otros especifican una disposición de control externa. El propósito es un cambio verificado del modo de funcionamiento, no simplemente una instrucción manual que recordar durante una emergencia.
A veces, pero requiere una ingeniería deliberada. Los motores grandes pueden imponer suficiente demanda reactiva como para limitar los kVA del generador. Una compensación limitada puede ayudar si el fabricante del generador lo permite y los controles evitan un factor de potencia en adelanto.
La revisión de ingeniería debe establecer:
El rango de factor de potencia en adelanto y en atraso permitido por el generador
kW y kVAr mínimos y máximos de carga de emergencia
El paso de condensador más pequeño que se puede conectar de forma segura
Si las etapas están bloqueadas durante la transferencia y el arranque del motor
El comportamiento del regulador de voltaje cuando las etapas se conectan o desconectan
Condiciones de armónicos y resonancia en modo generador
Cómo responde el panel a una falla o pérdida de la señal de estado del generador
El resultado puede ser mantener el APFC apagado, permitir etapas seleccionadas, cambiar la secuenciación de carga o utilizar otro dispositivo diseñado. Un SVG ofrece compensación variable, pero también requiere comprobaciones de compatibilidad específicas para el generador.
Un problema relacionado con el APFC puede aparecer como un aumento de voltaje justo después de la transferencia, una conmutación repetida de etapas de condensadores, un cambio repentino a un factor de potencia en adelanto o una alarma del generador asociada con la potencia reactiva. También puede ocurrir un problema cuando un motor grande se apaga y deja condensadores conectados a una carga restante mucho más pequeña.
Estas señales no prueban que el banco APFC sea la única causa. Compare el registro de eventos del generador, los comandos del controlador, la retroalimentación de las etapas y las mediciones eléctricas al mismo tiempo. Esa línea de tiempo es más útil que ajustar el objetivo del factor de potencia basándose en una sola lectura de pantalla.
Revise los manuales del generador y del APFC, luego confirme qué sucede con cada etapa durante una prueba de transferencia controlada.
Registre el voltaje, la frecuencia, los kW, los kVAr, la dirección del factor de potencia y el estado de las etapas durante la transferencia, la carga ligera, la captación de carga y el retorno. Corrija cualquier secuencia que entre en conflicto con las instrucciones del fabricante.
Solo personal cualificado debe realizar este trabajo. Los condensadores pueden retener una carga peligrosa, y la pantalla del controlador no prueba el aislamiento.
No sin consultar las instrucciones de ambos fabricantes. Muchas instalaciones requieren una inhibición o desconexión del modo generador.
No siempre. Las penalizaciones de la red eléctrica son irrelevantes durante el funcionamiento del generador, pero la capacidad y el voltaje del generador siguen siendo importantes. Añada corrección solo si el diseño lo permite.
No. La desintonización aborda un riesgo de resonancia particular. Por sí sola, no evita la sobrecompensación, los kVAr inversos o una secuencia de conmutación de condensadores inadecuada.
No. El SVG es más flexible, pero su compatibilidad con el alternador, el regulador de voltaje y la carga aún requiere estudio.
Un panel APFC que funciona bien con energía de la red no debería cambiar automáticamente las etapas con el suministro del generador. Las cargas de emergencia y la capacidad del generador difieren del servicio normal.
Siga las instrucciones del fabricante, verifique el enclavamiento de transferencia y mida cada etapa de funcionamiento. Si se necesita compensación, diséñela específicamente para el modo generador.
YT Electric puede revisar su panel APFC, las mediciones en modo generador y la secuencia de transferencia para ayudar a identificar una disposición de corrección del factor de potencia adecuada tanto para el funcionamiento normal como para el de respaldo.
