Normas y documentación de certificados en la selección de calidad de energía: significado y guía

Documentación de certificados en la selección de calidad de energía: significado y guía

Un ingeniero de adquisiciones recibe unFiltro armónico activoCotización con certificado de conformidad adjunto. El certificado menciona una familia de productos, pero la cotización especifica otro voltaje, corriente nominal, diseño de la carcasa, condiciones ambientales y disposición del alimentador. La pregunta correcta no es "¿Tiene el proveedor un certificado?", sino "¿Puede el proveedor vincular este gabinete ofrecido con su expediente reglamentario, evidencia de diseño, registro de inspección de fábrica y plan de aceptación del proyecto?".

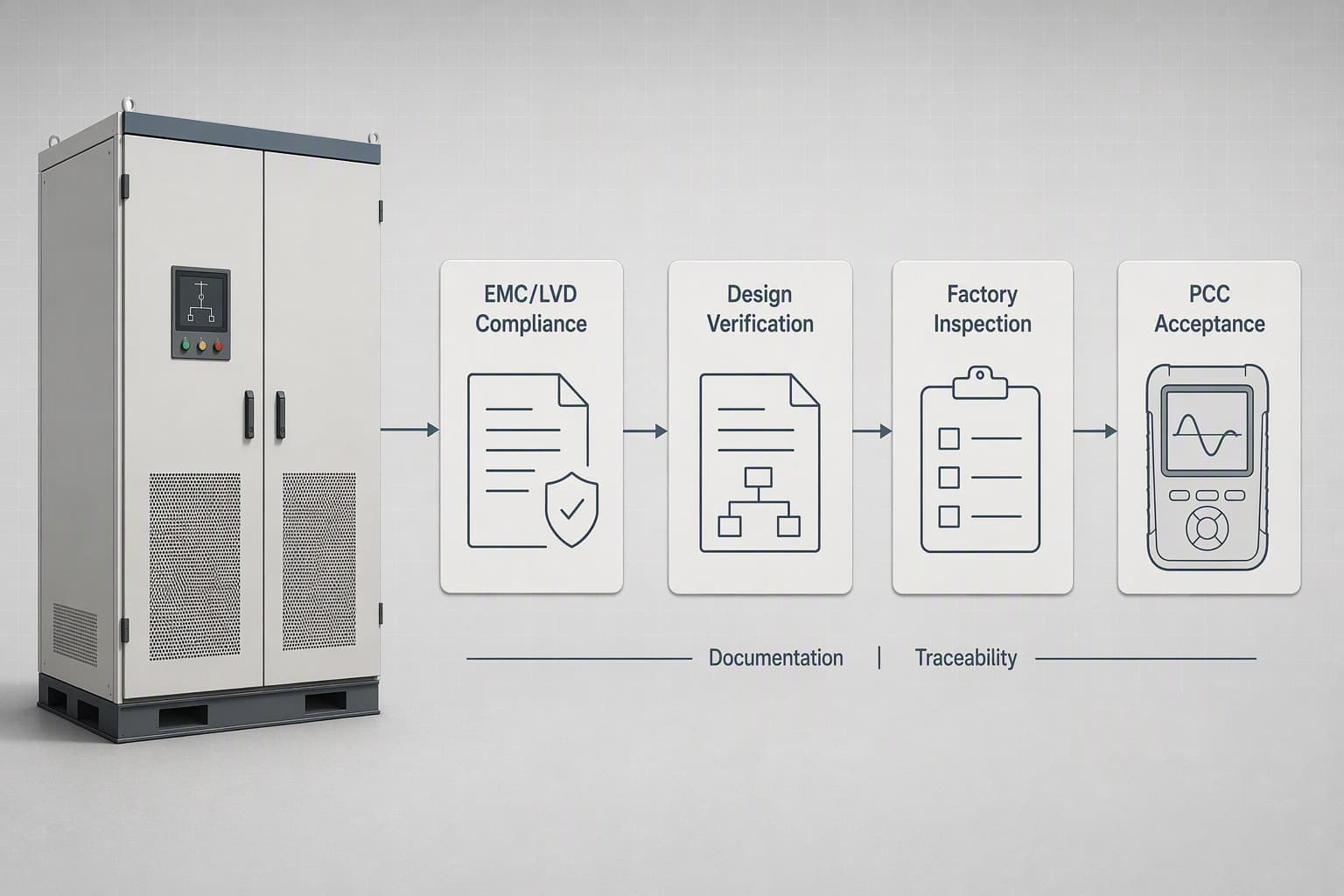

La documentación sobre calidad de energía responde a esa pregunta.AHF, APF,SVGEn el caso de los conjuntos de electrónica de potencia relacionados, un solo documento no puede demostrar la calidad de cada componente del producto. Una revisión útil distingue cuatro niveles: cumplimiento normativo, verificación del diseño representativo, control de fábrica de cada unidad y aceptación del sistema instalado.

Esta distinción resulta práctica en plantas con uso intensivo de variadores de frecuencia. Un documento a nivel de serie puede respaldar una ruta de cumplimiento de EMC/LVD, pero no prueba que un gabinete propuesto de 480 V o 690 V tenga la interfaz de transformador de corriente, la disposición térmica, la capacidad de corriente neutra, la coordinación de protecciones o los ajustes de puesta en servicio correctos para la carga real.

Cómo leer la documentación sobre calidad de energía antes de la selección

1. Documentos de cumplimiento: ¿qué serie de productos y ámbito legal se especifican?

La documentación de cumplimiento identifica la ruta regulatoria establecida para una serie de productos específica. Los certificados de cumplimiento FQC STANDARD suministrados por YT Electric cubren las series AHF/APF y SVG/ASVG listadas, citan la Directiva EMC 2014/30/UE y la Directiva de Baja Tensión 2014/35/UE, e incluyen las normas aplicables, como EN IEC 62477-1, la serie EN IEC 61000-6 y EN IEC 61439-1.

Esta es una evidencia significativa, pero los compradores no deben interpretarla de forma forzada. El certificado indica que su base de certificación es la Declaración de Conformidad del fabricante y la documentación técnica presentada. Respalda una ruta documentada de cumplimiento EMC/LVD para la serie listada; no es un informe de liberación de fábrica con número de serie, un resultado de rendimiento en sitio ni un informe de laboratorio que muestre cada configuración del proyecto.

Antes de incluir el producto en la licitación, el comprador debe verificar el nombre de la serie, el rango de voltaje, la aplicación prevista y la validez del documento. Si el gabinete seleccionado difiere sustancialmente del alcance del documento, solicite una revisión de configuración por escrito en lugar de basarse únicamente en el título del certificado.

2. Soporte para pruebas de tipo o verificación de diseño: ¿es relevante el diseño representativo?

Las pruebas de tipo y la verificación del diseño se centran en el diseño representativo, no en todos los gabinetes futuros de forma automática. Según la norma aplicable y el alcance del proyecto, la evidencia puede abarcar la rigidez dieléctrica, la conexión a tierra de protección, el aumento de temperatura, la construcción de la carcasa, el comportamiento EMC, el rendimiento funcional u otros requisitos de diseño establecidos.

La cobertura debe verificarse, no darse por sentada. El voltaje, la corriente nominal, la capacidad de compensación, las dimensiones de la carcasa, la ruta de refrigeración, el grado de protección IP, el dispositivo de entrada, la disposición de las barras colectoras, la arquitectura de control y los componentes principales de potencia pueden afectar el comportamiento eléctrico, térmico o mecánico.

Una empresa puede proporcionar la documentación de pruebas de tipo o verificación de diseño aplicable según el modelo y la configuración del proyecto seleccionados. Esto facilita la revisión de ingeniería de la solución propuesta sin afirmar, sin fundamento alguno, que todas las opciones de capacidad y gabinete tienen la misma cobertura de pruebas.

3. Control de calidad de fábrica: ¿Esta unidad entregada fue fabricada y distribuida correctamente?

Un diseño representativo puede ser válido aunque un gabinete en particular esté mal ensamblado. Una terminación de alimentación suelta, la polaridad invertida del transformador de corriente, un cableado auxiliar incorrecto, una configuración de firmware inadecuada o la falta de una etiqueta pueden afectar el funcionamiento incluso cuando la familia de productos cuenta con un archivo de conformidad.

El control de calidad de fábrica subsana esta deficiencia. Para cada dispositivo del proyecto, el registro solicitado debe identificar el modelo, el número de serie, la fecha de inspección, los elementos revisados, el resultado y el inspector. El plan de inspección acordado puede incluir la apariencia, el cableado, la continuidad de la puesta a tierra de protección, las comprobaciones de aislamiento o dieléctricas (cuando corresponda), el funcionamiento al encender el equipo, las alarmas, las comunicaciones, la lógica de los transformadores de corriente y la verificación de la placa de características.

La inspección de fábrica no sustituye la evidencia de las pruebas de tipo. Demuestra que la unidad entregada se verificó conforme a los requisitos de producción y del proyecto aprobados. Una empresa puede proporcionar, según sea necesario, los registros de inspección de fábrica y de trazabilidad de los equipos del proyecto.

Tabla A: Lo que demuestra cada capa de evidencia

Por qué la cadena de evidencias debe seguir la realidad eléctrica

En un sistema trifásico de cuatro hilos, los armónicos triples pueden sumarse al neutro en lugar de cancelarse. La corriente de secuencia cero resultante puede sobrecalentar el conductor neutro incluso cuando las lecturas de corriente de fase parecen aceptables. Por lo tanto, una revisión de AHF debe identificar la topología 3P3W o 3P4W, el espectro armónico, la ubicación del transformador de corriente y el requisito de compensación de la corriente del neutro.

Las afirmaciones sobre el rendimiento térmico también requieren evidencia de configuración. Los dispositivos de conmutación IGBT generan pérdidas por conducción y conmutación; los reactores, terminales, barras colectoras y el flujo de aire determinan dónde se acumula el calor. Un requisito para operar a plena carga a una temperatura ambiente de 45 °C exige una revisión de la reducción de potencia de los componentes, la ventilación, el espacio entre gabinetes y los ajustes de protección, en lugar de una declaración genérica en un folleto.

La selección de SVG sigue la misma metodología. El controlador mide la demanda de corriente reactiva y ordena la compensación mediante modulación SPWM, pero el rendimiento en campo depende de la relación y ubicación de los transformadores de corriente, la impedancia aguas arriba, los transitorios de carga, el estado del banco de capacitores y los ajustes de respuesta. Un valor en kVar por sí solo no demuestra la estabilización de voltaje ni la corrección del factor de potencia en el PCC.

Tabla B: Matriz de selección de archivos de proyecto

Caso práctico representativo: Una planta textil de 415 V.

Consideremos una planta textil representativa del sudeste asiático, utilizada aquí como ejemplo ilustrativo y no como caso de cliente específico. Su sistema de distribución de 415 V alimenta equipos de hilado con variadores de frecuencia, cargas rectificadoras y bancos de condensadores antiguos. El mantenimiento informa sobre el calentamiento de los neutros, alarmas en los bancos de condensadores y una elevada distorsión de corriente durante los turnos de alta producción.

Comience con la medición y la documentación. Registre la potencia nominal del transformador, la configuración del alimentador, el espectro armónico, la corriente del neutro, el ciclo de trabajo de la carga, la temperatura ambiente, el estado del banco de condensadores y el punto de medición del PCC. Estos datos determinan la necesidad de un AHF trifásico de cuatro hilos, la coordinación del SVG con los pasos de los condensadores y el margen de capacidad justificado.

El paquete de lanzamiento puede combinar los documentos de conformidad de la serie 415 V aplicables, el soporte para pruebas de tipo o verificación de diseño correspondiente al modelo (cuando esté disponible), un diagrama unifilar aprobado, instrucciones de polaridad de transformadores de corriente y un registro de inspección de fábrica con número de serie. Durante la puesta en servicio, defina el objetivo de THDi del PCC, la tendencia de la corriente neutra, el objetivo del factor de potencia, la condición de carga operativa y el período de observación.

Este proceso crea una ruta trazable desde el equipo ofrecido hasta los criterios medibles del proyecto y registra el resultado eléctrico final.

Preguntas frecuentes

¿Puede un certificado de conformidad demostrar que un AHF o un SVG funcionará en nuestra planta?

No. Admite la documentación de la serie de productos mencionada, mientras que el rendimiento en el sitio depende del espectro de carga, la impedancia de la red, la instalación de transformadores de corriente, la selección de capacidad, la coordinación de la protección y la configuración de puesta en marcha. Se requiere una revisión específica para el proyecto y criterios de aceptación definidos.

¿Cómo podemos comprobar si las pruebas de tipo o las pruebas de verificación del diseño cubren nuestro gabinete?

Compare la tensión, la corriente nominal o kVar, la estructura del gabinete, el método de refrigeración, el grado de protección IP, la topología, los componentes de potencia y el entorno con respecto al presupuesto. Solicite al proveedor que explique cualquier diferencia sustancial e indique la cobertura disponible o la verificación adicional.

¿Qué debe contener un informe de inspección de fábrica?

Solicite el modelo, el número de serie, la fecha, la lista de verificación de inspección, el resultado y la firma de conformidad. Incluya verificaciones relevantes para el proyecto, como la continuidad de la puesta a tierra de protección, las pruebas de aislamiento o dieléctricas (cuando corresponda), el cableado, la lógica del transformador de corriente, la función de alarma, las comunicaciones y los detalles de la placa de características.

¿Pueden los equipos AHF y SVG funcionar con bancos de condensadores, sistemas UPS o generadores?

Pueden diseñarse para estos sistemas, pero se debe revisar la compatibilidad antes de su lanzamiento. Verifique la resonancia y la conmutación de condensadores, los modos de funcionamiento del SAI, la impedancia del generador, la ubicación de los transformadores de corriente, la configuración de las protecciones y los escenarios de puesta en marcha.

Construya la cadena de evidencias antes de la orden de compra.

La documentación sobre calidad de energía debe permitir al comprador seguir una línea lógica desde el alcance normativo hasta el diseño representativo, desde el diseño hasta el gabinete numerado y desde ese gabinete hasta el registro de aceptación del proyecto. Esa es la diferencia entre un paquete de ventas basado en certificados y un proceso de entrega basado en la ingeniería.

YT Electric ha establecido un marco de soporte de documentación técnica: documentación de cumplimiento EMC/LVD para las series de productos aplicables; soporte para pruebas de tipo o verificación de diseño para diseños representativos; registros de inspección de fábrica y trazabilidad para los equipos del proyecto según sea necesario; y soporte para la documentación de aceptación del proyecto según los criterios de puesta en marcha definidos. Envíe el diagrama unifilar, el perfil de voltaje y carga, y los requisitos de documentación a la División de Calidad de Energía de YT Electric antes de la selección final.
