Filtro armónico activo para sistemas VFD
Las fábricas modernas utilizan más variadores de frecuencia que antes. Un variador de frecuencia ayuda a controlar la velocidad del motor, reducir el desperdicio de energía y mejorar el control de procesos. Sin embargo, cuando muchos variadores de frecuencia operan en la misma red eléctrica, los armónicos generados por estos pueden convertirse en un grave problema de calidad de la energía.
Los armónicos generados por los variadores de frecuencia producen distorsión armónica en la forma de onda de la corriente. Esta distorsión puede aumentar el calor, sobrecargar los transformadores, provocar el disparo de los interruptores y reducir la vida útil de los equipos. Por ello, en los sistemas de alimentación industrial modernos suele ser necesario un filtro de armónicos activo.

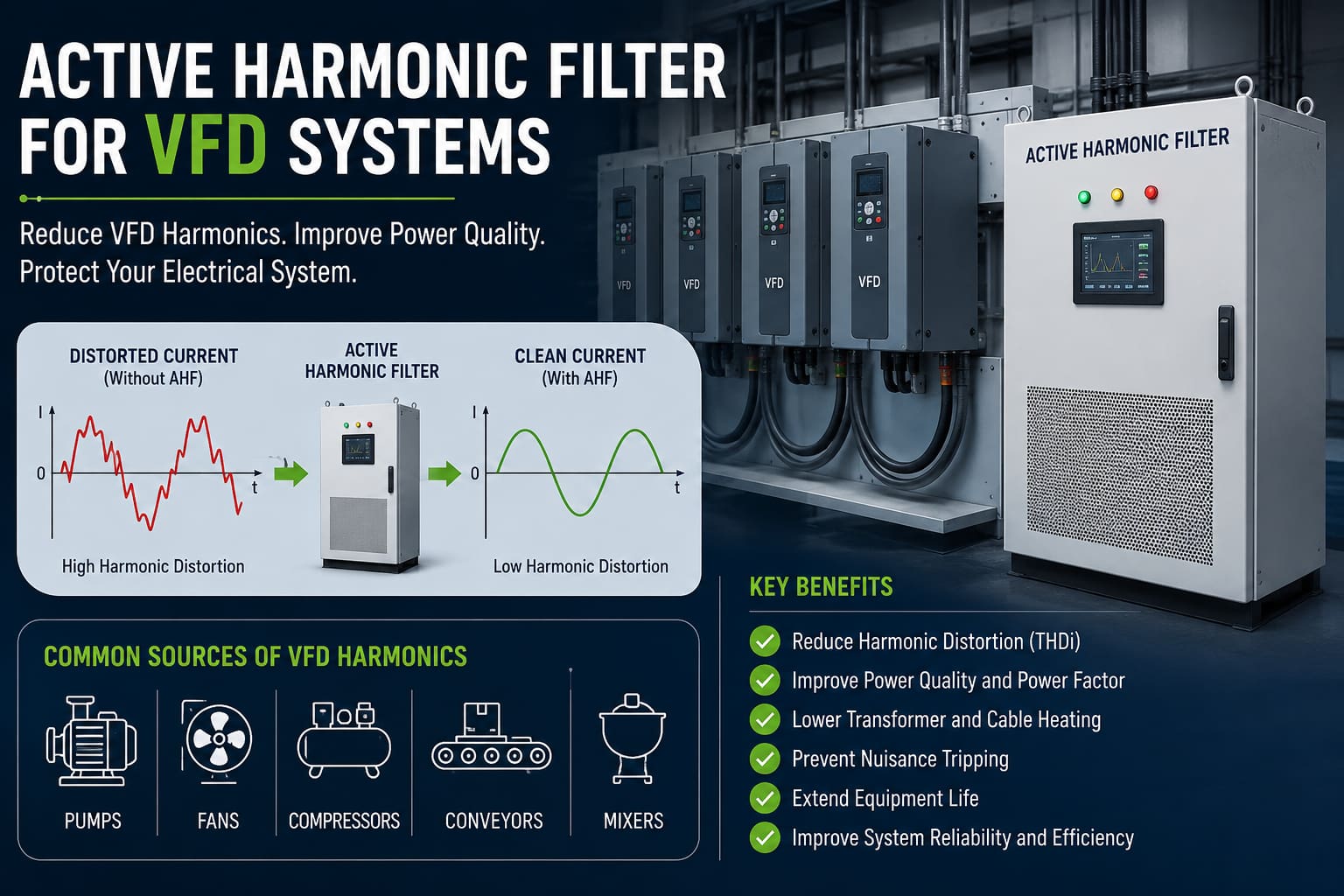

Un filtro armónico activo detecta la distorsión armónica en tiempo real e inyecta corriente de compensación para cancelarla. En instalaciones con numerosas cargas de variadores de frecuencia, un filtro armónico activo ayuda a mantener la calidad de la energía estable y protege el sistema eléctrico en general.
Un variador de frecuencia transforma la corriente alterna de frecuencia fija en una potencia de salida controlada para un motor. Este proceso mejora el control del motor, pero también genera un consumo de corriente no lineal.
En lugar de consumir corriente de forma continua, el variador de frecuencia consume corriente en pulsos. Estos pulsos generan armónicos. Cuando los armónicos del variador de frecuencia se propagan por el sistema eléctrico, provocan distorsión armónica.
Las fuentes comunes de armónicos en los variadores de frecuencia incluyen:
Un variador de frecuencia individual puede no generar un problema grave. Sin embargo, cuando varios variadores funcionan simultáneamente, la distorsión armónica puede aumentar rápidamente. Es ahí donde comienzan los problemas de calidad de la energía.
Las armónicas de los variadores de frecuencia no se quedan dentro del variador. Se propagan a través del sistema eléctrico y afectan a los equipos conectados.
La alta distorsión armónica puede causar:
Por eso, no se deben ignorar las armónicas de los variadores de frecuencia. Un sistema puede seguir funcionando a diario, pero la distorsión armónica aumenta gradualmente el calor y la tensión. Con el tiempo, esto puede provocar fallos recurrentes y mayores costes de mantenimiento.
Para fábricas, plantas de tratamiento de agua, sistemas de climatización y estaciones de bombeo, es fundamental contar con una calidad de energía estable. Si no se controlan los armónicos de los variadores de frecuencia, todo el sistema eléctrico se vuelve menos fiable.
Un filtro armónico activo es un dispositivo de calidad de energía que se utiliza para reducir la distorsión armónica.
Este sistema monitoriza el sistema eléctrico en tiempo real. Cuando se detecta distorsión armónica, el filtro armónico activo inyecta una corriente armónica opuesta. Esto cancela la corriente armónica no deseada y mejora la calidad de la forma de onda.
A diferencia de los filtros pasivos, un filtro armónico activo no está fijo a un único punto de funcionamiento. Se ajusta automáticamente a medida que cambia la carga. Esto lo hace idóneo para sistemas de variadores de frecuencia (VFD), ya que las cargas de estos sistemas suelen variar durante su funcionamiento.
En términos sencillos, un filtro armónico activo limpia la forma de onda de la corriente causada por los armónicos del variador de frecuencia.
Los sistemas VFD son dinámicos. La velocidad del motor cambia. La demanda de producción cambia. El caudal de la bomba cambia. La velocidad del ventilador cambia. Por ello, los armónicos del VFD también cambian.
Una solución fija podría no adaptarse correctamente a estos cambios. Un filtro armónico activo es más adecuado porque responde en tiempo real.
Las principales ventajas incluyen:
Para instalaciones con varias unidades de accionamiento de frecuencia variable, un filtro armónico activo suele ser la solución a largo plazo más práctica.
Un filtro pasivo está diseñado para frecuencias armónicas específicas. Funciona correctamente cuando la carga es estable y predecible. Sin embargo, muchos sistemas de variadores de frecuencia no son estables, sino que varían según la demanda de producción.
Un filtro armónico activo es más flexible. Se adapta a la distorsión armónica real del sistema. Esto lo hace más adecuado para instalaciones modernas con armónicos de variadores de frecuencia variables.
La diferencia es simple:
Un filtro pasivo es fijo.
Un filtro armónico activo es dinámico.
Para un sistema con un variador de frecuencia estable, un filtro pasivo puede ser suficiente. En cambio, para instalaciones con varios variadores de frecuencia, cargas variables y distorsión armónica inestable, un filtro armónico activo suele ser la mejor opción.
En muchas aplicaciones con un uso intensivo de variadores de frecuencia (VFD), se puede utilizar un filtro armónico activo.
Los sistemas de bombeo suelen utilizar variadores de frecuencia para ajustar el caudal. Esto puede generar armónicos, especialmente cuando varias bombas funcionan simultáneamente. Un filtro armónico activo ayuda a reducir la distorsión armónica y a mejorar la calidad de la energía.
Los grandes sistemas de climatización utilizan variadores de frecuencia para ventiladores, enfriadoras y compresores. Estas cargas varían con frecuencia. Un filtro armónico activo ayuda a mantener la estabilidad del sistema eléctrico.
Las fábricas utilizan variadores de frecuencia para cintas transportadoras, mezcladoras, compresores y maquinaria de producción. Cuando varios variadores funcionan simultáneamente, aumentan los armónicos. Un filtro armónico activo ayuda a reducir la tensión en el sistema.
Las plantas de tratamiento de agua dependen de bombas, sopladores y sistemas de control de motores. Estos son fuentes comunes de distorsión armónica. Un filtro armónico activo contribuye a una mejor calidad de la energía y a un funcionamiento más fiable.
Antes de seleccionar un filtro armónico activo, se debe medir correctamente el sitio.
Los puntos importantes incluyen:
El tamaño del filtro armónico activo debe basarse en la corriente armónica real, no solo en la potencia del motor o el tamaño del transformador. Una medición precisa ayuda a evitar un sobredimensionamiento o un ajuste insuficiente.
Los sistemas industriales modernos utilizan más automatización y control de motores. Esto implica un mayor uso de variadores de frecuencia (VFD). A medida que aumentan los sistemas VFD, las distorsiones armónicas en estos sistemas se vuelven más comunes.
Una buena calidad de energía protege el sistema eléctrico. Ayuda a reducir el calor, evitar cortocircuitos y prolongar la vida útil de los equipos. Una mala calidad de energía produce el efecto contrario: genera tensiones ocultas que, con el tiempo, resultan costosas.
Un filtro armónico activo ayuda a controlar este riesgo. Proporciona al sistema una forma en tiempo real de reducir la distorsión armónica y mantener una mejor calidad de energía.
Los sistemas de variadores de frecuencia (VFD) mejoran el control de los motores y la eficiencia energética, pero también pueden generar armónicos. Si la distorsión armónica es excesiva, los transformadores, cables, interruptores y otros equipos pueden sufrir sobrecalentamiento, sobrecarga y una menor fiabilidad.
Un filtro armónico activo es una de las soluciones más eficaces para los armónicos de los variadores de frecuencia. Reduce la distorsión armónica en tiempo real, mejora la calidad de la energía y garantiza un funcionamiento estable en sistemas con cargas variables.
En fábricas, estaciones de bombeo, sistemas de climatización, plantas de tratamiento de agua y otros emplazamientos con un alto uso de variadores de frecuencia, un filtro armónico activo ayuda a proteger el sistema eléctrico y a mejorar la fiabilidad a largo plazo.
Elige la mejor solución de nuestro catálogo: https://www.ytelect.com/active-power-filter_c3
