Los armarios de condensadores en una fábrica de 400 V siguen fallando después de que la planta ponga en marcha un AHFLos registros de entrega muestran la THDi en el PCC dentro del límite de la norma IEEE 519. Dieciocho meses después, el armario se dispara por sobretemperatura, la corriente armónica residual regresa y otro condensador vuelve a reventar.

AHF y SVGEl mantenimiento no es una tarea de limpieza opcional. El polvo en los disipadores de calor, los filtros de entrada bloqueados y el envejecimiento no rastreado del enlace de CC aumentan la temperatura de unión de los semiconductores hasta que la mitigación de armónicos y la compensación de potencia reactiva quedan fuera de especificación.

El convertidor rara vez pierde su código de control durante la noche. Deja seleccionada la ventana térmica para los módulos IGBT o MOSFET de SiC, luego reduce la corriente, corta la frecuencia de conmutación y deja de mantener la Distorsión Armónica Total.

Por qué el estrés térmico determina la vida útil de los equipos

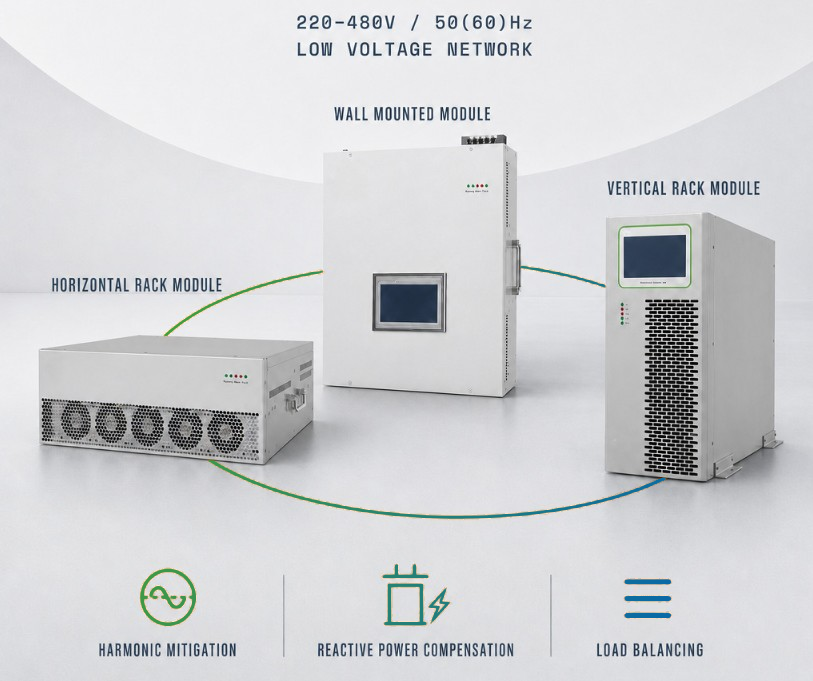

Un Filtro Armónico Activo mide la corriente de carga o de la fuente, extrae la componente armónica e inyecta una corriente opuesta a través de puentes de IGBT o MOSFET de SiC. Un SVG inyecta corriente reactiva dinámica para la corrección del factor de potencia y la estabilización del voltaje. Ambos descargan las pérdidas de conmutación y conducción en un disipador de calor.

La temperatura de unión rige el desgaste más que los amperios de la placa de características. Como estimación práctica de Arrhenius, cada aumento de 10 °C en la temperatura del semiconductor reduce a la mitad aproximadamente la vida útil esperada; trate eso como una regla empírica de ingeniería, no como el resultado de una prueba de tipo.

Una THDi elevada alimenta el mismo bucle desde el lado de la carga. La corriente armónica aumenta las pérdidas en el cobre del transformador a través de un mayor calentamiento RMS e incrementa las pérdidas en el hierro mediante armónicos de flujo adicionales, por lo que tanto la sala como el armario funcionan a mayor temperatura.

Una topología de 3 niveles reduce el estrés de tensión de los dispositivos y el dv/dt en comparación con un puente de 2 niveles en el mismo bus de CC, lo que reduce las pérdidas por conmutación y el ciclado térmico. Si la frecuencia de conmutación SPWM disminuye para proteger un módulo sobrecalentado, el ancho de banda de compensación se reduce y la THDi residual reaparece.

Un diseño que suministra la corriente nominal completa a 40 °C a menudo requiere un reductor de capacidad (derating) de corriente para un régimen de plena carga a una temperatura ambiente de 45 °C. La corriente de secuencia cero en alimentadores de 3P4W añade una segunda trayectoria de calentamiento: los armónicos triplen se suman en el neutro y sobrecalientan los módulos AHF de cuatro hilos si la zona del TC es incorrecta.

Qué se inspecciona en el mantenimiento de AHF y SVG

El mantenimiento no significa abrir cada módulo basándose en un calendario a ciegas. Significa probar que la trayectoria de refrigeración, la cadena de medición, el bus de CC y los ajustes de protección siguen manteniendo el convertidor dentro de su envolvente térmica.

Inspeccione primero los filtros de entrada, los ventiladores y las aletas del disipador de calor. Un filtro obstruido aumenta la temperatura del aire de entrada y produce el mismo aumento de temperatura de unión que un ambiente más cálido.

Verifique la relación, la polaridad y la zona del TC después de cualquier cambio en la aparamenta eléctrica. Los TC invertidos o con deriva hacen que un AHF o SVG subcompense o inyecte en la zona incorrecta, lo que aumenta la corriente RMS sin corregir la THDi.

Mida la ESR del condensador del enlace de CC y el rizado con respecto al límite de servicio del fabricante. El aumento de la ESR calienta el dieléctrico y termina en disparos por subtensión en el bus de CC o en desaturación del IGBT. Confirme el firmware, los límites de corriente y los modos de generador o acoplamiento de barras tras cualquier cambio en la red, y registre la temperatura de entrada, la temperatura del módulo, el espectro residual y el factor de potencia.

Tabla A: Carga de mantenimiento por ruta tecnológica

Un banco de condensadores falla primero cuando queda distorsión de voltaje residual en el bus, porque el voltaje armónico impulsa una corriente excesiva en los condensadores. El generador estático de VAR (SVG) y el filtro activo de armónicos (AHF) comparten la misma ruta de desgaste y aún necesitan una ruta de aire limpia, una zona de TC válida y un bus de CC dentro de su límite de ondulación (ripple).

Intervalos de mantenimiento para AHF y SVG según las condiciones del sitio

Establezca el intervalo a partir del polvo, la temperatura ambiente y el ciclo de carga, no a partir de una visita anual genérica. Una sala eléctrica limpia y una hilandería no cargan los filtros de entrada al mismo ritmo.

Mantenga los 45 °C de temperatura ambiente a plena carga como una verificación estricta. Si la sala no puede mantener la temperatura de entrada de diseño, agregue refrigeración o aplique la reducción de corriente publicada.

No haga funcionar un banco de condensadores fijo y un SVG en el mismo bus medido sin una jerarquía de control definida. El SVG oscilará mientras los condensadores conmutan, lo que aumenta la corriente RMS adicional y el estrés térmico.

Tabla B: Lógica de inspección y capacidad

Utilice los amperios armónicos medidos para confirmar la capacidad nominal del AHF, no un único porcentaje de THDi. El THDi aumenta con cargas ligeras porque el denominador es la corriente fundamental, por lo que un porcentaje elevado aún puede significar un error de amperios pequeño. Dimensione el SVG a partir de la corriente reactiva necesaria para el factor de potencia contractual y el soporte de tensión durante el paso de carga más grande, luego confirme que la refrigeración puede disipar esa pérdida en la temperatura ambiente real.

Caso de campo típico: planta de fabricación de 415 V, India

Un sitio industrial representativo en la India alimenta VFD agrupados desde un cuadro de 415 V, 50 Hz. La planta ya había reemplazado los condensadores en bote más de una vez y pagado una penalización a la empresa de servicios públicos por un factor de potencia inferior al umbral contractual.

Los síntomas medidos incluyeron hinchamiento de los condensadores, calentamiento de las líneas de alimentación y un disparo por sobretemperatura del AHF durante el pico de la tarde. Un punto de funcionamiento típico mostró un THDi de corriente de dos dígitos en la barra principal y un factor de potencia en retraso fuera de la franja de la empresa de servicios públicos.

La mezcla de carga consistía en variadores de seis pulsos con un banco de condensadores automático en el mismo bus de baja tensión. La polaridad de los TC era correcta, pero los filtros de entrada estaban obstruidos y dos grupos de condensadores de enlace de CC mostraban una ESR superior al límite de servicio.

El plan de trabajo restableció el flujo de aire, reemplazó los grupos de enlace de CC envejecidos, aplicó la reducción de corriente de 45 °C para los picos de verano y enclavó los pasos de condensadores frente a la zona de control del convertidor. Los disparos por sobretemperatura cesaron bajo el mismo patrón de producción. La THDi residual en un punto de operación comparable suele volver a un rango de un solo dígito cuando el AHF puede proporcionar la corriente armónica nominal; reconfirme dichos valores en el sitio.

Preguntas frecuentes

¿Cómo debe una planta seleccionar la capacidad nominal de un AHF o SVG antes de establecer un plan de mantenimiento?

Seleccione la corriente del AHF a partir de los amperios armónicos simultáneos en la zona de los TC, incluida la diversidad, y no a partir de la kVA de placa o de una única lectura de THDi. Seleccione la corriente del SVG a partir del déficit de amperios reactivos respecto al factor de potencia contractual más la corriente de soporte de tensión en el paso de carga más des favorable.

¿Requiere una parada el trabajo en AHF o SVG?

La conexión en paralelo permite realizar la mayor parte de la inspección con el convertidor aislado en su propio interruptor mientras la planta sigue recibiendo suministro. El transformador de corriente (TC), los cables o el trabajo en barras aún deben seguir las reglas de LOTO de la planta y pueden requerir un corte de energía en el alimentador.

¿Qué mantenimiento regular de AHF y SVG se requiere realmente?

Realice el mantenimiento de la ruta de aire, los ventiladores y los filtros en un intervalo determinado por el polvo y la temperatura ambiente. Vuelva a comprobar los TC, los condensadores del enlace de CC, la THDi residual, el factor de potencia y los registros térmicos al menos dos veces al año, y con más frecuencia en molinos o salas a 45 °C.

¿Pueden los AHF y SVG funcionar con bancos de condensadores, sistemas UPS o generadores existentes?

Pueden hacerlo si se definen la zona de TC, la jerarquía reactiva y los modos de impedancia de fuente. Un banco de condensadores fijos en el mismo bus necesita un control escalonado para que el SVG no oscile, y el modo de generador o UPS necesita un límite de corriente independiente.

El mantenimiento de AHF y SVG mantiene la mitigación de armónicos y la compensación de potencia reactiva dentro de los límites térmicos y de medición que determinan la vida útil de los equipos. Una ruta de aire limpio, una zona de CT válida, un bus de CC dentro de los límites de ondulación y una reducción de potencia documentada a 45 °C evitan el ciclo en el cual el convertidor reduce su potencia, el THDi regresa y los botes de los condensadores vuelven a fallar.

Envíe a YT Electric el diagrama unifilar, el voltaje, los amperios armónicos medidos, el factor de potencia, la temperatura ambiente y los modos actuales del condensador o generador. La División de Calidad de Energía asignará los intervalos de inspección a dicha carga de trabajo.
