Análisis de la tecnología de localización de fuentes armónicas y métodos de determinación de dirección

Análisis de la tecnología de localización de fuentes armónicas y métodos de determinación de dirección

Como líder en soluciones de calidad de potencia, YT Electric se ha comprometido durante mucho tiempo a la investigación sobre la mitigación armónica en los sistemas de energía Este artículo analiza los principios técnicos centrales de la localización de la fuente armónica a través de un estudio de caso representativo

Antecedentes del caso: ejemplo de mitigación armónica

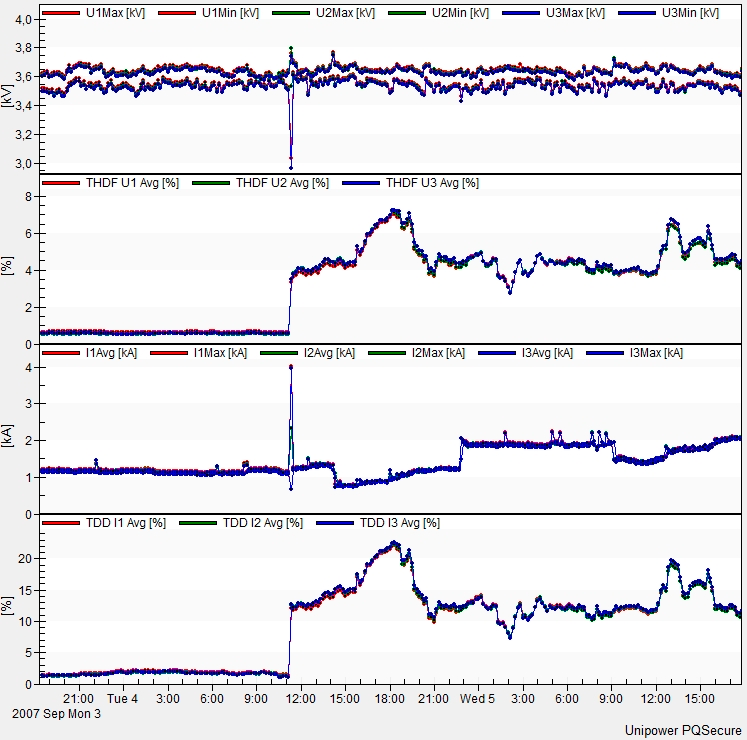

Un sistema de energía mantuvo niveles de distorsión de voltaje normales cuando se conectaron filtros armónicos antes de las 11:00 Después de la desconexión del filtro a las 11:00 debido a una falla, se observó una distorsión armónica de voltaje significativa Este caso demuestra claramente el papel crítico de los equipos de supresión armónica en la gestión de la calidad de la potencia

Enfoque de método dual para la identificación de la fuente armónica

Método 1: Análisis de correlación armónica de voltaje-corriente

Esta técnica compara las relaciones de fase entre los armónicos actuales y los armónicos de voltaje a través de la forma de onda del dominio del tiempo y el análisis del espectro La correlación significativa indica fuentes armónicas aguas abajo, donde las corrientes armónicas del lado de carga causan la distorsión del voltaje del sistema

Método 2: Determinación de la dirección del flujo de potencia armónica (recomendado)

Este método avanzado determina los orígenes armónicos al calcular la dirección de potencia activa en cada frecuencia armónica:

- Dirección de potencia positiva (+P): la energía armónica fluye de la cuadrícula a la carga (fuente aguas arriba)

- Dirección de potencia negativa (-p): la energía armónica fluye de la carga a la cuadrícula (fuente aguas abajo)

Verificación de datos de campo

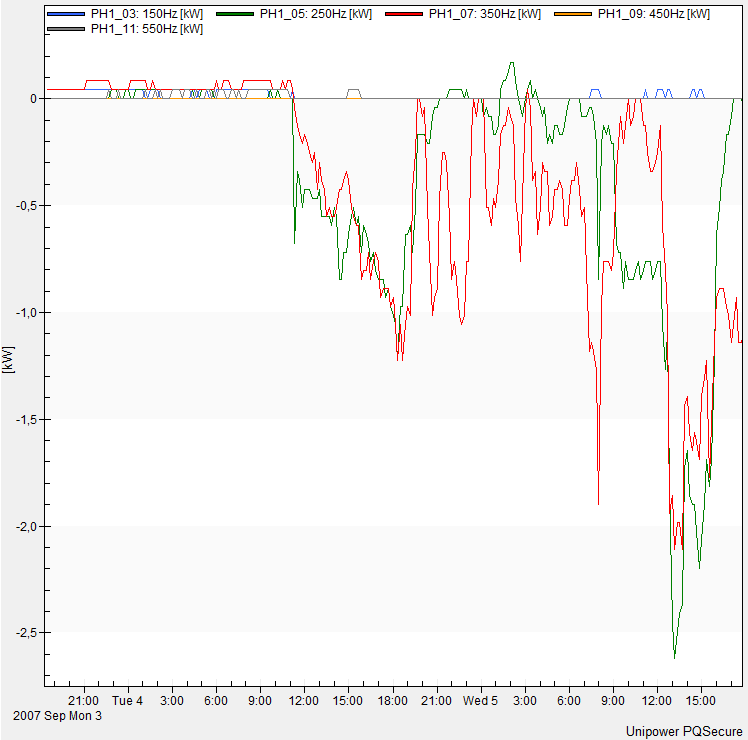

Como se muestra en la figura (análisis del espectro de potencia armónica):

- 5º armónico (curva verde) exhibe características de potencia negativa consistentes

- El séptimo armónico (curva roja) demuestra patrones de potencia negativos sincrónicos

Los datos verifican de manera concluyente la distorsión armónica se origina del lado de la carga, de acuerdo con el fenómeno físico del flujo de energía de energía armónica desde el equipo hasta la red después de la desconexión del filtro

Valor de la aplicación técnica

El sistema de localización armónica de YT Electric integra los algoritmos de análisis de doble modo, lo que permite aplicaciones efectivas en:

1 Evaluación de la calidad de la calidad de la potencia del usuario industrial

2 Evaluación del rendimiento del equipo de mitigación armónica

3 Sistema de suministro de energía Rastreo de contaminación armónica

4 Anomalía de equipos eléctricos Advertencia temprana

Nuestro equipo de ingeniería proporciona servicios integrales que incluyen pruebas armónicas en el sitio, modelado de simulación y diseño de soluciones de mitigación personalizada Para soporte técnico profesional, comuníquese con nuestros expertos en calidad de potencia en david@yt-electric.com
