APF en la fabricación de automóviles: de dónde proceden los armónicos, cuánto cuestan y cómo mitigarlos

En las plantas de fabricación de automóviles de gran volumen de producción, la fiabilidad de la energía eléctrica condiciona directamente el volumen de producción y el rendimiento de los vehículos. Una planta de montaje no sufre un problema de armónicos único y uniforme: se enfrenta a tres perfiles de generación de armónicos fundamentalmente distintos en sus talleres de fabricación principales: ráfagas transitorias de subciclo en el taller de carrocería robotizado, distorsión continua de orden bajo procedente de las prensas de estampado y los accionamientos de los transportadores, y rectificación de CC multipulso pesada en el taller de pintura.

En una industria donde el tiempo de inactividad no planificado de la línea de montaje cuesta entre 20 000 y 50 000 USD por minuto, el disparo intempestivo de interruptores provocado por armónicos, la dispersión en los puntos de soldadura, los bloqueos de los controladores de los robots y el sobrecalentamiento de los transformadores representan riesgos operativos inaceptables. La implantación de Filtros Activos de Potencia (APF / AHF) modulares y de Generadores Estáticos de Reactiva (SVG) dinámicos proporciona un mecanismo de respuesta inferior a 5 milisegundos para estabilizar la tensión de la barra, proteger la robótica automatizada y recuperar la capacidad térmica de los transformadores bajo las normas IEEE 519.

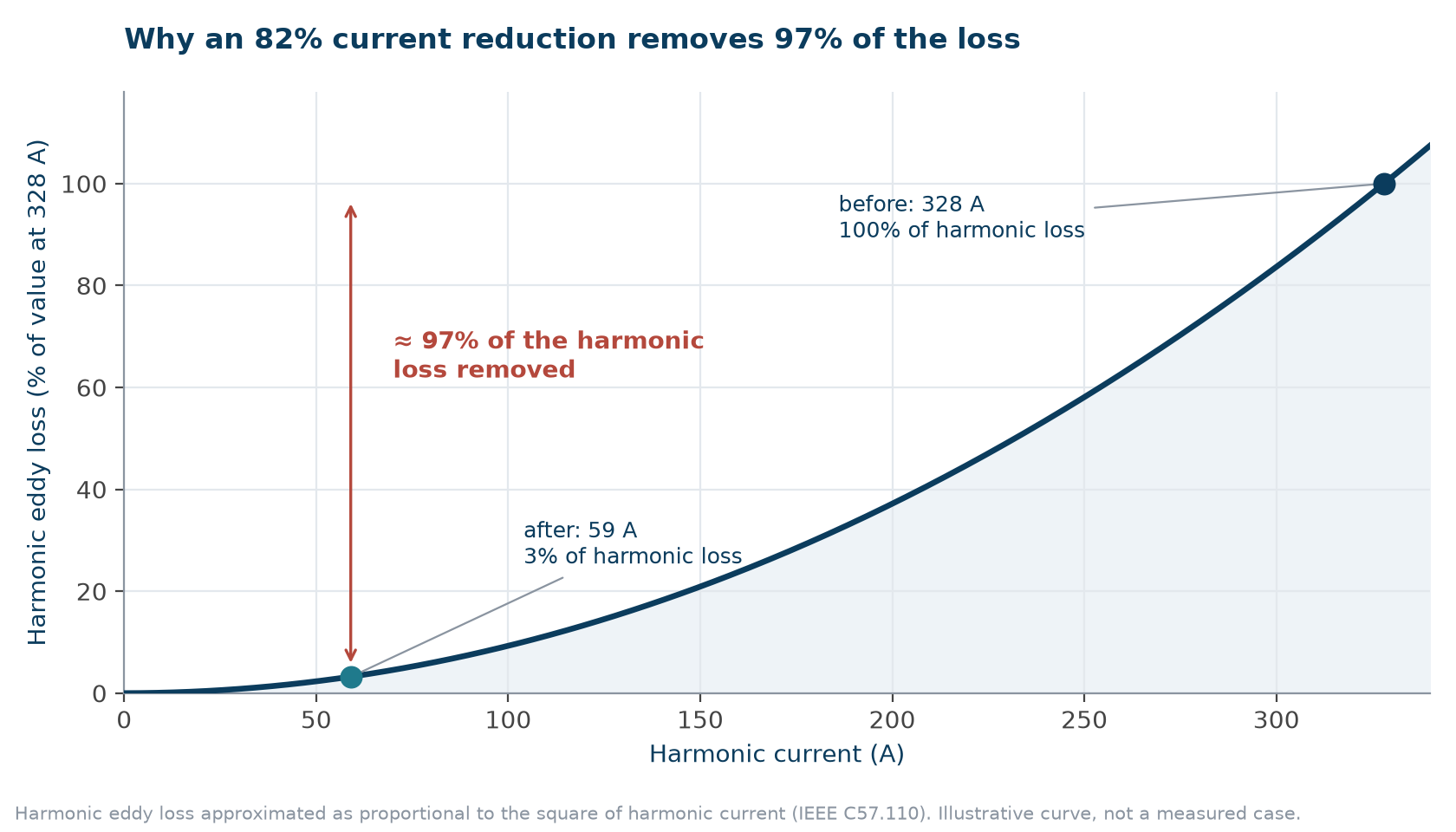

Figura 1: La pérdida por corrientes de Foucault armónicas disminuye con el cuadrado de la corriente armónica: una reducción de corriente del 82 % elimina aproximadamente el 97 % de las pérdidas

1. Tres talleres de producción automotriz, tres modos de falla por armónicos distintos

Un sistema de filtrado dimensionado de forma genérica para un proceso no logrará proteger los demás. Los ingenieros de distribución eléctrica automotriz deben aislar las firmas eléctricas específicas en toda la planta:

A. Taller de carrocería: Transitorios en soldadura robotizada por resistencia y MFDC

Las líneas de carrocería en blanco (BIW) de automoción despliegan cientos de soldadores de punto robotizados que operan en secuencias rápidas. La soldadura por resistencia es una carga pulsada controlada por tiristores que se disparan durante solo 3 a 15 ciclos de CA por punto. Esto genera fuertes picos de corriente discontinuos con altas velocidades de elevación (di/dt), inyectando interarmónicos de banda ancha y distorsión en el paso por cero de la tensión. Los soldadores de tiristores se disparan a un ángulo referenciado al paso por cero de la tensión; cuando la distorsión armónica desplaza el paso por cero, el ángulo de disparo se desvía, lo que produce dispersión en los puntos de soldadura, picaduras en los electrodos y defectos de calidad en la soldadura sin generar una falla explícita en el controlador. La mitigación mediante APF requiere una respuesta dinámica inferior a 5 milisegundos para actuar dentro del intervalo de soldadura.

B. Estampado y tren motriz: Variadores de frecuencia (VFD) pesados

Las prensas mecánicas de estampado, los sistemas de transferencia y los transportadores aéreos utilizan VFD de 6 y 12 pulsos con rectificadores de entrada de diodos o tiristores. Estos accionamientos inyectan corrientes armónicas constantes y predecibles de 5.º (250/300 Hz), 7.º (350/420 Hz), 11.º y 13.er orden. A la velocidad máxima de estampado, la distorsión armónica total de corriente (THDi) alcanza del 30 % al 45 %, lo que provoca un calentamiento extremo por corrientes de Foucault armónicas en los transformadores de distribución y las bajantes de canalizaciones eléctricas (busways).

C. Taller de pintura: Rectificadores de electrodeposición catódica (E-Coat)

Los tanques de pintura por electrodeposición requieren una rectificación masiva de corriente continua que funciona las 24 horas del día, los 7 días de la semana. Los rectificadores de tiristores de 6 y 12 pulsos de alta capacidad contribuyen con corrientes armónicas continuas de bajo orden. En combinación con la iluminación LED de gran altura y los cargadores de baterías de vehículos guiados automáticamente (AGV), los tableros eléctricos del taller de pintura experimentan armónicos triplen severos (3.º, 9.º) que sobrecargan los conductores neutros y degradan la calidad de la forma de onda de tensión en el PCC principal.

2. Modelado de Pérdidas Económicas: Dónde Impactan los Costos Armónicos en una Planta Automotriz

La justificación financiera del filtrado activo va mucho más allá de las multas por incumplimiento de las normativas de servicios públicos. Considere un tablero de distribución automotriz representativo de 1.400 kVA y 690 V que opera con un THD de corriente del 28 %:

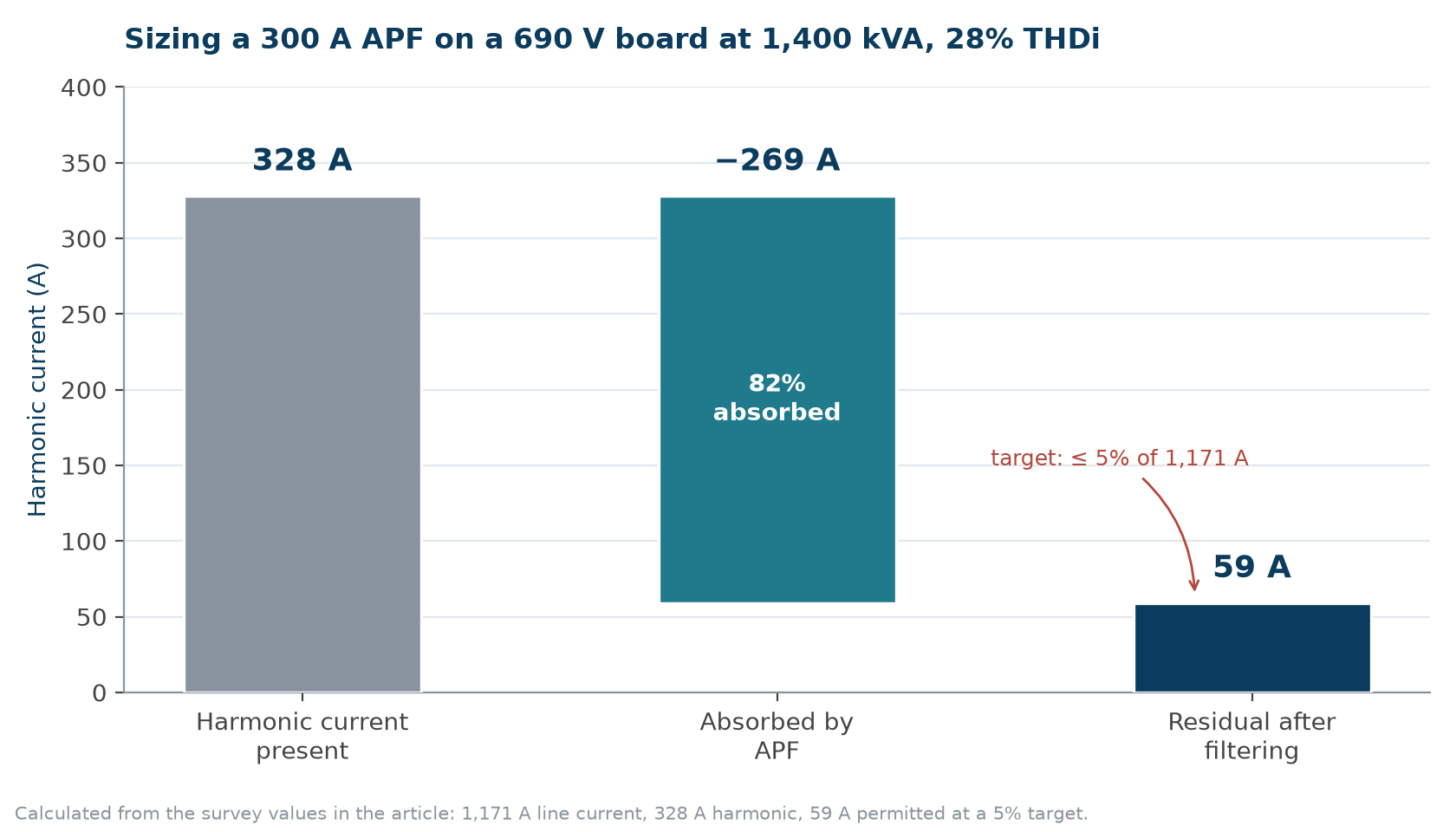

Figura 2: Cálculo paso a paso del dimensionamiento del APF para barra de distribución automotriz de 1.400 kVA

A 1400 kVA, la corriente de línea equivale a 1171 A. Un 28 % de THDi introduce 328 A de corriente armónica no productiva. Filtrar a un residuo del 5 % según la norma IEEE 519 deja aproximadamente 59 A de corriente armónica, absorbiendo 269 A a través de un módulo APF estándar de 300 A.

Las ganancias operativas directas están regidas por la física armónica:

• 97 % de reducción en las pérdidas por corrientes parásitas armónicas:Las pérdidas por corrientes parásitas en los devanados del transformador varían con el cuadrado de la corriente armónica (P_EC ∝ I_h² × f_h²). Una reducción del 82% en la corriente armónica elimina aproximadamente97% de las pérdidas por corrientes parásitas armónicas. Bajo la norma IEEE C57.110, esto reduce drásticamente las temperaturas de los puntos calientes, duplica la vida útil del aislamiento y evita el reemplazo prematuro del transformador.
• Eliminación de desperdicios de soldadura robótica: El voltaje sinusoidal estable de la barra colectora previene la fluctuación en el tiempo de cruce por cero en los controladores de tiristores, eliminando miles de soldaduras defectuosas por semana y reduciendo el retrabajo de inspección automatizada.
• Capacidad de transformador recuperada:Recuperar de 200 kVA a 400 kVA de capacidad térmica permite a la planta añadir nuevas celdas de herramientas robóticas a los tableros eléctricos existentes sin poner en marcha una nueva subestación multimillonaria.

3. Arquitectura de dimensionamiento de ingeniería y ubicación de CT

Garantizar que un filtro de potencia activa funcione de manera confiable en una planta automotriz depende de la precisión del estudio y de la colocación adecuada del transformador de corriente (CT):

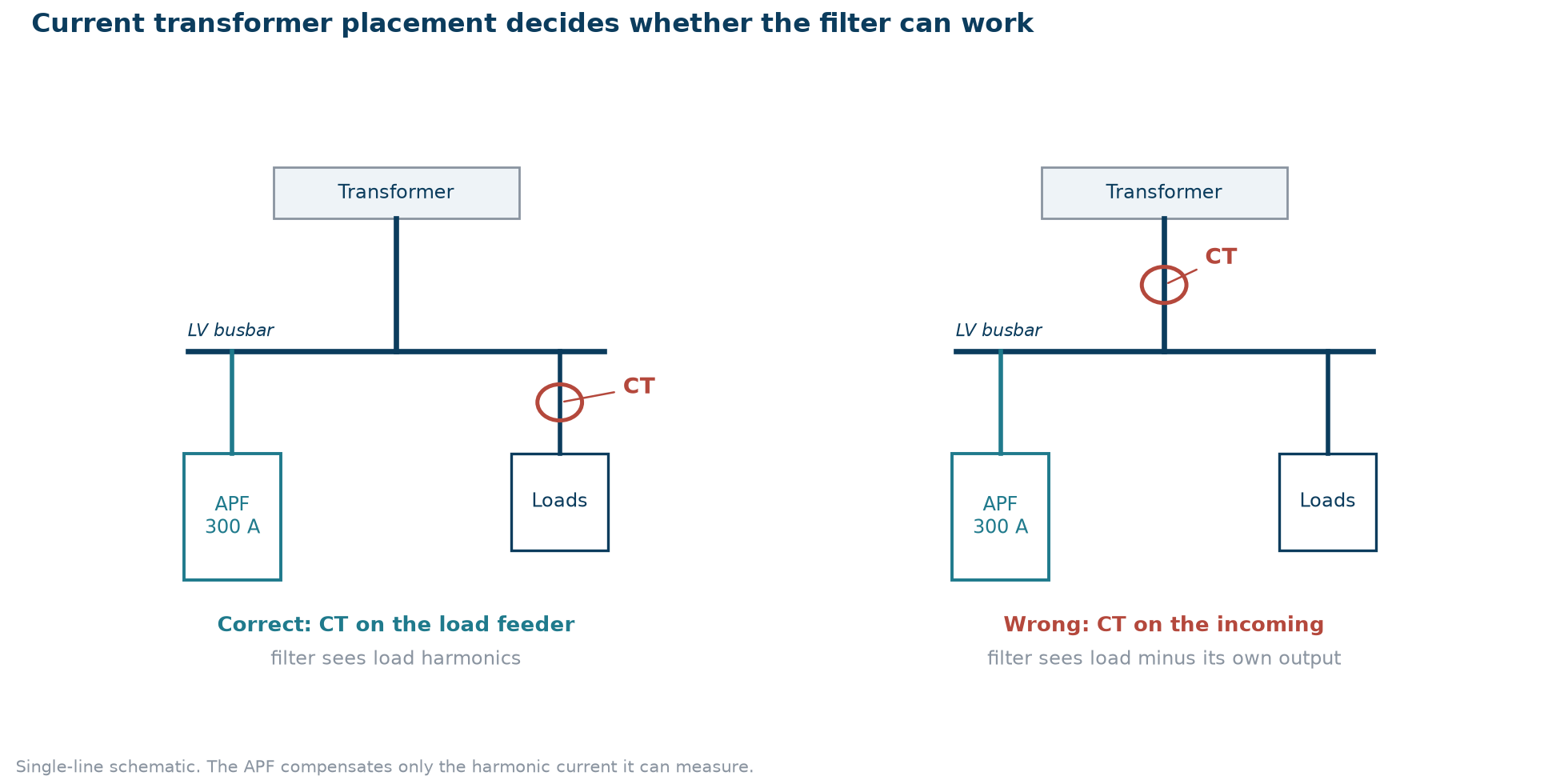

Figura 3: TC en el alimentador de carga frente al bus de entrada: solo los TC del lado de carga permiten una medición precisa de corriente no lineal

Reglas críticas de instalación para plantas de automoción:

• Configuración de TC en el lado de la carga: Los TC deben instalarse en el lado del alimentador de carga del punto de conexión del APF. Esto permite que el filtro mida directamente la distorsión armónica bruta producida por las cargas no lineales, en lugar de medir la suma filtrada de la carga y su propia salida de cancelación.
• Estudio en el percentil 95 de producción completa: Un estudio de calidad de energía realizado durante un fin de semana de mantenimiento o un turno parcial subdimensionará drásticamente el filtro. El registro debe capturar al menos 7 días completos de producción en todos los turnos de embutición, soldadura y pintura.
• Reducción de potencia térmica en salas de interruptores:Las subestaciones eléctricas de las plantas de automoción superan frecuentemente los 40 °C durante la producción de verano. Los módulos APF deben especificarse en función de la capacidad de corriente reducida a las temperaturas ambiente reales de la sala de interruptores, en lugar de las clasificaciones nominales estándar de 25 °C.

4. Preguntas frecuentes (FAQ)

¿Los soldadores de CC de media frecuencia (MFDC) todavía requieren un filtro de potencia activo?

Sí. Aunque los soldadores MFDC utilizan transformadores inversores internos de 1.000 Hz que son menos sensibles a la fluctuación del paso por cero de la tensión de línea que los soldadores de tiristores de CA, sus rectificadores de extremo frontal de 3 fases siguen consumiendo sustanciales corrientes armónicas de los órdenes 5°, 7°, 11° y 13°. En líneas de soldadura de alta densidad, las corrientes armónicas acumuladas siguen sobrecalentando los transformadores de distribución y distorsionando las barras colectoras compartidas.

¿Por qué es obligatorio un tiempo de respuesta inferior a 5 ms para los talleres de carrocería de automoción?

Los ciclos de soldadura por puntos suelen durar solo entre 60 y 300 milisegundos. Los filtros pasivos convencionales o los compensadores electrónicos lentos (tiempos de respuesta >20 ms) responden demasiado tarde, perdiendo por completo el impulso de soldadura o inyectando compensación después de que la carga se haya desconectado. Los APF modulares de YT Electric utilizan conmutación IGBT de 25,6 kHz para detectar, calcular y neutralizar los transitorios armónicos en un plazo de 5 milisegundos, muy dentro del primer semiciclo de la soldadura.

¿La instalación de un APF reducirá significativamente la factura eléctrica de la planta?

La reducción directa en el consumo de kilovatios-hora proviene de eliminar las pérdidas en cobre I²R y por corrientes parásitas en los transformadores (típicamente una reducción del 3% al 6% en las pérdidas de distribución). Sin embargo, el retorno financiero principal se deriva de evitar paradas de línea (20.000$-50.000$/min), reducir los paneles de vehículos defectuosos, eliminar las penalizaciones de la compañía eléctrica por bajo factor de potencia y posponer los gastos de capital en subestaciones.

¿Se pueden integrar los módulos APF de YT Electric en los MCC de automoción existentes?

Sí. YT Electric ofrece módulos estándar montados en rack de 19 pulgadas, envolventes compactas de montaje en pared (50A a 150A) y armarios IP31/IP54 de suelo llave en mano (hasta 900A por armario) con capacidades de expansión en paralelo de hasta 2.000A. Los protocolos de comunicación estándar Modbus-RTU y Ethernet se interconectan sin problemas con el SCADA de la planta y las plataformas de PLC Rockwell / Siemens.
