Estudio de caso en Jiangsu: Gabinete híbrido de compensación reactiva y armónica

Jiangsu Non Woven, fundada en 2002, cuenta con 20 años de experiencia en la producción de telas no tejidas. Es un fabricante de alta calidad de telas no tejidas de alta gama que integra I+D, producción y posventa. La fábrica, ubicada en Zhitang Town, Changshu City, provincia de Jiangsu, es una reconocida planta de producción de telas no tejidas en China. Con una superficie de 15.000 metros cuadrados y una capacidad de producción diaria de 40 toneladas, produce una variedad de telas no tejidas de fibra corta, incluyendo telas no tejidas meltblown, telas con base de cuero sintético, telas no tejidas punzonadas, telas no tejidas de polipropileno, almohadillas absorbentes, telas no tejidas filtrantes, algodón antibacteriano, materiales para interiores de automóviles, almohadillas absorbentes de aceite y otros productos no tejidos. Sus productos se utilizan ampliamente en medicina, automóviles, cuero, calzado deportivo, textiles para el hogar, hogares inteligentes y otros sectores.

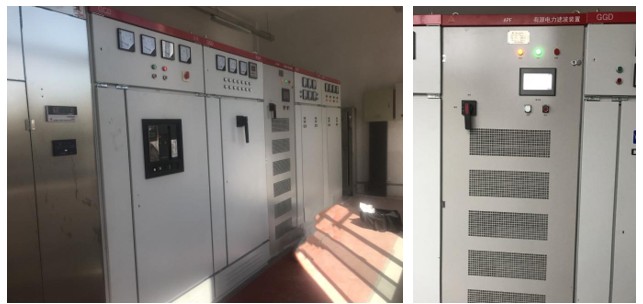

El equipo de la fábrica incluye principalmente cardadoras, punzadoras, hornos para tela no tejida, laminadoras, etc., lo que genera una gran cantidad de armónicos durante el proceso de producción, lo que provoca el funcionamiento incorrecto del gabinete de compensación de capacitancia en planta, y a menudo la formación de abombamientos en los condensadores y la rotura de los contactores. Para garantizar el correcto funcionamiento del gabinete capacitivo en planta, se instala un gabinete de filtro activo de 300 A para el control de armónicos.

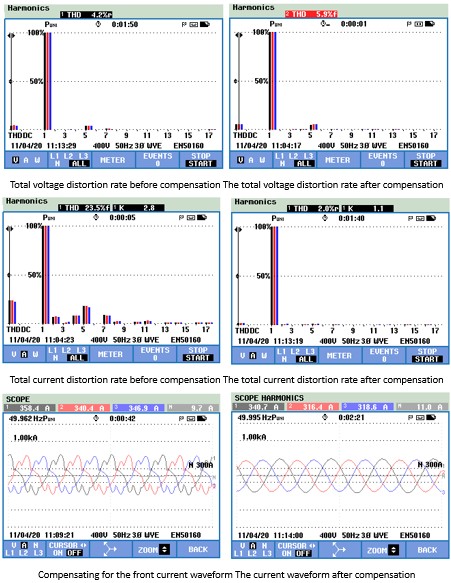

La tasa de distorsión de tensión in situ es del 5,9 %, superando el límite estándar nacional del 5 %. La tasa de distorsión de corriente es del 23,5 %. La corriente armónica se compone principalmente de armónicos 3.º y 5.º, con una pequeña cantidad de armónicos pares 2.º y 4.º. Tras el tratamiento, la tasa de distorsión de tensión se redujo al 4,2 % y la de corriente al 2,0 %, lo que permitió que el gabinete de compensación de condensadores in situ funcionara con normalidad sin fallos.
