¿Qué es la electricidad?

Toda la materia en la naturaleza se compone de átomos, y cada átomo se compone de un núcleo con carga positiva y un cierto número de electrones con carga negativa, y los electrones giran alrededor del núcleo a gran velocidad. En circunstancias normales, la carga positiva de la banda del núcleo es igual a la carga negativa de la banda de electrones, por lo que el objeto general no está cargado. Cuando los electrones abandonan el núcleo por una fuerza externa, corren de un objeto a otro, de modo que el objeto se carga. Los objetos que pierden electrones tienen carga positiva y los objetos que ganan electrones tienen carga negativa.

¿Qué es actual?

El movimiento de electrones en un conductor por una fuerza externa formará una corriente, y la dirección de la corriente es opuesta a la dirección del movimiento de los electrones. La unidad de corriente es el amperio A.

Si la dirección de la corriente no cambia con el tiempo, se llama corriente continua; si la dirección y la magnitud de la corriente cambian periódicamente, se llama corriente alterna.

La corriente continua y la corriente alterna se pueden convertir entre sí, el proceso de conversión de corriente alterna en corriente continua se denomina rectificación, y el proceso de conversión de corriente continua en corriente alterna se denomina inversión.

¿Qué es el voltaje?

El voltaje es lo que impulsa el movimiento direccional de las cargas libres para formar una corriente eléctrica. La corriente eléctrica puede fluir en un cable también porque hay una diferencia entre un potencial alto y un potencial bajo en la corriente. Esta diferencia se llama diferencia de potencial, también llamada tensión. El voltaje también se divide en voltaje de CC y voltaje de CA.

En un sistema trifásico de cuatro hilos, el voltaje se divide en voltaje de fase y voltaje de línea. El voltaje de fase se refiere al voltaje entre las fases A, B, C y N, y el voltaje de línea se refiere al voltaje entre las fases A, B y C. En nuestra vida diaria, el voltaje de fase es de 220 V y el voltaje de línea es de 380 V. Tensión de línea = tensión de fase x √3. En la actualidad, el nivel de voltaje que se suele decir en la industria se refiere al voltaje de línea.

¿Qué es el poder?

La potencia se refiere a la cantidad de trabajo realizado por un objeto en la unidad de tiempo, es decir, la potencia es una cantidad física que describe la velocidad del trabajo.

La potencia se divide en potencia aparente S (kVA), potencia activa P (kW), potencia reactiva Q (kvar), la potencia aparente es la suma de la potencia reactiva y la potencia activa, y la relación entre ellas es S²=P²+Q².

Potencia = Voltaje x Corriente. Tomando como ejemplo un generador de var estático de 30 kVAr, en el caso de un voltaje nominal de 400 V, la corriente nominal es de 45 A. El método de cálculo específico es:

Primero calcule la capacidad monofásica = 30x1000/3 = 10000var, y luego divida por el voltaje de fase 400/√3 para obtener la corriente 43.3A.

Potencia activa y potencia reactiva

La potencia activa es la potencia requerida para asegurar el funcionamiento normal del equipo, es decir, para convertir la energía eléctrica en otras formas de energía, como energía mecánica, energía lumínica, energía térmica, etc.

La potencia reactiva es relativamente abstracta, se utiliza principalmente para el intercambio de campos eléctricos y magnéticos en el circuito y no realiza trabajo externo. La potencia reactiva se divide en potencia reactiva inductiva y potencia reactiva capacitiva.

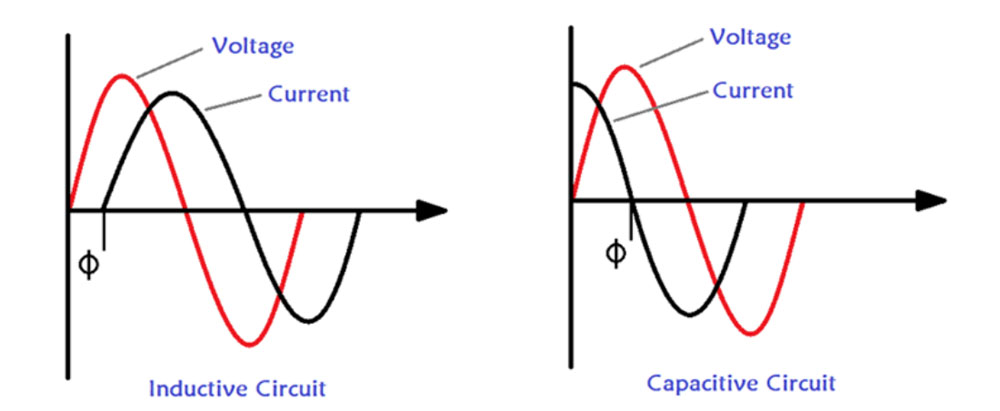

El voltaje reactivo inductivo conduce a la corriente, porque la corriente del inductor no puede cambiar abruptamente, y el voltaje del inductor conducirá a la corriente;

El voltaje reactivo capacitivo retrasa la corriente, porque el voltaje del capacitor no se puede cambiar abruptamente, y la corriente a través del voltaje del capacitor se retrasará.

SVG y corriente de adelanto o atraso

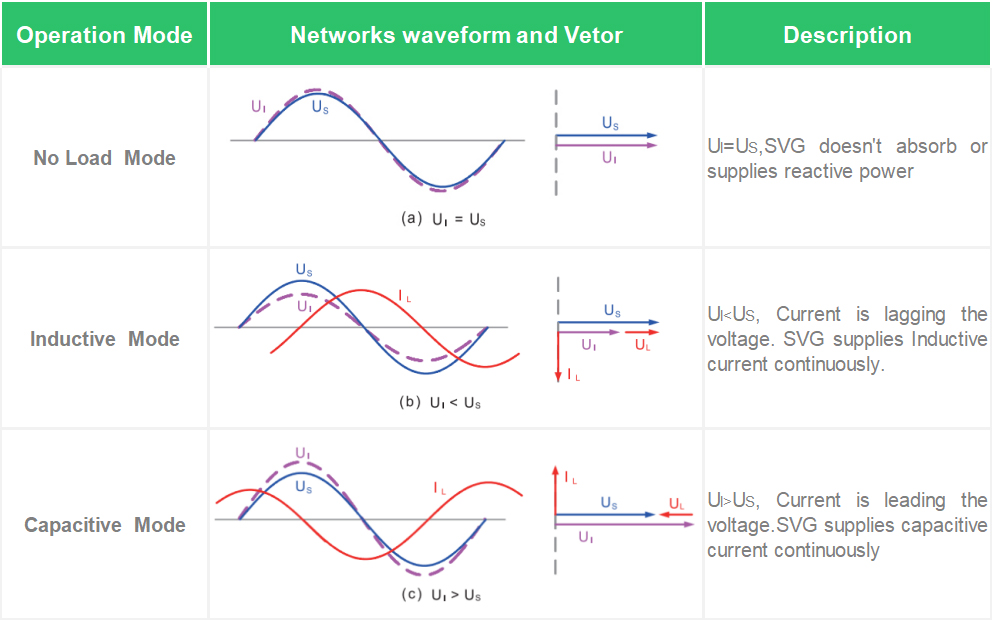

La corriente de carga se detecta a través de CT externos y se alimenta al DSP y la CPU internos, donde un algoritmo de potencia reactiva instantánea separa la potencia activa de la potencia reactiva. Un requisito de potencia reactiva de compensación se calcula de forma dinámica y precisa y se envía al control IGBT donde se genera una señal PWM a una frecuencia de conmutación de 25,6 kHz. Una potencia reactiva capacitiva compensadora o potencia reactiva inductiva se controla mediante la manipulación del voltaje del bus de CC en comparación con el voltaje de la línea de CA. Así fluirá una corriente capacitiva o corriente inductiva, creando un intercambio de energía reactiva con la red.

El generador de var estático YTPQC detecta la diferencia de ángulo de fase y genera corriente de adelanto o atraso en la red, lo que hace que el ángulo de fase de la corriente sea casi el mismo que el del voltaje en el lado del transformador, lo que significa que el factor de potencia fundamental es la unidad. SVG puede ajustar continuamente la potencia reactiva de forma dinámica y bidireccional (adelantada o atrasada). No hay posibilidad de resonancia del sistema e incluso en condiciones de bajo voltaje, SVG proporcionará una compensación de potencia reactiva completa. El YTPQC SVG está 100 % basado en un inversor, por lo que no hay capacitores de CA que fallen.

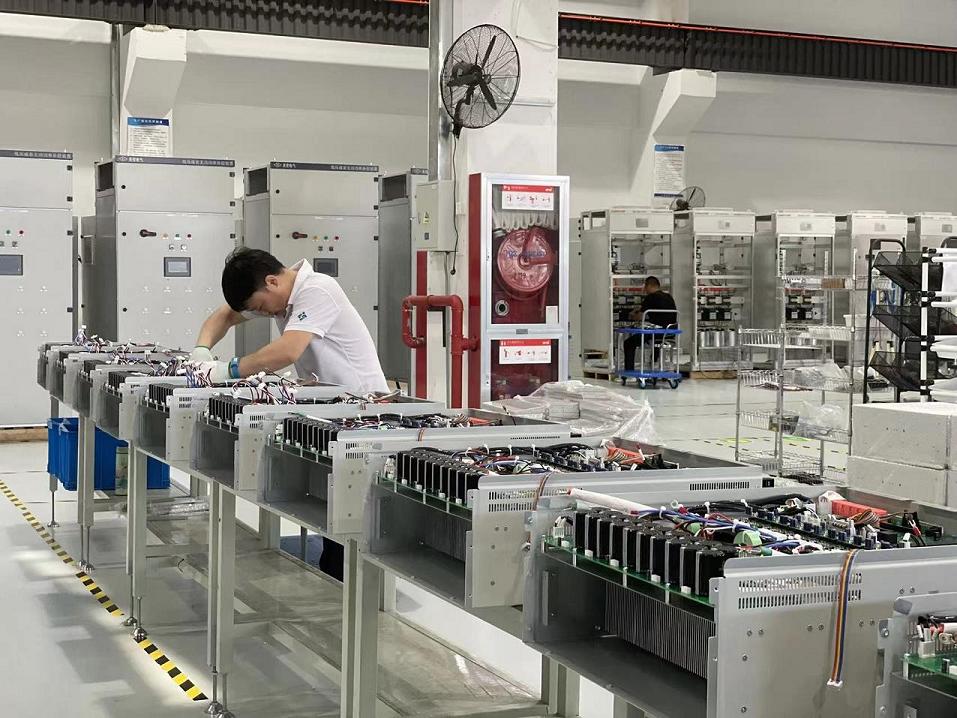

Serie YTPQC-SVG

Los módulos y paneles de soporte YTPQC-SVG , y los módulos SVG se dividen en módulos SVG montados en la pared, SVG montados en bastidor y de aterrizaje libre, cuya capacidad cubre desde 10 kVAr hasta 100 kVAr (tome un producto de nivel 400V, por ejemplo)

Y capacidad de cobertura de paneles SVG desde 100kVAr hasta 500kVAr.
