SVG sin ventilador: Compensación silenciosa de potencia reactiva

Cuando los equipos de calidad de energía también deben ser silenciosos

Un Generador estático de var normalmente se evalúa por su capacidad de potencia reactiva, tiempo de respuesta, control del factor de potencia y compensación de armónicos. En muchas instalaciones, la sala de equipos añade otro requisito: la solución también debe controlar el ruido, la exposición al polvo y las demandas de mantenimiento.

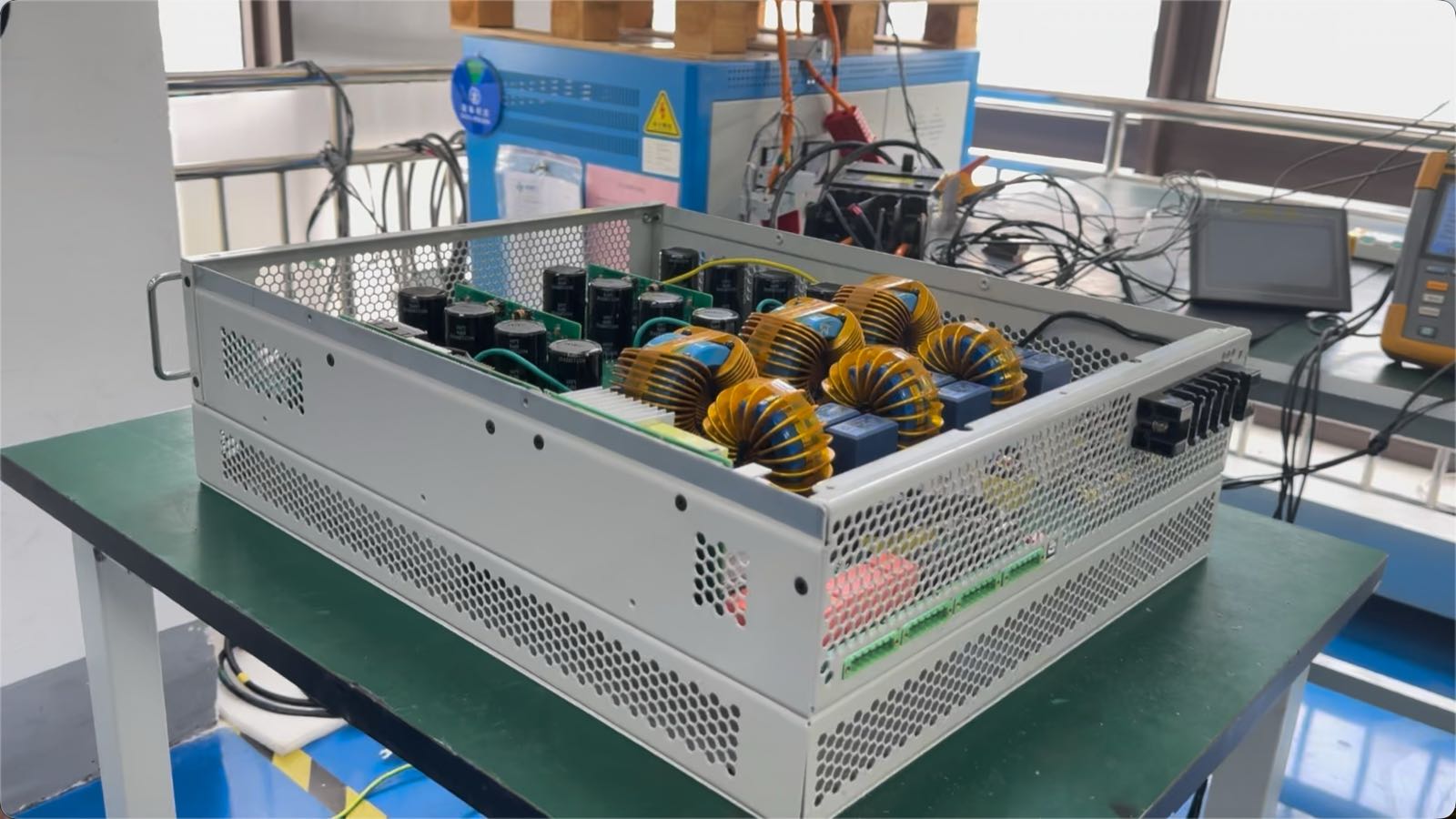

El Generador estático de var sin ventilador de YT Electric utiliza disipación de calor natural en lugar de un ventilador de refrigeración interno. La plataforma compacta SVG proporciona compensación de potencia reactiva inductiva y capacitiva, además de compensación de armónicos del orden 2 al 25.

La refrigeración natural cambia el enfoque del mantenimiento

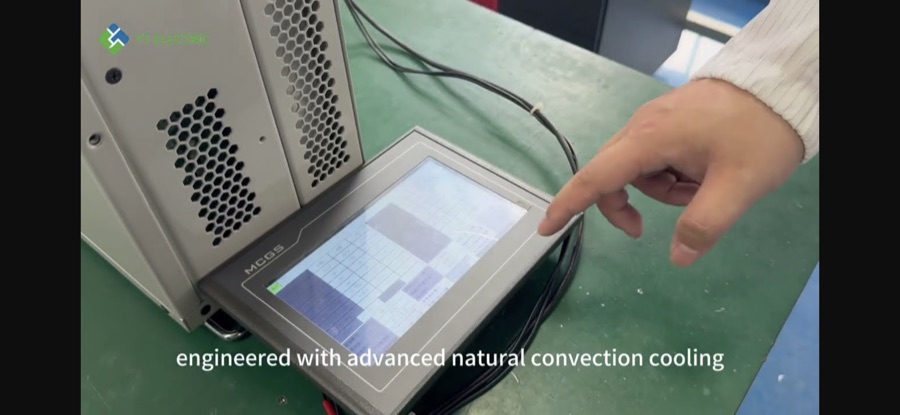

La diferencia más visible con respecto a un diseño convencional refrigerado por ventilador es el método de refrigeración. El video presenta tres efectos prácticos de la disipación de calor natural: funcionamiento silencioso, menor acumulación de polvo alrededor de la electrónica sensible y menos preocupaciones de mantenimiento relacionadas con el ventilador.

La ficha técnica especifica un ruido ≤40 dB, protección IP20, dimensiones de 440 × 578,5 × 175 mm y un peso indicado de 28 kg. Estos valores ayudan a la planificación del panel, pero los instaladores aún deben proporcionar la separación requerida, el acceso para cables y el espacio térmico.

Compensación de potencia reactiva para cargas inductivas y capacitivas

Una instalación puede alternar entre condiciones en retraso y en adelanto a medida que los motores, transformadores, sistemas SAI, bancos de condensadores y cargas electrónicas de potencia cambian de estado. El SVG sin ventilador admite la compensación de potencia reactiva tanto inductiva como capacitiva dentro de la capacidad seleccionada.

Los datos suministrados especifican FP≥0,99 como referencia de compensación reactiva. El resultado obtenido en la instalación sigue dependiendo de la disposición de los TC, el punto de medición, el perfil de carga, la tensión del sistema, la capacidad disponible y los ajustes de puesta en servicio. El control DSP+FPGA, una pantalla HMI LCD de 4,3 o 7 pulgadas y la comunicación Modbus a través de RS485 facilitan la monitorización local y la integración del sistema.

Compensación de armónicos del orden 2 al 25

La compensación de potencia reactiva y el filtrado de armónicos son tareas de ingeniería distintas. Un banco de condensadores puede corregir parte de un problema de factor de potencia, pero no elimina de forma activa la corriente armónica. En sitios con una exigencia armónica mayor, un Filtro activo de potencia APF dedicado cancela la corriente armónica en tiempo real. Para rectificadores, variadores de frecuencia, sistemas SAI y otras cargas no lineales, mida el espectro armónico antes de seleccionar el equipo.

La ficha técnica especifica compensación del orden 2 al 25, compensación selectiva o completa, y una capacidad máxima de compensación armónica del 100 % de la capacidad nominal. Indica una tasa de filtrado armónico ≥95 %. El resultado obtenido depende del espectro armónico, la impedancia de la fuente, la precisión de los TC, la tensión del sistema y la capacidad asignada a la carga armónica.

En el video, un analizador de calidad de energía Fluke y la interfaz del producto muestran la compensación de potencia reactiva en tiempo real, la mejora del factor de potencia hacia 0,99 y el filtrado de armónicos del orden 2 al 25. La demostración reporta una tasa de filtrado de hasta el 95 % con una respuesta inferior a 5 milisegundos.

El tiempo de respuesta es importante cuando las cargas cambian rápidamente

Un dispositivo de compensación debe reaccionar lo suficientemente rápido como para seguir la carga. La ficha técnica especifica un tiempo de respuesta total ≤5 ms y un tiempo de respuesta instantáneo ≤50 μs; estos son puntos diferentes en el proceso de control y compensación.

Los equipos de compras deben preguntar cómo se mide la respuesta, en qué punto de operación, con qué forma de onda de carga y si la capacidad seleccionada puede suministrar la corriente requerida. Mida el funcionamiento normal, la carga pico, los eventos de conmutación y las condiciones que causan el problema de calidad de energía.

Comparación técnica: diseños de SVG refrigerados por ventilador y sin ventilador

Esta tabla compara las consideraciones de diseño; los ingenieros deben comparar las hojas de datos completas, las condiciones de servicio y los requisitos de puesta en marcha de los modelos seleccionados.

Matriz de selección para el SVG sin ventilador

La hoja de datos indica que las temperaturas ambiente más altas reducen la capacidad de salida. Por encima de los 1500 m, la capacidad se reduce en un 1% por cada 100 m adicionales. Estos límites deben verificarse antes de finalizar el pedido, especialmente para gabinetes compactos o instalaciones a gran altitud.

Qué verificar antes de la adquisición

Comience con una medición de la calidad de la energía en lugar de una estimación del tamaño del transformador. Registre el voltaje, la corriente, la potencia activa, la potencia reactiva, el factor de potencia y los órdenes armónicos individuales en el punto de conexión previsto, incluyendo bancos de capacitores, equipos UPS y filtros en sus estados operativos.

Confirme el tipo de conexión y la disposición de los TC: los sistemas trifásicos de tres y cuatro hilos requieren diferentes configuraciones de medición y compensación. Verifique la polaridad del TC, la secuencia de fases y la ubicación. Finalmente, confirme el espacio libre para refrigeración natural, el acceso a la HMI, las condiciones de servicio y los requisitos de RS485 antes de la fabricación del panel.

Preguntas frecuentes para ingenieros y equipos de adquisiciones

¿Es un SVG sin ventilador adecuado para todos los proyectos de calidad de energía?

Ninguna topología de compensación única se adapta a todas las instalaciones. El SVG sin ventilador es un candidato sólido cuando la capacidad de 10 o 15 kvar, el bajo ruido acústico y la disipación de calor natural coinciden con el requisito medido. Los sistemas más grandes o complejos pueden requerir un rango de capacidad diferente o un sistema de calidad de energía coordinado.

¿Puede el SVG sin ventilador compensar tanto la potencia reactiva inductiva como la capacitiva?

Sí. La información del producto suministrada enumera la compensación de potencia reactiva tanto inductiva como capacitiva. El rango operativo final depende del modelo seleccionado, los ajustes de control y la condición medida del sistema.

¿El producto filtra todos los armónicos automáticamente?

La hoja de datos enumera la compensación de armónicos de 2.º a 25.º orden, con compensación selectiva o completa. Los ingenieros aún deben medir el espectro armónico del sitio y seleccionar el modo de compensación de acuerdo con los órdenes armónicos dominantes y la capacidad nominal disponible.

¿Qué se debe verificar antes de pedir una unidad de 10 kvar o 15 kvar?

Confirme la demanda de kvar medida, el factor de potencia objetivo, la corriente armónica, el voltaje, el tipo de cableado, la posición del TC, la temperatura ambiente, la altitud y los requisitos de comunicación. La clasificación de 10 kvar o 15 kvar debe seleccionarse a partir de las condiciones operativas medidas en lugar de solo por los kVA del transformador.

Conclusión: Diseño silencioso, calidad de energía medible

El generador estático de var (SVG) sin ventilador combina la compensación eléctrica con la comodidad de instalación. La disipación de calor natural elimina el ventilador de refrigeración interno, mientras que el nivel de ruido especificado de ≤40 dB admite aplicaciones donde la comodidad acústica es importante.

La plataforma YTPQC-SVG/xx-4-4L proporciona compensación de potencia reactiva inductiva y capacitiva, compensación de armónicos de 2.º a 25.º orden, rendimiento de referencia PF≥0.99, una tasa de filtro armónico listada de ≥95%, tiempo de respuesta total de ≤5 ms y pérdida del sistema de ≤2.5%. El video demuestra estas funciones con un analizador de calidad de energía y la interfaz del producto.

Lectura relacionada: los ingenieros que trabajan con plantas con muchos VFD pueden comparar las topologías de convertidores en Filtro armónico activo de 3 niveles para corrección de THDi.

Para una recomendación específica del proyecto, comparta el voltaje, el perfil de kvar, el espectro armónico, el tipo de conexión y las condiciones de instalación con YT Electric. Nuestro equipo de calidad de energía puede revisar la adecuación y definir la configuración apropiada.

Comuníquese con YT Electric para una revisión de la aplicación del SVG sin ventilador y una cotización del proyecto.
