Cómo seleccionar el mejor transformador actual para AHF

¿Por qué la selección de CT es el núcleo del rendimiento del sistema AHF?

El transformador actual (CT), como el "órgano de detección" del Filtro armónico activo (AHF), afecta directamente la precisión de la detección armónica y la velocidad de respuesta dinámica Si la CT no se selecciona correctamente, pueden ocurrir los siguientes problemas:

• Falta de la compensación armónica: se pierden los armónicos de baja frecuencia o alta frecuencia en la detección, generalmente dejando atrás la tercera y 5ª armónica
• Riesgo de sobrecarga del sistema: la saturación de TC conduce a errores de medición, lo que hace que el AHF compense en exceso o sub-compensado
• Desafíos de cumplimiento: no cumple con el requisito de IEEE519-2022 que la distorsión armónica total (THD) debería ser inferior al 5%

Los datos de la industria muestran que el 35% de las fallas de AHF a nivel mundial se deben a la selección incorrecta de CT (Fuente: Asociación Internacional de Calidad de Power, 2024) Al optimizar la configuración de CT, la eficiencia de la gestión armónica se puede aumentar hasta en un 40%

Cuatro criterios de selección para CTS dedicados por AHF

1 Grado de precisión y rango lineal

• Grado recomendado: Grado 0 2 o superior para garantizar que el error lineal sea inferior al ± 1% dentro del rango del 20% -120% de la corriente nominal
• Requisitos especiales: para fuentes armónicas de alta frecuencia, como hornos de arco y convertidores de frecuencia (por encima del 50º armónico), se debe seleccionar una TC de banda ancha (con un ancho de banda que cubre 0 1Hz-3kHz)

2 Método de instalación y adaptabilidad de la topología

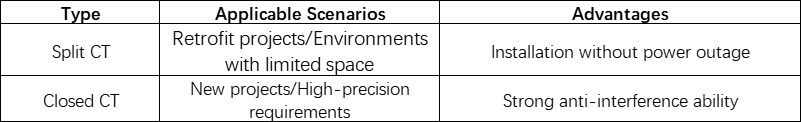

• Tipos comunes:

• Matriota de topología: para sistemas paralelos multi-AHF con una barra colectiva común, se recomienda un diseño de TC diferencial para eliminar la influencia de la corriente circulante

3 Tolerancia ambiental

• Escenarios industriales: seleccione CTS con una clasificación de protección IP65 para resistir el aceite, el polvo y las temperaturas extremas que van desde -40 ° C a 85 ° C
• Compatibilidad de EMC: necesita pasar la verificación del estándar IEC61000-4-8 para evitar la distorsión de la señal causada por la interferencia electromagnética

4 Estandarización de las interfaces de salida de señal

• Tipo de salida: Dale prioridad a las interfaces RTU 4-20MA o Modbus RTU, que son compatibles con los controladores AHF convencionales (como Schneider y ABB)
• Matriota de impedancia: la impedancia de carga del lado secundario de la TC debe coincidir con la impedancia de entrada del AHF (valor típico: ≤0 1Ω)

Casos prácticos: ¿Cómo afecta la selección de CT la eficiencia del sistema?

Caso 1: Gestión armónica del sistema de enfriamiento en un centro de datos (una compañía líder en Internet en China)

• Problema: Las bombas de enfriamiento de la unidad de frecuencia variable (VFD) generan armónicos de alta frecuencia por encima del armónico 25, y el ancho de banda insuficiente del CT original conduce a un retraso en la respuesta del AHF
• Solución: Reemplácelo con una CT de banda ancha (0 1Hz-5kHz) + Rogowski Coil para detección auxiliar
• Resultado: el THD se reduce de 8 7% a 2 3%, y los ahorros anuales de costos de electricidad superan los 120,000 dólares estadounidenses

Caso 2: Supresión armónica del sistema de iluminación LED (un edificio de hito en Shanghai)

• Desafío: el sistema de atenuación de iluminación genera armónicos intermitentes, y la linealidad insuficiente de la TC causa una falsa activación
• Plan de optimización: adoptar un algoritmo de calibración dinámica de precisión CT + de 1 grado
• Logro: la corriente de la línea neutral se reduce en un 63%, y la vida útil del equipo se extiende en un 30%

Guía de malentendidos comunes y evitación de dificultades

• Malentendidos: solo centrarse en la corriente nominal de la TC e ignorar las características del espectro armónico
• Corrección: use un analizador armónico portátil (como Fluke 435-II) para medir el espectro de carga en tiempo real y personalizar la curva de respuesta de frecuencia CT
• Malentendido: ignorar la influencia de la posición de instalación de CT en el error de fase
• La mejor práctica: la TC debe instalarse en el lado de la línea entrante del AHF, a 5 metros del filtro, y evitar la interferencia de los cables paralelos
• Malentendido: no considerar la estabilidad a largo plazo de la TC
• Sugerencia: Seleccione una TC con un material de aleación de aleación nanocristalina, con una tasa de deriva anual de menos de 0 05%

Tendencias futuras: CTS inteligente y predicción armónica impulsada por IA

Con la popularización de la tecnología gemela digital, la próxima generación de CTS integrará las siguientes funciones:

• Sensores integrados: monitoree la temperatura y la humedad en tiempo real y calibre automáticamente
• Capacidad de computación de borde: predecir la tendencia de los cambios armónicos a través de un modelo de IA local y ajustar dinámicamente los parámetros del AHF
• Traceabilidad de blockchain: registre los datos completos del ciclo de vida de la CT para cumplir con los requisitos de auditoría de gestión de energía ISO 50001
