El estándar IEEE 519-2022, llamado  Control armónico en sistemas de energía eléctrica , establece reglas para diseñar sistemas eléctricos para reducir la distorsión armónica.

¿Qué hace el estándar?

IEEE 519-2022 ayuda a los ingenieros a administrar armónicos en los sistemas de energía.

1. Cubre las cargas lineales (como motores y bombillas regulares) y cargas no lineales (como computadoras o luces LED).
2. El estándar hace tres cosas principales:
3. Explica cómo funcionan las formas de onda de voltaje y corriente en los sistemas de energía.

Establece límites para una distorsión aceptable en estas formas de onda.

• Da orientación sobre cómo deben interactuar las fuentes y equipos de energía. Términos clave para saber
• Cargas lineales : Dispositivos que no crean armónicos.
• Los ejemplos incluyen bombillas, motores y transformadores tradicionales. Cargas no lineales
• : Dispositivos que crean armónicos. Ejemplos son computadoras, impresoras e iluminación de eficiencia energética.
•

Punto de acoplamiento común (PCC)

: El lugar donde su equipo se conecta a la red eléctrica, como un medidor o transformador.

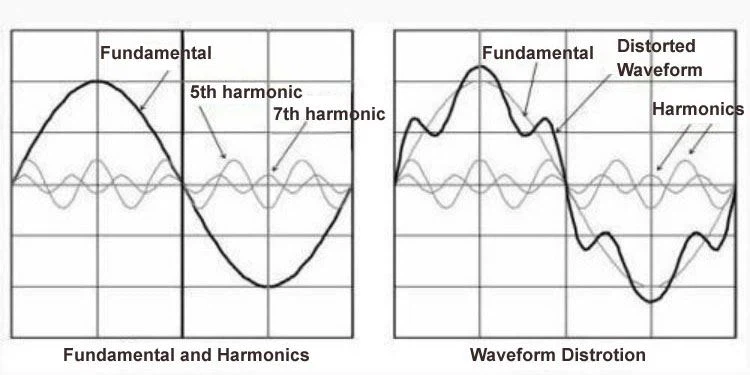

1. Armonía : Corrientes o voltajes adicionales que vibran a los múltiplos de la frecuencia base del sistema.
2. Por ejemplo, en un sistema de 60 Hz, el tercer armónico es de 180 Hz. Por qué los armónicos son un problema

Los armónicos causan dos problemas principales:

Calentamiento excesivo

• : Hacen cables, transformadores y motores más calientes de lo normal, lo que puede dañarlos. Corrientes no deseadas
• : Estos pueden tropezar con los interruptores de circuitos, interrumpir las líneas telefónicas o causar máquinas como unidades de velocidad variable al mal funcionamiento. ¿Para qué sirven los límites de distorsión de voltaje?

Los límites de distorsión de voltaje del estándar protegen tanto los sistemas de energía como los equipos de usuario.

Para cumplir con estos límites:

• Usuarios
• Debe asegurarse de que su equipo no produzca demasiadas corrientes armónicas.
• Por ejemplo, agregar nuevos dispositivos no debería empeorar la distorsión de voltaje.

Compañías eléctricas

Debe administrar las propiedades eléctricas de la cuadrícula para mantener baja la distorsión del voltaje cuando sea necesario.

• Actualizaciones de clave en IEEE 519-2022
• La versión 2022 mejora los estándares anteriores (como IEEE 519-2014) por:
• Agregar mejores métodos para medir los armónicos.

Explicando cómo analizar los datos estadísticamente.

Dar reglas más claras para sistemas con cargas lineales y no lineales mixtas.

Cómo usar el estándar

Comience leyendo el documento oficial IEEE 519-2022.

• Concentrarse en:
• Definiciones de términos como PCC y armónicos.
• Tablas que enumeran los niveles máximos de distorsión permitidos.

Pautas para el diseño de sistemas con equipos antiguos (lineales) y modernos (no lineales).

Control de armónicos en sistemas de energía

YT Electric ofrece soluciones efectivas para cumplir con los estándares IEEE 519-2022.

• Así es como ayudan nuestros productos:
• 1. Filtros armónicos activos (serie AHF)

Nuestra serie AHF cancela activamente los armónicos en tiempo real.

Beneficios clave:

• Reduce THD a menos del 5% (cumple con los estrictos límites de IEEE 519)
• Funciona para sistemas monofásicos y trifásicos
• El diseño compacto ahorra espacio de instalación

2. Soluciones híbridas

• SVG conectado en paralelo aguas arriba de condensadores.
• Estrategia de control:
• Control dinámico dominante SVG: responde a fluctuaciones reactivas dentro de ± 100 ms
• Compensación de referencia del condensador: maneja 60-70% de demanda reactiva fundamental
• Estudio de caso de implementación:

Una fábrica textil redujo los armónicos del 25% al ​​3% usando nuestro:

200a Unidad AHF para máquina de coser vfds

300A PHF Bank para circuitos de iluminación Período total de recuperación: 14 meses a través de ahorros de energía
