Respuesta rápida de ingeniería: Un Filtro activo de armónicos (AHF) de carburo de silicio (SiC) utiliza interruptores de potencia MOSFET de SiC de banda ancha (WBG) para lograr frecuencias de conmutación superiores a 50 kHz, más del triple que los filtros IGBT de silicio convencionales. Esta frecuencia de conmutación ultraalta reduce las pérdidas térmicas internas en más del 60 % (pérdidas totales a plena carga
Las instalaciones industriales modernas, los centros de datos de hiperescalabalidad de IA, las plantas de fabricación de semiconductores y los complejos comerciales se enfrentan a una doble crisis de ingeniería: el aumento de las cargas no lineales (como variadores de frecuencia de 6 pulsos, fuentes de alimentación SMPS de servidores y cargadores rápidos de vehículos eléctricos) inyecta corrientes armónicas destructivas, mientras que las salas de aparamenta eléctrica se enfrentan a graves limitaciones de espacio y refrigeración. Cuando los ingenieros consultores intentan especificar Filtros activos de potencia de silicio convencionales, a menudo descubren que los armarios estándar son demasiado voluminosos, generan un calor parásito excesivo y exigen una costosa ampliación de la sala eléctrica o mejoras en el sistema de climatización.

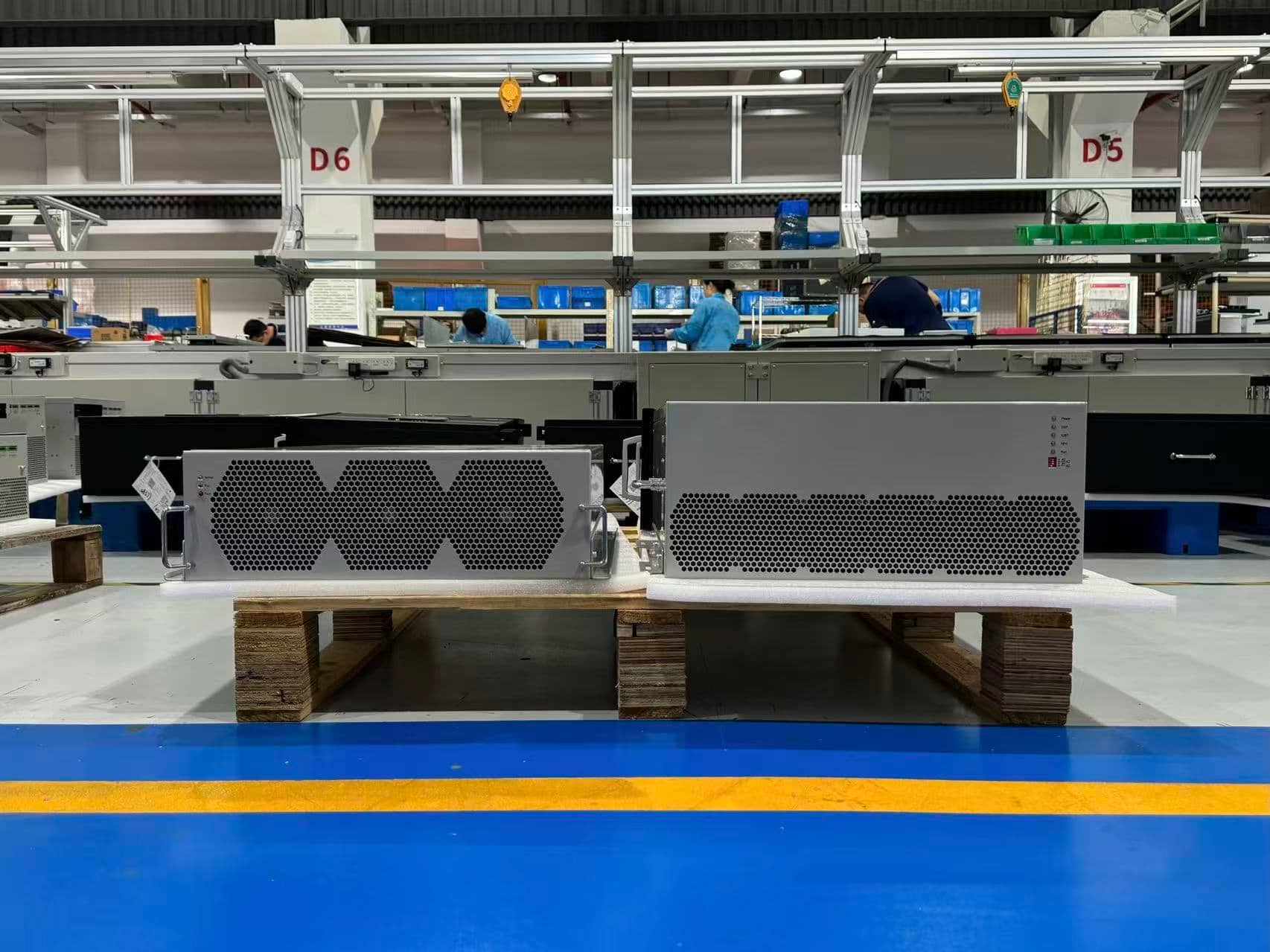

Figura 1: Módulo de filtro activo de armónicos (AHF) de carburo de silicio (SiC) de alta densidad que logra una reducción de volumen del 50 % en comparación con el IGBT de silicio convencional
El cuello de botella fundamental en el diseño tradicional de filtros activos de armónicos radica en los límites del material físico de los transistores bipolares de puerta aislada de silicio (Si). Los IGBT de silicio estándar sufren de una carga de recuperación inversa significativa (Qrr) y de altas pérdidas de energía de conmutación de encendido y apagado (Eon + Eoff). En consecuencia, los filtros basados en silicio están térmicamente limitados a frecuencias de conmutación entre 10 kHz y 20 kHz. Llevar los IGBT de silicio más allá de los 20 kHz provoca un sobrecalentamiento catastrófico de la unión y exige enormes disipadores de calor de aluminio y ventiladores de refrigeración de alta velocidad.
El carburo de silicio (SiC) representa un material semiconductor de banda ancha (WBG) revolucionario con propiedades físicas excepcionales en comparación con el silicio estándar:
Envíe el diagrama unifilar (SLD) o los registros de medición de armónicos de su instalación. Nuestros ingenieros sénior en calidad de energía entregarán un auditoría de dimensionamiento de SiC frente a silicio, modelo de pérdidas térmicas e informe de diseño de cubículo en 3D en un plazo de 24 horas.
Solicitar auditoría térmica y de dimensionamiento de SiC gratuita →La siguiente matriz técnica proporciona una comparación de ingeniería empírica y directa entre los filtros IGBT de silicio convencionales de 2 niveles, los filtros NPC de silicio de 3 niveles y los filtros activos de armónicos con MOSFET de carburo de silicio (SiC) de próxima generación de 3 niveles:
| Parámetro técnico | IGBT de silicio tradicional de 2 niveles | IGBT de silicio de 3 niveles (NPC) | AHF de carburo de silicio (SiC) de 3 niveles |
|---|---|---|---|
| Topología de semiconductores | IGBT de silicio + Diodo de Si | IGBT de silicio NPC / Tipo T | MOSFET de SiC de banda ancha + SBD de SiC |
| Frecuencia de conmutación | 8 kHz – 12 kHz | 20 kHz – 25,6 kHz | 40 kHz – 60 kHz (>3 veces mayor) |
| Pérdidas térmicas a plena carga | 3,5 % – 4,2 % de la capacidad nominal | 2,2% – 2,6% de la potencia nominal | 60% de reducción de pérdidas) |
| Densidad de potencia del módulo | 0,6 – 0,8 kVA/litro | 1,2 – 1,5 kVA/litro | 2,5 – 3,2 kVA/litro (2× densidad) |
| Tamaño del filtro LCL de salida | 100% (Estándar de referencia) | 65% de la referencia | 35% de la referencia (65% de reducción de volumen) |
| Ruido acústico de funcionamiento | 68 – 75 dBA (Ruido de ventilador alto) | 60 – 65 dBA | |
| Funcionamiento a alta temperatura ambiente | Disminuye la potencia por encima de 40 °C | Disminuye la potencia por encima de 45 °C | Potencia nominal completa hasta 50 °C (unión de 175 °C) |
| Alcance y precisión de armónicos | Del 2.º al 25.º armónico | De 2.ª a 50.ª armónica | De la 2.ª a la 50.ª con una tasa de filtrado >97 % |
Debido a que los módulos de carburo de silicio requieren núcleos magnéticos y disipadores de calor significativamente más pequeños, los fabricantes de paneles de aparamenta y los contratistas EPC pueden integrar filtrado de alta capacidad en subracks estándar para bastidores de 19 pulgadas o en gabinetes de montaje en pared sin necesidad de cubículos profundos especializados.
| Capacidad del módulo | Rango de voltaje | Dimensiones del módulo (An × Pr × Al) | Peso del módulo | Disipación de calor a plena carga | Capacidad del armario (gabinete de 800 mm) |
|---|---|---|---|---|---|
| Módulo de 50 A | 400 V / 480 V ±15 % | 440 × 520 × 133 mm (3U) | 18 kg | Hasta 8 módulos (400 A) | |
| Módulo de 100 A | 400 V / 480 V ±15 % | 440 × 560 × 178 mm (4U) | 26 kg | Hasta 6 módulos (600A) | |
| Módulo de 150A | 400V / 480V ±15% | 440 × 600 × 222 mm (5U) | 34 kg | Hasta 4 módulos (600A) | |
| Módulo de alta potencia de 300A | 400V / 480V / 690V | 440 × 680 × 355 mm (8U) | 58 kg | Hasta 2 módulos (600A) |
Una instalación de clústeres de computación de IA que operaba 24 filas de servidores GPU de alta densidad experimentó una distorsión armónica severa y cuellos de botella térmicos en la sala eléctrica. La instalación eléctrica inicial contaba con dos transformadores reductores de 2000 kVA que alimentaban unidades de distribución de energía (PDU) para servidores de alta densidad. Debido a los rectificadores de fuente de alimentación de servidores no lineales, el cuadro de baja tensión midió una distorsión armónica total de corriente (THDi) del 34,2 % en las barras colectoras de 400V, con corrientes armónicas significativas de 3.º, 5.º, 7.º y 9.º orden que sobrecargaban las barras neutras del transformador.
La sala eléctrica no tenía espacio disponible en el suelo para un armario de filtrado independiente adicional de 800 mm. Además, el aire acondicionado de la sala de la subestación ya estaba funcionando al 92 % de su capacidad de refrigeración continua.
Los IGBT de silicio tradicionales exhiben una caída de voltaje directo de unión fija (VCE(sat) ≈ 1,5V–2,0V), lo que crea pérdidas por conducción significativas incluso cuando funciona al 20% o 30% de carga. En contraste, los MOSFET de SiC operan como canales resistivos verdaderos (RDS(on)) sin un voltaje de umbral de rodilla fijo. Las pérdidas por conducción escalan con el cuadrado de la corriente (I2R), lo que resulta en una eficiencia excepcional (>98,5%) en perfiles de carga parcial (del 20% al 80%), lo que representa el rango operativo típico para instalaciones industriales.
Sí. Los módulos AHF de SiC de YT Electric cuentan con algoritmos de control inteligente de doble DSP que se coordinan automáticamente con Generadores estáticos de VAR (SVG) existentes o bancos de condensadores desintonizados. El sistema se puede configurar en "Prioridad armónica" o "Modo combinado de FP + armónicos", cancelando dinámicamente los armónicos hasta el orden 50 mientras deja la compensación de potencia reactiva fundamental a bancos de condensadores de menor costo o SVG sin ningún riesgo de resonancia armónica.
Todos los filtros armónicos activos modulares y generadores estáticos de VAR de YT Electric incluyen una garantía de fábrica estándar de 12 meses (1 año) (ampliable a 2 años con una tarifa de servicio). Proporcionamos documentación técnica completa, modelos de integración 3D CAD/STEP, programas de intercambio de módulos de repuesto y soporte técnico en línea directo 24/7 y asistencia de puesta en marcha remota para constructores de paneles certificados y socios EPC en todo el mundo.
No. Los AHF de SiC modulares modernos utilizan transformadores de corriente (CT) de núcleo partido y arquitectura de rack modular plug-and-play. Los CT de núcleo partido se pueden sujetar de forma segura alrededor de barras colectoras o cables principales existentes sin desenergizar las barras colectoras primarias. Los módulos de filtro individuales se pueden precablear en compartimentos de cubículos de repuesto durante breves ventanas de mantenimiento programado, logrando una puesta en marcha sin problemas con cero tiempo de inactividad operativo no planificado.
Elimine la distorsión armónica, reduzca drásticamente la disipación de calor de la sala eléctrica y maximice la capacidad de la aparamenta con los filtros armónicos activos de carburo de silicio (SiC) probados en campo de YT Electric.
