los armónicos de corriente y voltaje a menudo se usan indistintamente . en la mayoría de los lugares , solo se citan los armónicos y no se menciona si los valores pertenecen a la corriente o al voltaje . la diferenciación se puede hacer en función de su origen .
¿Qué es la distorsión armónica total?

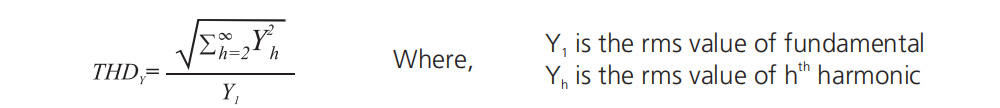

la armónicos de tensión y corriente en un sistema a menudo se expresan como distorsión armónica total (THD) . la distorsión armónica total, o THD, de una cantidad es una medida de la distorsión armónica presente y es la relación entre todos los componentes armónicos y el componente fundamental. y viene dada por la fórmula siguiente:

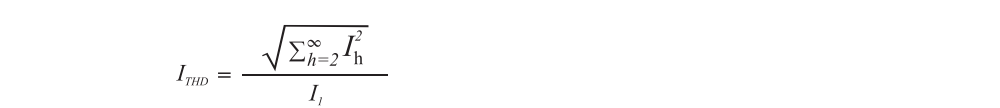

por lo tanto, thd actual es la relación entre el valor cuadrático medio de las corrientes armónicas y la corriente fundamental.
¿De dónde' son los armónicos de corriente y tensión?

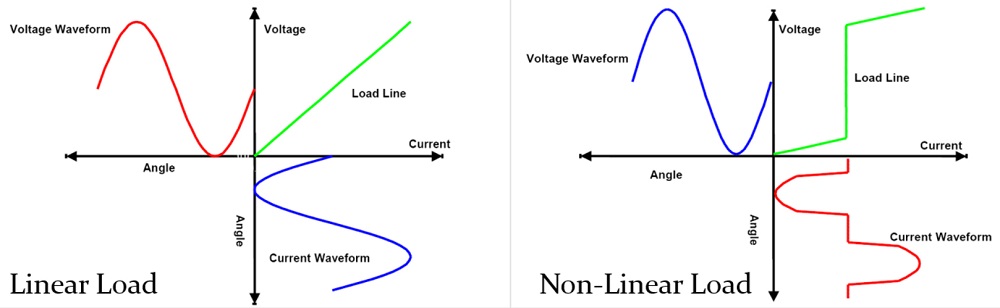

los armónicos siempre se originan como armónicos de corriente y los armónicos de tensión son el resultado de armónicos de corriente. los armónicos de corriente se originan debido a la presencia de cargas no lineales como variadores de velocidad, inversores, UPS, televisores, pcs, circuitos de semiconductores, conjuntos de soldadura, hornos de arco en el sistema. actúan como fuentes de corriente armónica. la forma de onda de corriente resultante puede ser bastante compleja según el tipo de carga y su interacción con otros componentes del sistema.

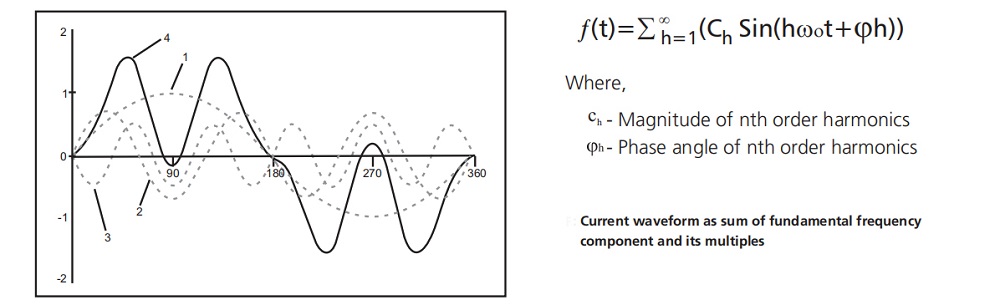

las formas de onda de corriente distorsionadas se pueden representar como la suma de la forma de onda de corriente de frecuencia fundamental y de sus múltiplos (armónicos):

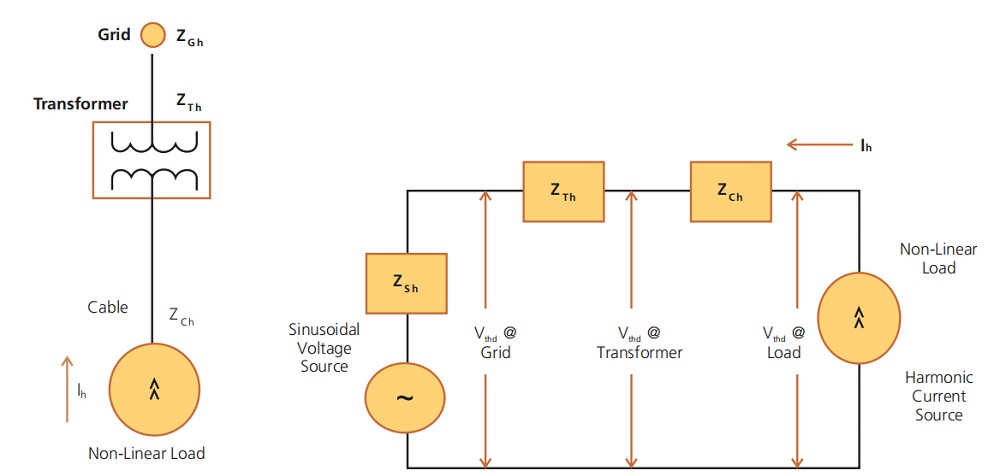

los armónicos de voltaje no se originan directamente de cargas no lineales. los armónicos de corriente (forma de onda distorsionada) fluyen a través de la impedancia del sistema (impedancias de fuente y de línea) y causan una caída de voltaje armónico a través de las impedancias. esto distorsionará la forma de onda del voltaje de suministro. por lo tanto, se generan armónicos de voltaje. cables largos, transformadores de alta impedancia, etc.. contribuyen a una mayor impedancia de la fuente y, por lo tanto,, armónicos de voltaje más altos. Un sistema de alimentación típico tiene las siguientes impedancias como se indica en el diagrama de líneas:
por lo general, las impedancias de la red son muy bajas y, por lo tanto,, las distorsiones armónicas de voltaje también son bajas allí. sin embargo, pueden ser inaceptablemente más altas en el lado de la carga ya que están sujetas a la impedancia total del sistema allí. por lo tanto, se vuelve importante dónde se realizan las mediciones de armónicos.
sin embargo, en el caso de conjuntos DG,, la impedancia de la fuente es grande, lo que da como resultado armónicos de alto voltaje a pesar de los pequeños armónicos de corriente., por lo tanto,, una distinción clara entre los armónicos de corriente y voltaje se vuelve importante aquí.
¿Cuáles son los peligros de los armónicos?
Los armónicos de corriente aumentan la corriente rms que fluye en el circuito y, por lo tanto,, aumentan las pérdidas de potencia . los armónicos de corriente afectan toda la distribución hasta las cargas. pueden provocar un aumento de las pérdidas por corrientes de Foucault y por histéresis en el motor y los transformadores, lo que resulta en un sobrecalentamiento, sobrecarga en los conductores neutros, disparos molestos de interruptores automáticos, sobreesfuerzo de los condensadores de corrección del factor de potencia, interferencia con la comunicación, etc.. que incluso pueden provocar el sobrecalentamiento y la saturación de los reactores.
los armónicos de tensión afectan a todo el sistema independientemente del tipo de carga. afectan a los equipos sensibles de toda la instalación, como los que trabajan en el cruce de tensión cero, ya que introducen distorsiones de tensión.

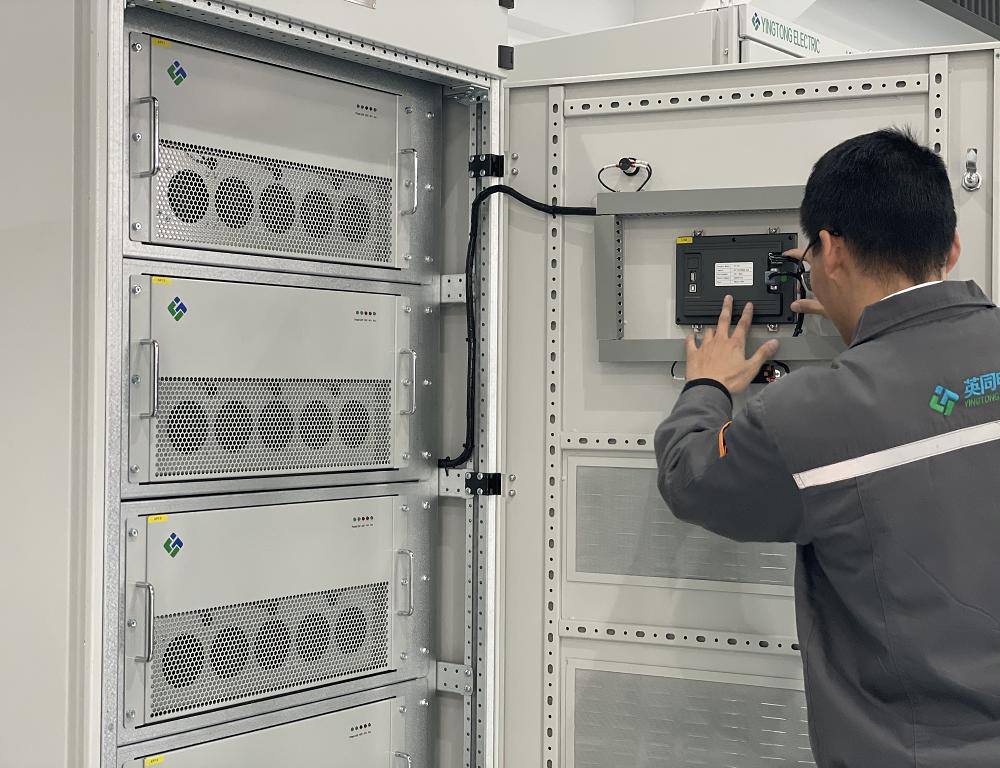

ytpqc soluciones de armónicos: filtros de armónicos activos
ytpqc-ahf basado en topología de 3 niveles, es un filtro armónico activo (ahf) sistema diseñado para eliminar las oscilaciones armónicas y, en consecuencia, reducir los costos. AHF es una solución versátil, que se adapta fácilmente para brindar una mejora del factor de potencia, control de variación de voltaje, funcionalidad de mitigación de parpadeo y balanceo de carga, y potencia altamente mejorada calidad en las redes al mismo tiempo que se reduce la contaminación armónica.
