Introducción a la producción del generador de var estático YT

1. introducción de YT svg

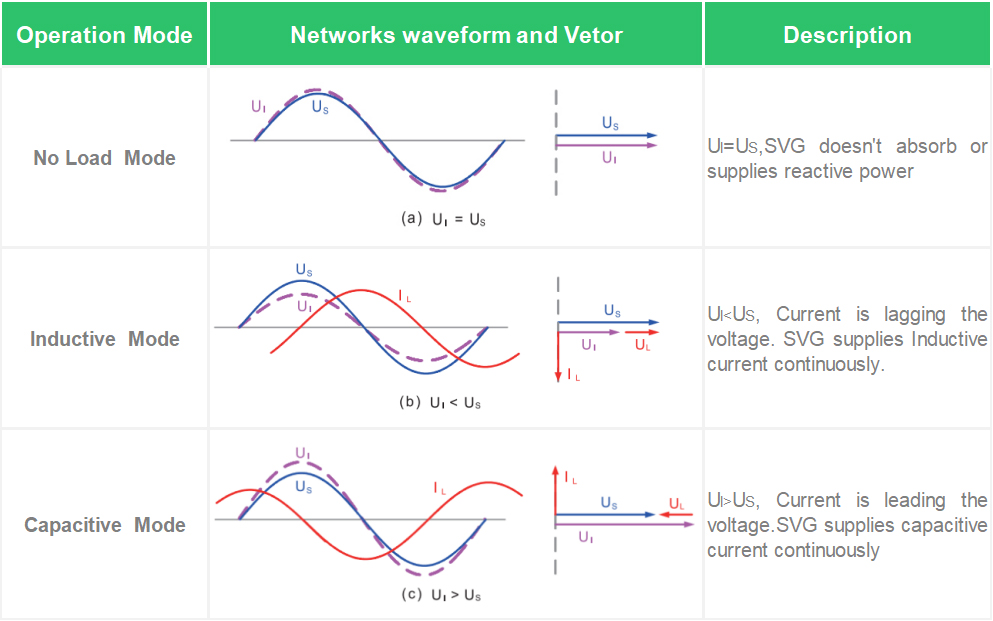

YT generador de var estático (denominado SVG), se basa en el principio del inversor de tipo voltaje, que utiliza un transistor bipolar de puerta aislada (IGBT) para controlar la magnitud y la fase del voltaje de CA del inversor, para lograr así el propósito de compensación de armónicos y potencia reactiva. debido a la alta frecuencia de conmutación de igbts (hasta 25.6 khz), SVG puede compensar rápidamente las cargas reactivas y lograr una precisión de compensación muy alta.

SVG es actualmente la mejor solución en el campo del control de potencia reactiva. en comparación con el SVC tradicional representado por tsc, generador de var estático tiene una velocidad de ajuste más rápida (tiempo de respuesta no superior a 5 ms), alta precisión de compensación (el factor de potencia después de la compensación alcanza más de 0.99), y un método de compensación más flexible (tanto la potencia reactiva inductiva como la potencia reactiva capacitiva pueden compensarse), y después de tomar medidas como la tecnología PWM,, el contenido de armónicos en la corriente de compensación puede reducirse considerablemente.

2. las características de YT SVG

(1) el algoritmo de compensación de potencia reactiva basado en la red de neuronas lineales adaptativas (ADALINE), puede aprender parámetros por sí mismo, y no es necesario configurar ningún parámetro de control, fácil de depurar.

(2) dos conjuntos de interfaces de CT externas pueden configurar esquemas de aplicación de manera flexible y ser convenientes para aplicaciones de instalación y cableado en el sitio.

(3) bajo consumo de energía y bajo nivel de ruido. usando el ventilador de ajuste de velocidad PWM, la velocidad del ventilador se ajusta con la salida.

(4) uso de condensadores electrolíticos de alta temperatura y larga duración para garantizar una vida útil del producto de hasta diez años en un entorno nominal.

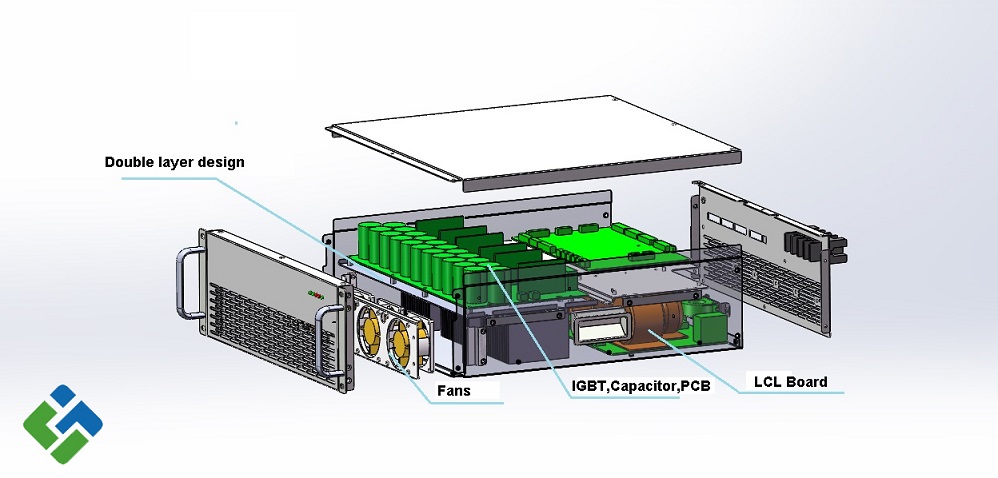

el diseño del conducto de aire forzado cerrado aísla el área que necesita ventilación y disipación de calor de otras áreas. los componentes que temen el polvo están aislados del conducto de aire para garantizar que la temperatura del equipo se mantenga en un nivel relativamente bajo durante el funcionamiento del equipo, lo que indirectamente mejora la vida útil del sistema. y tendrá miedo al polvo.

(5) El envejecimiento de carga completa de 24 horas garantiza que el equipo se pruebe y pruebe completamente antes de salir de fábrica .

(6) el proceso de pintura de tres pruebas de PCB cumple con el uso de humedad, polvo, y otros entornos hostiles.

(7) equipado con interfaz de control de conmutación de condensadores.

(8) el método de compensación es flexible, y puede compensar armónicos y desequilibrios de potencia reactiva, al mismo tiempo.

(9) Admite conexión en paralelo de varias máquinas, Se pueden conectar hasta 10 unidades en paralelo.

(10) soporte de aplicación móvil y monitoreo GPRS.

(11) diseño modular, conveniente para la instalación, operación y mantenimiento.

(12) el tiempo de respuesta es inferior a 5ms.

(13) tensión nominal AC200V~480V.

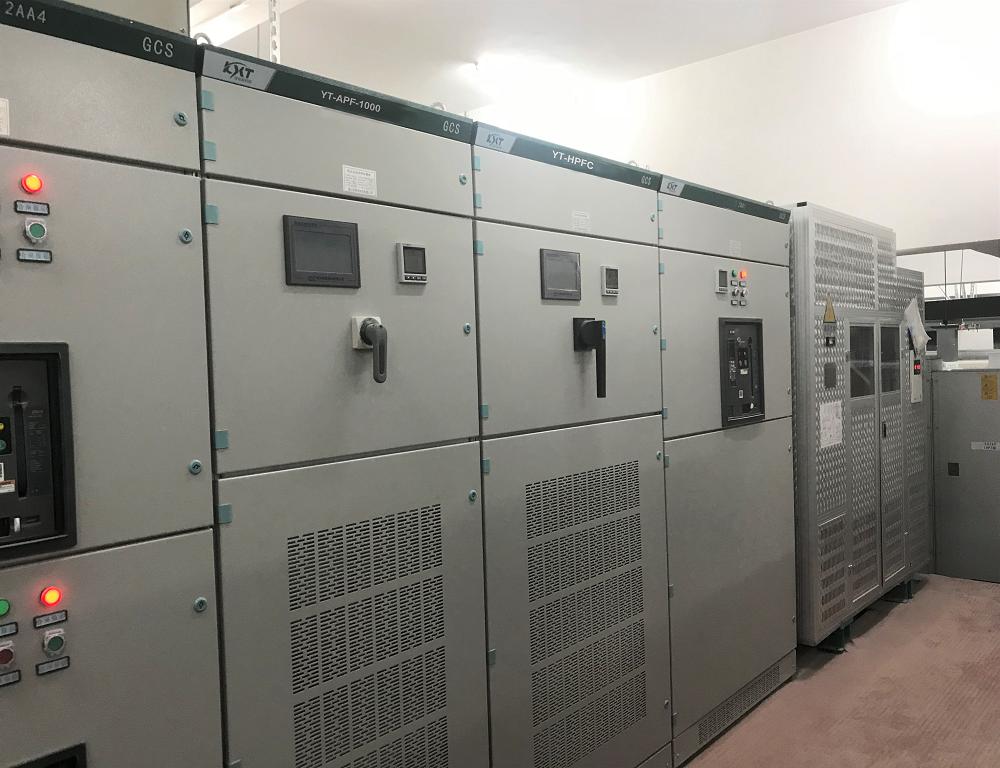

3. la aplicación de YT svg

YT generador de var estático svg se utiliza principalmente para compensar la potencia reactiva, mejorando el factor de potencia y optimizando la calidad de la energía.

(1) Compensación especial para grandes cargas.

(2) grandes usuarios industriales.

(3) subestaciones del sistema eléctrico.

(4) compensación integral de armónicos, potencia reactiva y desequilibrio trifásico.
