Filtro armónico activo para inversores solares
Los armónicos en los inversores solares son comunes en los sistemas solares comerciales e industriales. Cuando aumenta la distorsión armónica, los transformadores, cables, interruptores y aparamenta soportan una tensión eléctrica adicional. Un filtro armónico activo para inversores solares ayuda a reducir los armónicos en tiempo real y mejora la calidad de la energía solar en todo el sistema.
Los sistemas de energía solar se están expandiendo rápidamente en fábricas, granjas, edificios comerciales y plantas de energía renovable. Los inversores solares lo hacen posible al convertir la energía de corriente continua (CC) de los paneles solares en energía de corriente alterna (CA) utilizable.
Pero los inversores solares también pueden generar problemas de calidad de la energía.
Uno de los problemas más comunes es la distorsión armónica. Si no se controlan los armónicos del inversor solar, estos pueden generar calor, acortar la vida útil del equipo y perjudicar la estabilidad del sistema eléctrico.
Por eso, muchos proyectos solares utilizan ahora un filtro armónico activo. Este filtro ayuda a reducir la distorsión armónica en los sistemas solares y contribuye a que la red eléctrica sea más limpia, segura y fiable.
Un inversor solar es un dispositivo electrónico de potencia. No consume ni suministra corriente de la misma manera que una carga lineal simple.
Durante su funcionamiento, el inversor conmuta la alimentación electrónicamente. Este proceso puede generar corrientes armónicas. Estas corrientes no deseadas se propagan por el sistema eléctrico y distorsionan la forma de onda normal.
Las armónicas en los inversores solares son más comunes cuando el sistema incluye:
• Inversores solares conectados a la red
· Sistemas de almacenamiento de energía en baterías
• cargas variables
· conexión débil a la red eléctrica
• largas distancias de cable
• Cargas industriales mixtas
· Sistemas de distribución basados en transformadores
En sistemas pequeños, el efecto puede ser limitado. En plantas solares más grandes o instalaciones solares comerciales, la distorsión armónica puede convertirse en un grave problema de calidad de la energía.
La distorsión armónica no siempre provoca una falla inmediata. El sistema puede seguir funcionando mientras se acumula tensión eléctrica oculta con el tiempo.
Los problemas comunes incluyen:
• sobrecalentamiento del transformador
• mayores pérdidas de cable
• Disparos intempestivos del disyuntor
· Forma de onda de corriente inestable
· Rendimiento reducido del inversor
• Estrés en los dispositivos de conmutación y protección
• menor fiabilidad a largo plazo
Por eso, la calidad de la energía solar debe revisarse durante el diseño del sistema, y no solo después de que surjan problemas.
Si el nivel de armónicos es demasiado alto, la planta podría tener problemas para cumplir con los requisitos de la red eléctrica local. Para los proyectos solares conectados a la red, la generación de energía limpia no es opcional; es fundamental para una operación estable y profesional.

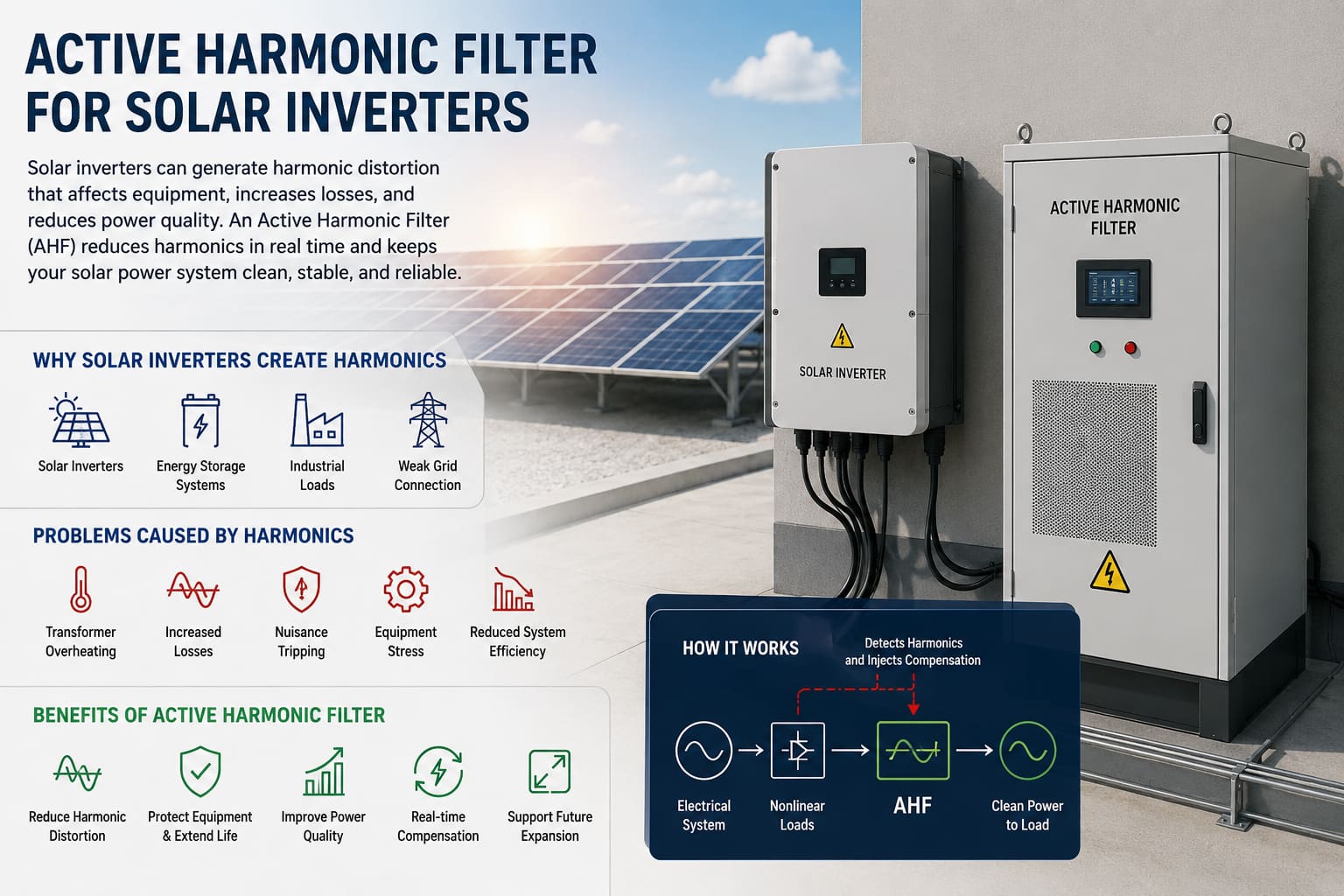

Un filtro armónico activo Es un dispositivo de calidad de energía. Detecta corrientes armónicas e inyecta corriente de compensación en tiempo real.
En pocas palabras, cancela las corrientes armónicas no deseadas antes de que se propaguen por el sistema.
A diferencia de los filtros pasivos, un filtro armónico activo no depende de un punto de ajuste fijo. Se ajusta automáticamente según las variaciones en la salida del inversor solar. Esto lo hace idóneo para sistemas solares donde la generación de energía fluctúa a lo largo del día.
En los proyectos solares, un AHF ayuda a mejorar la calidad de la forma de onda, reducir la distorsión armónica y proteger los equipos eléctricos.
La generación de energía solar no es constante. El movimiento de las nubes, la intensidad de la luz solar y los cambios en la carga pueden afectar la salida del inversor.
Esto hace que los sistemas solares sean dinámicos.
Una solución armónica fija puede no responder adecuadamente cuando cambian las condiciones del sistema. Un filtro armónico activo es más flexible porque se adapta a las condiciones eléctricas reales del lugar.
Los principales beneficios incluyen:
• Compensación armónica en tiempo real
• Mejor calidad de la energía solar
• Calentamiento reducido del transformador
• Menor tensión en cables y equipos de conmutación.
· Mayor fiabilidad del sistema
• Mejor apoyo para proyectos solares en redes eléctricas débiles
• Mayor facilidad de expansión para la capacidad solar futura
Esto convierte a AHF para sistemas solares en una opción práctica para los proyectos modernos de energías renovables.
Los armónicos pueden aparecer en diferentes puntos de un sistema de energía solar.
Las áreas comunes incluyen:
· lado de salida del inversor
· panel de distribución de baja tensión
· Lado de baja tensión del transformador
· Gabinete principal de entrada
· punto de acoplamiento común
· Barra colectora combinada solar y de carga
El punto de instalación correcto depende de la configuración del sistema. En muchos casos, los ingenieros instalan el filtro armónico activo cerca del punto de distribución principal o cerca de la fuente de armónicos.
Una medición precisa siempre es mejor que adivinar. El filtro debe seleccionarse en función de la corriente armónica real, no solo de la capacidad del inversor.
Los filtros pasivos pueden funcionar en algunos sistemas estables. Generalmente están diseñados para órdenes armónicas específicas.
Sin embargo, los sistemas solares suelen sufrir variaciones durante su funcionamiento. La producción cambia por la mañana, al mediodía, durante los periodos nublados y por la tarde. Si el sistema también incluye cargas industriales, el perfil armónico puede variar aún más.
Aquí es donde un filtro armónico activo tiene una ventaja más marcada.
Un filtro pasivo es fijo.
Un filtro armónico activo es dinámico.
En el caso de los armónicos en los inversores solares, la compensación dinámica suele ser más segura porque el filtro responde a la forma de onda real en lugar de depender de una condición de diseño fija.
Antes de seleccionar un filtro armónico activo para inversores solares, se debe revisar adecuadamente el emplazamiento.
Los puntos clave incluyen:
· tensión del sistema
· capacidad del inversor
· Corriente armónica medida
• Niveles de THDi y THDv
· órdenes armónicos dominantes
· tamaño del transformador
· variación de carga
· punto de conexión a la red
• bancos de condensadores existentes
· Nivel armónico objetivo
· Plan de expansión futura
Esta información ayuda a dimensionar correctamente el filtro AHF. También evita que sea demasiado pequeño o que se instale en el lugar incorrecto.
Los proyectos solares ya no son pequeños sistemas de respaldo. Muchas instalaciones dependen ahora de la energía solar para su funcionamiento diario.
Las fábricas utilizan energía solar para reducir los costos energéticos. Las explotaciones agrícolas la emplean para el bombeo y el riego. Los edificios comerciales la utilizan para disminuir la demanda de la red eléctrica. Los sistemas de almacenamiento de energía también se conectan con inversores solares para mejorar el autoconsumo y la energía de respaldo.
A medida que estos sistemas crecen, la calidad de la energía se vuelve más importante.
La mala calidad de la energía solar puede reducir el valor de todo el proyecto. La energía limpia ayuda a proteger los equipos, mejorar la eficiencia y mantener un funcionamiento estable.
Un filtro armónico activo contribuye a ese objetivo al reducir los armónicos en la fuente.
Un filtro armónico activo puede utilizarse en muchos proyectos relacionados con la energía solar.
Los edificios de oficinas, centros comerciales, hoteles y hospitales suelen combinar inversores solares con sistemas de climatización, sistemas de alimentación ininterrumpida (UPS), ascensores e iluminación LED. Estas cargas mixtas pueden aumentar la distorsión armónica.
Las fábricas que utilizan energía solar pueden contar ya con variadores de frecuencia, rectificadores, motores y equipos de producción. La incorporación de inversores solares puede aumentar la necesidad de control de armónicos.
Los sistemas de bombeo solar utilizan inversores y motores. La distorsión armónica y la mala calidad de la energía pueden afectar la fiabilidad de la bomba y la vida útil del motor.
Los sistemas de almacenamiento de energía en baterías utilizan convertidores de potencia. Al combinarse con inversores solares, el entorno armónico puede volverse más complejo.
En zonas con redes eléctricas débiles, la distorsión armónica y las fluctuaciones de voltaje pueden tener un impacto mayor. AHF Ayuda a mejorar la calidad de la energía y a reducir la carga en la red.
Las armónicas de los inversores solares pueden reducir la fiabilidad del sistema si no se controlan. La distorsión armónica genera calor, pérdidas y sobrecarga en transformadores, cables y dispositivos de protección.
Un filtro armónico activo es una solución práctica para mejorar la calidad de la energía en sistemas solares. Reduce los armónicos en tiempo real, mejora la calidad de la energía solar y contribuye a que el sistema eléctrico funcione de forma más fiable.
Para proyectos comerciales, industriales y de energía solar con almacenamiento, el AHF para aplicaciones de inversores solares se está convirtiendo en una parte importante del diseño moderno de la calidad de la energía.
