Mejorar AHF Fiabilidad con protección mediante recubrimiento conforme
Filtros armónicos activos (AHF) Desempeñan un papel fundamental en los sistemas eléctricos modernos. Reducen la distorsión armónica, mejoran la calidad de la energía y protegen los equipos eléctricos sensibles. A medida que los filtros de armónicos se implementan cada vez más en la automatización industrial, los sistemas de energía renovable, la infraestructura de carga de vehículos eléctricos y los centros de datos, la fiabilidad operativa a largo plazo se ha vuelto más importante que nunca.
Un factor que a menudo se pasa por alto y que afecta la durabilidad de los módulos AHF es la exposición ambiental. El polvo, la humedad, los gases corrosivos y las fluctuaciones de temperatura pueden dañar gradualmente los componentes electrónicos internos. Para hacer frente a estos problemas, los fabricantes están adoptando cada vez más la protección mediante recubrimientos conformales en el interior de los módulos AHF.
Este artículo explora cómo el recubrimiento conforme mejora la fiabilidad de los AHF, las principales tecnologías de recubrimiento disponibles y por qué la protección interna a prueba de tres fallas se ha vuelto esencial para la electrónica de potencia avanzada.
El recubrimiento de conformación es una fina película de polímero que se aplica a las placas de circuitos impresos (PCB) y a los conjuntos electrónicos. El recubrimiento se adapta a los contornos de los componentes, creando una barrera protectora contra los contaminantes ambientales.

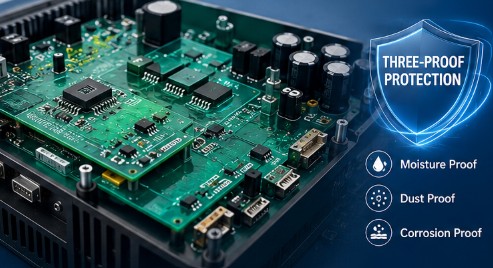

El término “protección triple” generalmente se refiere a la resistencia contra:
Humedad y humedad
Polvo y contaminación
Corrosión y exposición química
Para los sistemas AHF que operan en entornos industriales exigentes, estas propiedades protectoras mejoran significativamente la estabilidad a largo plazo.
Los AHF contienen componentes electrónicos de alta densidad, entre los que se incluyen:
módulos IGBT
condensadores
Tarjetas de control DSP
circuitos controladores de puerta
sensores de corriente
Interfaces de comunicación
Estos componentes funcionan continuamente bajo una alta tensión eléctrica y ciclos térmicos. Sin la protección adecuada, los contaminantes ambientales pueden provocar:
| Factor ambiental | Impacto potencial en la AHF |
|---|---|
| Humedad | Degradación del aislamiento y corriente de fuga |
| acumulación de polvo | Sobrecalentamiento y cortocircuitos |
| Niebla salina | Corrosión de las pistas de la placa de circuito impreso |
| vapores químicos | Oxidación de componentes |
| Condensación | Inestabilidad y fallo de la señal |
En las regiones costeras, las fábricas, las instalaciones mineras y las plantas químicas, estos riesgos son especialmente graves.
La humedad es una de las causas más comunes de fallas electrónicas. El recubrimiento protector forma una barrera sellada sobre los circuitos sensibles, reduciendo el riesgo de condensación y de deterioro del aislamiento.
Para los calentadores de aire instalados en ambientes húmedos o en armarios eléctricos exteriores, esta protección es fundamental.
Los ambientes industriales suelen contener azufre, cloro u otros gases corrosivos. Con el tiempo, estos contaminantes pueden corroer las pistas de cobre y las uniones soldadas.
Un recubrimiento de protección de alta calidad minimiza la exposición directa a sustancias corrosivas y prolonga la vida útil de la placa de circuito impreso.
Los recubrimientos de conformación mejoran el rendimiento del aislamiento dieléctrico. Esto ayuda a prevenir la formación de arcos eléctricos, fugas de corriente y descargas eléctricas entre conductores densamente empaquetados.
En aplicaciones AHF de alto voltaje, un mejor aislamiento contribuye directamente a la seguridad del sistema y a la estabilidad operativa.
La acumulación de polvo puede atrapar el calor y reducir la eficiencia de la refrigeración. Las partículas conductoras también pueden crear rutas eléctricas no deseadas.
El revestimiento protector ayuda a aislar los circuitos sensibles y reduce los riesgos de contaminación dentro del módulo.
Los hornos de aire comprimido (AHF) suelen experimentar ciclos de calentamiento y enfriamiento durante su funcionamiento. La expansión y contracción repetidas pueden dañar las uniones soldadas y los componentes.
Los materiales de recubrimiento flexibles ayudan a absorber la tensión mecánica y a reducir las fallas relacionadas con la fatiga.
Los distintos materiales de recubrimiento ofrecen características de rendimiento diferentes. La selección del material adecuado depende del entorno operativo y de los requisitos de fiabilidad.
| Tipo de recubrimiento | Principales ventajas | Aplicaciones típicas |
|---|---|---|
| Acrílico | Fácil reparación y bajo costo | AHF industriales generales |
| Silicona | Excelente resistencia térmica | Sistemas de alta temperatura |
| Poliuretano | Fuerte resistencia química | Plantas químicas |
| Epoxy | Alta resistencia mecánica | Entornos hostiles |
| Parileno | Protección superior de película delgada | Electrónica de alta gama |
Los recubrimientos de silicona y poliuretano suelen ser los preferidos para los sistemas de refrigeración por aire industriales debido a su equilibrio entre estabilidad térmica y resistencia ambiental.

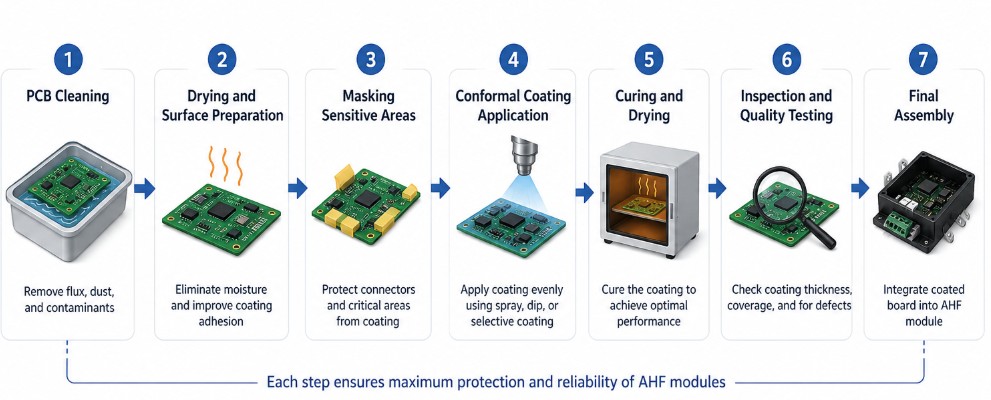

El proceso de recubrimiento debe controlarse cuidadosamente para garantizar una protección uniforme.
Una limpieza adecuada antes de aplicar el recubrimiento es especialmente importante. Cualquier contaminación atrapada debajo del recubrimiento puede reducir su eficacia y fiabilidad.
Al integrar el recubrimiento de conformación en la producción de AHF, los fabricantes deben considerar varios factores importantes:
Los recubrimientos excesivamente gruesos pueden afectar la disipación del calor, mientras que los recubrimientos demasiado delgados pueden no proporcionar una protección suficiente.
El espesor típico del recubrimiento oscila entre 25 y 100 micras, dependiendo de los requisitos de la aplicación.
Los sistemas AHF generan una cantidad considerable de calor durante su funcionamiento. Los materiales de recubrimiento deben mantener su rendimiento a temperaturas elevadas sin agrietarse ni degradarse.
Algunos recubrimientos son más fáciles de eliminar y reparar que otros. Los recubrimientos acrílicos generalmente requieren un mantenimiento más sencillo en comparación con los sistemas epoxi.
Para la fabricación a gran escala, los sistemas automatizados de pulverización o recubrimiento selectivo mejoran la uniformidad y reducen la variabilidad de la producción.
La protección mediante recubrimientos conformes es especialmente valiosa en industrias donde los sistemas AHF operan de forma continua en condiciones exigentes.
inversores de energía renovable
Accionamientos de motores industriales
estaciones de carga para vehículos eléctricos
Sistemas de fabricación inteligentes
Centros de datos
Sistemas eléctricos marinos
Operaciones mineras
En estos entornos, una mayor protección ambiental puede reducir significativamente la frecuencia del mantenimiento y el tiempo de inactividad.
A medida que la electrónica de potencia continúa evolucionando hacia una mayor densidad de potencia y un control digital más inteligente, las tecnologías de protección también deben avanzar.
Algunas de las tendencias emergentes incluyen:
Recubrimientos ecológicos con bajo contenido de COV
Tecnologías de nanorrevestimiento
Sistemas de dispensación robótica automatizados
Inspección de recubrimientos asistida por IA
Materiales protectores de alta conductividad térmica
Estas innovaciones mejorarán aún más la fiabilidad operativa de AHF, al tiempo que respaldan los objetivos de fabricación sostenible.
La protección mediante recubrimientos conformes se ha convertido en una estrategia esencial para garantizar la fiabilidad de los sistemas modernos de filtro armónico activo. Al proteger los componentes electrónicos internos sensibles de la humedad, el polvo, la corrosión y el estrés térmico, los fabricantes pueden mejorar significativamente la durabilidad y la estabilidad operativa de estos filtros.
A medida que los entornos industriales se vuelven cada vez más exigentes, la protección interna contra fallas triples ya no es opcional, sino una parte fundamental del diseño de AHF de alto rendimiento.
Para los fabricantes e integradores de sistemas que buscan un rendimiento de calidad de energía a largo plazo, invertir en tecnología avanzada de recubrimiento conformado ofrece ventajas tanto técnicas como económicas.
