Dimensionamiento de filtros armónicos activos: qué ocurre cuando se hace mal
Aprenda cómo la corriente armónica, los ciclos de carga, la topología, la temperatura y la selección de SVG/AHF afectan el rendimiento de THDi.
Considere una fábrica textil con docenas de bastidores de hilado accionados por VFD. Se instala un filtro armónico activo (AHF) de 100 A, pero el THDi en el PCC solo baja del 28% al 19%. La unidad funciona normalmente; simplemente es demasiado pequeña para la corriente armónica máxima medida.
Esta es una lección común de puesta en marcha: la capacidad parcial produce una corrección parcial.
Durante la aceleración, la corriente armónica puede superar la capacidad nominal continua del AHF. Una vez que el módulo alcanza su límite de corriente, las corrientes restantes de 5.º, 7.º y órdenes superiores continúan aguas arriba hacia el transformador. Por lo tanto, la capacidad nominal correcta debe provenir de la corriente armónica medida durante el ciclo operativo, no solo de los kVA del transformador.
La brecha entre las expectativas de la hoja de datos y el rendimiento en campo suele comenzar con supuestos de dimensionamiento que no representan las condiciones reales de producción.
Un atajo común es dimensionar un AHF como un porcentaje fijo de los kVA del transformador. Esto puede proporcionar una estimación inicial, pero no captura la diversidad de carga, el espectro armónico, la distorsión de fondo, el factor de cresta ni la expansión futura.
Un transformador de 2000 kVA que alimenta VFD de seis pulsos: la corriente armónica sigue la carga del accionamiento, no la capacidad del transformador. Si esos accionamientos funcionan con una carga media del 60% con ciclos de aceleración frecuentes, el espectro armónico cambia. El quinto armónico podría alcanzar el 33% de la fundamental. El séptimo, otro 12%. Estos se suman en RMS, no mediante suma aritmética directa.
La distorsión de tensión de fondo es otro factor. Si la distorsión ya está presente en el PCC, la demanda de control y térmica del AHF puede diferir de la de un sistema alimentado por una forma de onda de tensión limpia. Mida los armónicos de tensión y corriente antes de la selección final.
Tres trampas en las que cae directamente el dimensionamiento basado en reglas generales:
|
Comparación |
Filtro armónico pasivo |
Filtro armónico activo (topología de 3 niveles) |
|
Método de compensación |
Circuito LC sintonizado fijo dirigido a órdenes armónicos específicos |
Inversor PWM con IGBT que inyecta una corriente igual y opuesta en todo el espectro |
|
Respuesta a cambios de carga |
Estática: el rendimiento disminuye cuando cambia el perfil de carga |
Dinámica, seguimiento en tiempo real, respuesta completa en menos de 10 ms |
|
Riesgo de resonancia |
Alto: forma puntos de resonancia en paralelo con la impedancia del sistema |
Bajo: amortigua activamente la resonancia en lugar de crear otras nuevas |
|
Huella física |
Inductores y capacitores grandes, normalmente 2-3 veces el volumen del AHF |
Módulos de potencia compactos, con opciones de montaje en pared disponibles |
|
Comportamiento con carga ligera |
Riesgo de sobrecompensación por debajo del 50% de carga |
Mantiene el punto de ajuste desde el 10% hasta el 110% de la corriente nominal |
|
Reducción de THDi |
Normalmente reduce el valor inicial hasta 12-15% |
Mantiene |
Estos factores son especialmente importantes cuando una empresa eléctrica o una especificación de proyecto exige rendimiento de THDi o TDD en el PCC. El filtrado pasivo por sí solo puede no mantener el objetivo cuando cambia el perfil de carga.
SVG y AHF a veces se comparan como soluciones competidoras, pero abordan problemas principales diferentes y deben seleccionarse a partir de mediciones distintas.
SVG compensa la potencia reactiva fundamental. Corrige el factor de potencia de desplazamiento. Mantiene estable la tensión durante los arranques de motores y las variaciones de carga. El lazo de control se sincroniza con el ángulo de fase de la tensión fundamental y sintetiza la corriente reactiva en consecuencia.
AHF compensa la corriente armónica. No le importa el factor de potencia a 50 o 60 Hz. Le importan 250 Hz, 350 Hz, 550 Hz: cada múltiplo entero de la frecuencia fundamental donde las cargas rectificadoras devuelven distorsión a la red.
El término "unidad híbrida" puede describir diferentes arquitecturas. Confirme si la compensación de potencia reactiva y armónicos funciona simultáneamente, cómo se prioriza la corriente del inversor y cómo cambia el rendimiento a alta temperatura ambiente o a plena carga.
|
Tipo de instalación |
Problema principal |
Configuración |
Lógica de dimensionamiento |
|
Fábrica textil, más de 30 VFD |
THDi alto (25-40%), FP de desplazamiento moderado (0,75-0,85) |
AHF principal, banco de condensadores fijo para la reactiva base |
Dimensione el AHF para la corriente armónica pico medida + un margen del 25%. Use topología de 3 niveles si la disipación térmica es limitada |
|
Línea de soldadura automotriz |
Picos armónicos severos, parpadeo de tensión, FP cae hacia 0,6 durante los ciclos de soldadura |
AHF+SVG híbrido, bus de CC compartido |
Dimensione el AHF para los picos armónicos. Dimensione el SVG para la máxima variación reactiva durante un ciclo completo de producción |
|
Centro de datos, SAI + VFD de refrigeración |
Sobrecarga del neutro, THDi 15-20%, FP ya >0,95 debido al SAI |
AHF de 4 hilos |
Dimensione para la corriente neutra medida, no para la corriente de fase. Predomina el tercer armónico |
|
Transportador minero, arrancadores suaves |
Caída de tensión durante el arranque del motor, bajo FP con carga ligera, armónicos moderados |
SVG principal, filtro pasivo para el quinto armónico |
Dimensione el SVG para la demanda de kvar durante el arranque. El filtro pasivo solo debe cubrir la carga armónica en estado estable |
|
Subestación alimentadora de horno eléctrico de arco de acero |
Parpadeo de tensión, variación reactiva severa, inyección de armónicos del arco |
STATCOM de media tensión o banco SVG de baja tensión |
Dimensione para el objetivo de reducción de parpadeo. El estudio de carga necesita una resolución de muestreo de 1 ms |

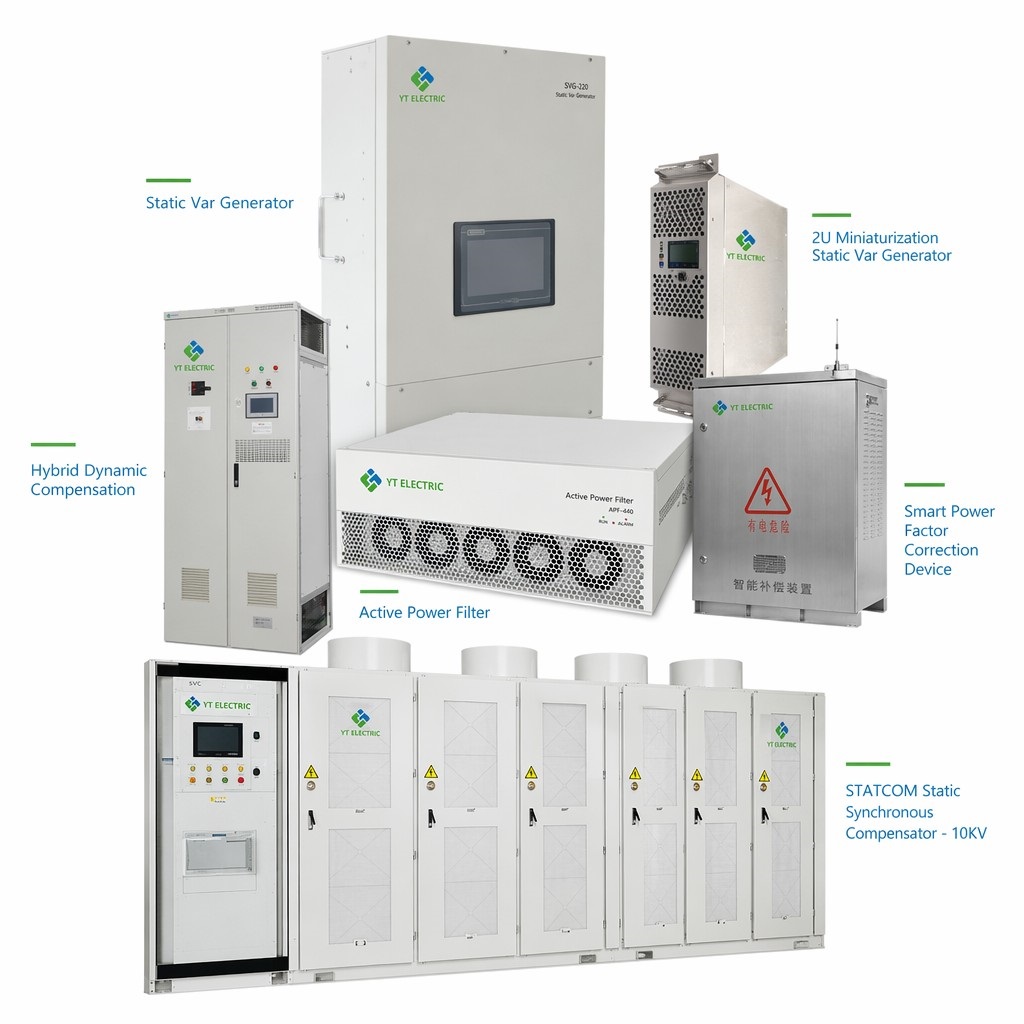

Productos para soluciones de calidad de energía
Las clasificaciones de semiconductores y módulos dependen de condiciones térmicas definidas. Las salas eléctricas reales pueden operar a 40-50 °C, por lo que la curva completa de reducción de capacidad del equipo importa más que una única corriente nominal.
A medida que aumentan las temperaturas ambiente y de unión, la corriente continua disponible puede disminuir. Compruebe la curva de reducción de capacidad del fabricante, la ventilación del gabinete, la altitud, la acumulación de polvo y la temperatura medida en la ubicación real de instalación.
Una topología de tres niveles divide la tensión del bus de CC entre estados de conmutación adicionales, reduciendo el esfuerzo de tensión por dispositivo y permitiendo una forma de onda de salida con menor rizado. El beneficio térmico práctico depende del semiconductor, la frecuencia de conmutación, el diseño de refrigeración y la estrategia de control.
En el sudeste asiático, Oriente Medio y otras instalaciones de clima cálido, el margen térmico es un criterio de selección fundamental. Un filtro debe mantener la salida requerida durante el periodo de producción más caluroso sin reducciones repetidas por sobretemperatura ni disparos.
Práctica recomendada: mida la temperatura en la ubicación propuesta del panel. Si supera los 35 °C, use los datos de reducción de capacidad para alta temperatura ambiente del fabricante y considere un diseño de tres niveles o de refrigeración mejorada.
Una forma práctica de reducir el riesgo de un dimensionamiento insuficiente es registrar la calidad de energía durante al menos 72 horas antes de la selección final. Puede ser necesaria una monitorización más prolongada para cargas estacionales o por lotes.
La ventana de registro debe cubrir un ciclo de producción representativo: arranque, aumento gradual de carga, estado estable y parada. Para cargas intermitentes como la soldadura, incluya el peor programa operativo. Las mediciones con carga ligera por sí solas pueden no detectar la corriente armónica máxima.
Los datos le indican directamente:
·THDi real en cada paso de carga
·Qué órdenes armónicos predominan — no todos los filtros manejan todas las órdenes por igual
·Distorsión de tensión de fondo proveniente de la red eléctrica
·Magnitud y velocidad de la variación reactiva
·Corriente de neutro — a menudo el único número que determina AHF de 3 hilos frente a 4 hilos
Sin datos medidos, la selección sigue siendo una estimación. Una auditoría del sitio proporciona la información necesaria para dimensionar un sistema que funcione a plena carga de producción y con la temperatura real del recinto.
P: ¿Puedo instalar un AHF sin apagar la planta?
R: El AHF se conecta en paralelo, pero la instalación de CT y los trabajos en el alimentador pueden requerir el aislamiento del bus supervisado. Planifique el alcance de la interrupción con el equipo eléctrico del sitio y siga el procedimiento de seguridad aprobado.
P: Mi carga cambia con las estaciones. ¿Cómo debo dimensionar el AHF?
R: Utilice la medición representativa de corriente armónica más desfavorable e incluya un margen de diseño acordado. Para picos estacionales cortos, un sistema modular puede proporcionar una vía práctica de expansión.
P: ¿Qué mantenimiento necesita un AHF de tres niveles?
R: Siga el manual del producto. Las tareas habituales incluyen limpiar filtros, inspeccionar ventiladores y terminales, revisar alarmas y registros de temperatura, y verificar el rendimiento de compensación. El intervalo depende del polvo, la temperatura ambiente y las horas de funcionamiento.
P: ¿Puede un SVG funcionar con bancos de condensadores existentes?
R: Sí, cuando los controles están coordinados. El banco de condensadores puede cubrir la demanda reactiva base mientras el SVG gestiona los cambios rápidos. Confirme los umbrales de conmutación, la desintonización, la ubicación de CT y el factor de potencia objetivo para evitar oscilaciones o sobrecompensación.
Explore las especificaciones de productos y la guía de aplicación de YT Electric: https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321
Referencia: IEEE 519-2022, Norma IEEE para el Control de Armónicos en Sistemas Eléctricos de Potencia: https://standards.ieee.org/ieee/519/10677/
¿Necesita una solución específica para el sitio? Comparta con YT Electric su diagrama unifilar, lista de cargas, factor de potencia medido, datos de THDi/TDD y condiciones ambientales. Nuestros ingenieros de ventas pueden revisar los datos y preparar una propuesta técnica.
