Filtro armónico activo frente a filtro armónico pasivo
Las instalaciones modernas dependen de equipos que mejoran la eficiencia y el control, pero esos mismos equipos suelen generar graves problemas de calidad de la energía. En un sistema eléctrico industrial, las cargas no lineales, como los variadores de frecuencia, los rectificadores, los sistemas UPS, las soldadoras y las fuentes de alimentación conmutadas, pueden generar distorsión armónica. Cuando la distorsión armónica aumenta, el sistema puede sufrir sobrecalentamiento, desconexiones intempestivas, un rendimiento deficiente de los transformadores y una menor vida útil de los equipos.
Por eso la mitigación de armónicos se ha convertido en una parte importante del diseño de calidad de energía. Dos soluciones comunes son el filtro activo de armónicos y el filtro armónico pasivo Ambos sistemas buscan reducir la distorsión armónica, pero funcionan de maneras muy diferentes. La mejor opción depende del tipo de carga, la estabilidad del sistema y el nivel de flexibilidad requerido.
En un sistema normal, la corriente debería seguir la frecuencia fundamental de la fuente de alimentación. Las cargas lineales suelen mantenerse cerca de este patrón y generan poca distorsión. Las cargas no lineales no lo hacen. Consumen corriente en pulsos, lo que crea frecuencias adicionales por encima de la frecuencia fundamental. Por ello, la mitigación de armónicos resulta fundamental en un sistema eléctrico industrial moderno.
En una red eléctrica en buen estado, la corriente sigue una onda sinusoidal suave. Distorsión armónica Este fenómeno se produce cuando las cargas no lineales consumen corriente en pulsos en lugar de hacerlo de forma continua. Estas frecuencias adicionales circulan por el sistema eléctrico industrial, generando calor, pérdidas y tensiones.
Un variador de frecuencia es una de las fuentes más comunes de distorsión armónica. Mejora el control del motor y ahorra energía, pero también modifica la forma de onda de la corriente que consume. Cuando en una instalación hay varios variadores conectados al mismo bus, la distorsión armónica total puede aumentar rápidamente.
Por este motivo, muchas fábricas, edificios comerciales, plantas de tratamiento de agua y centros de datos necesitan una solución específica para la calidad de la energía, en lugar de depender únicamente de los equipos de compensación estándar.
Un filtro armónico pasivo utiliza condensadores, reactores y elementos resistivos para atenuar frecuencias armónicas específicas. Su diseño se basa en las condiciones conocidas del sistema y, por lo general, se ajusta para reducir determinados órdenes armónicos.
Un filtro armónico pasivo puede funcionar bien cuando el perfil de carga es estable y el espectro armónico es predecible. Se suele utilizar en sistemas donde las condiciones de funcionamiento no varían mucho a lo largo del día.
La principal ventaja de un filtro armónico pasivo es su simplicidad. Puede ser eficaz para un problema específico si se comprende bien la aplicación. Sin embargo, es menos flexible cuando el sistema cambia o cuando las condiciones armónicas varían con el tiempo.
Un filtro armónico activo Es un dispositivo de calidad de energía dinámico que detecta corrientes armónicas e inyecta corrientes compensatorias en tiempo real. En lugar de centrarse en una sola frecuencia, responde continuamente a la forma de onda presente en la red.
Esto hace que el filtro armónico activo sea más adaptable que un filtro armónico pasivo. Funciona especialmente bien en sistemas con cargas variables, múltiples variadores de frecuencia o fuentes mixtas de distorsión armónica.
Debido a que un filtro armónico activo responde en tiempo real, se utiliza con frecuencia en aplicaciones modernas de sistemas de energía industrial donde la flexibilidad, la estabilidad y la compensación precisa son más importantes que un enfoque de sintonización fija.

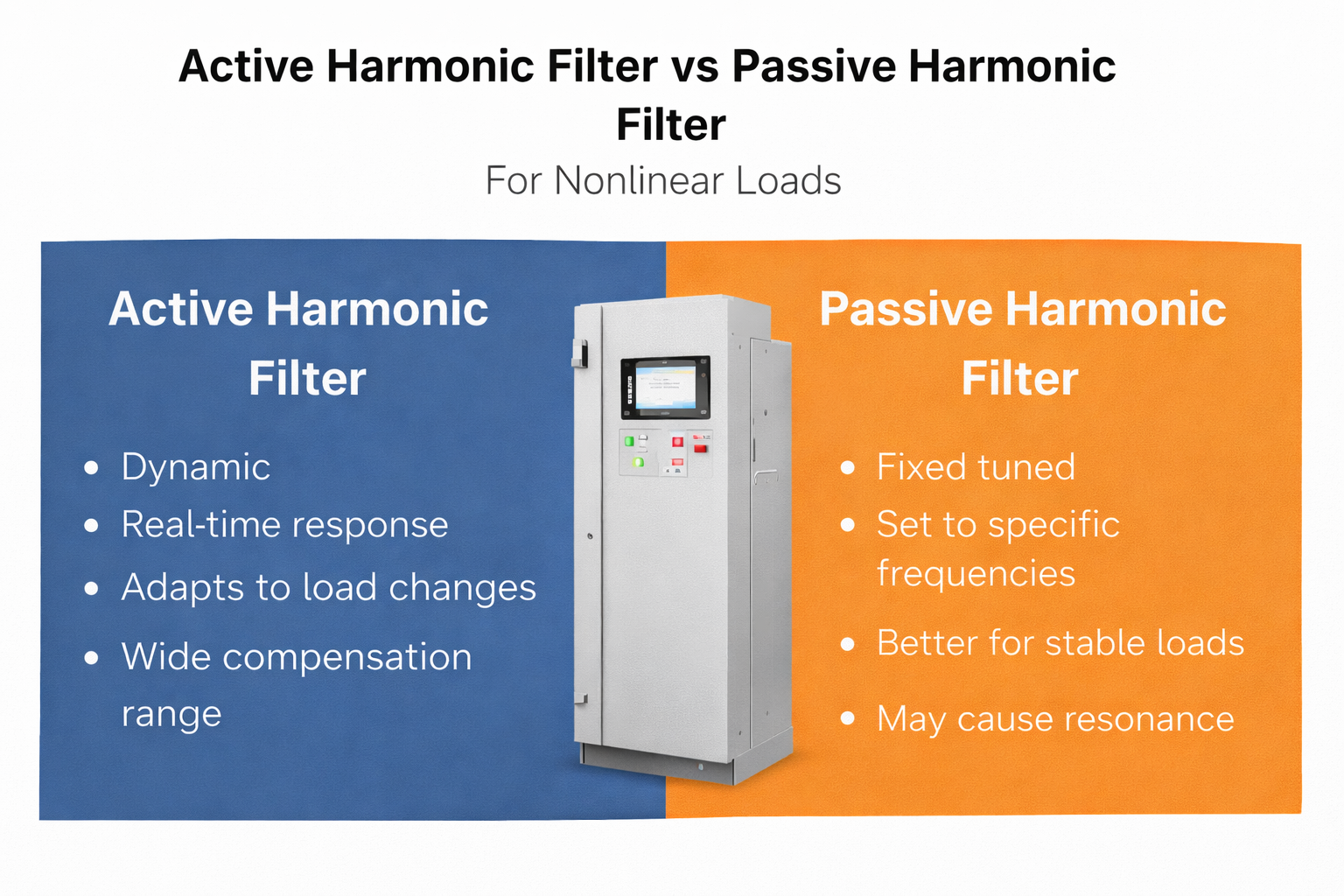

La principal diferencia radica en cómo cada solución maneja la distorsión armónica.
Un filtro armónico pasivo es fijo. Está diseñado para ciertos órdenes armónicos y funciona mejor cuando el sistema se mantiene cerca de su estado de diseño original.
Un filtro armónico activo es dinámico. Monitorea la forma de onda y reacciona a los cambios en las condiciones armónicas a medida que se producen.
En términos prácticos, esto significa:
Para emplazamientos con cambios frecuentes de carga, una solución fija puede no ser suficiente. En esos casos, el filtro armónico activo suele ser la mejor opción a largo plazo.
Las cargas no lineales dificultan el control de armónicos, ya que su comportamiento no es estable. Una instalación puede presentar una condición de funcionamiento por la mañana, otra por la tarde y una tercera durante el pico de producción. A medida que aumenta el número de variadores de frecuencia y dispositivos electrónicos de potencia, la distorsión armónica también varía.
Este es precisamente el tipo de entorno donde un filtro armónico activo funciona bien. Se adapta a las condiciones reales de la red en lugar de depender de un punto de ajuste fijo.
Un filtro armónico pasivo puede seguir siendo útil, pero suele ser más eficaz cuando el perfil armónico se mantiene relativamente constante. Si el sistema cambia continuamente, su rendimiento puede dejar de ajustarse a las condiciones de funcionamiento reales.
Los variadores de frecuencia son habituales en bombas, ventiladores, compresores, cintas transportadoras y equipos de producción. En pequeñas cantidades, el efecto armónico puede ser manejable. En grandes cantidades, el impacto en la calidad de la energía se vuelve mucho más grave.
Para aplicaciones con múltiples variadores de frecuencia, el filtro armónico activo suele ser la mejor opción, ya que puede responder a los cambios de carga en tiempo real. Reduce la distorsión armónica sin depender de un rango de sintonización estrecho.
Esto proporciona a los operadores un sistema de alimentación industrial más estable y reduce el riesgo de sobrecalentamiento de los cables, disparo de los interruptores, sobrecarga de los transformadores o daños a otros equipos conectados.
Un filtro armónico activo ofrece varias ventajas en las aplicaciones modernas de calidad de energía:
Estas ventajas hacen que el filtro armónico activo resulte atractivo para instalaciones que necesitan una solución de calidad de energía más amplia y adaptable.
Un filtro armónico pasivo no está obsoleto. Todavía tiene cabida en algunos proyectos.
Puede tener sentido cuando:
En el sistema adecuado, un filtro armónico pasivo aún puede ofrecer un rendimiento aceptable. El problema es que muchos emplazamientos modernos ya no son lo suficientemente simples ni estables como para permitir un enfoque exclusivamente fijo.
Antes de seleccionar un filtro armónico activo o pasivo, el sistema debe medirse correctamente. Los factores importantes incluyen:
Esto es importante porque la solución adecuada para la calidad de la energía depende de las condiciones eléctricas reales del lugar, y no solo de una lista básica de equipos.
La mejor estrategia a largo plazo no consiste simplemente en reducir un valor medido durante un día, sino en mejorar la estabilidad de todo el sistema eléctrico industrial.
Si una instalación presenta cargas no lineales variables, automatización en expansión o numerosas aplicaciones de variadores de frecuencia, una solución flexible suele ofrecer mejores resultados a largo plazo. En estas condiciones, un filtro armónico activo suele proporcionar una mayor protección y un control armónico más fiable que un filtro armónico pasivo por sí solo.
El objetivo no es solo reducir la distorsión armónica. El objetivo es reducir los desplazamientos, disminuir el calor, prolongar la vida útil de los equipos y lograr una producción más estable.
La mitigación de armónicos no solo mejora una medición en un informe, sino que también protege transformadores, cables, aparamenta y equipos conectados del calor y el estrés excesivos. En instalaciones con múltiples cargas no lineales, el control de armónicos contribuye a una mayor estabilidad en todo el sistema eléctrico industrial.
Esto es especialmente importante cuando cargas lineales y no lineales operan simultáneamente en el mismo bus. Incluso si algunas partes de la red permanecen estables, la creciente distorsión causada por las cargas electrónicas puede afectar al sistema en general. Por ello, una buena estrategia de filtrado mejora la calidad de la energía a largo plazo y prolonga la vida útil de los equipos.
Conclusión
Tanto el filtro armónico activo como el pasivo pueden reducir la distorsión armónica, pero no son igual de efectivos en todas las aplicaciones. Un filtro armónico pasivo funciona mejor en un sistema estable y predecible. Un filtro armónico activo funciona mejor en un entorno dinámico con cargas no lineales y condiciones de operación variables.
Para un sistema de alimentación industrial moderno con múltiples unidades de accionamiento de frecuencia variable y crecientes exigencias en cuanto a la calidad de la energía, el filtro armónico activo suele ser la solución más eficaz y flexible.
Si una instalación se enfrenta a distorsión armónica, baja fiabilidad de los equipos o estrés eléctrico repetido causado por cargas no lineales, elegir la tecnología de filtrado adecuada es un paso fundamental para lograr un funcionamiento estable a largo plazo.
