Un panel de corrección automática del factor de potencia puede comenzar a conmutar incorrectamente, no alcanzar su objetivo o provocar repetidamente la desconexión de las etapas de los condensadores. Un panel APFC recién instalado también puede fallar desde el primer día.
La causa no siempre es un condensador defectuoso. La instalación del transformador de corriente, la configuración del controlador, los armónicos, los componentes de conmutación y las cargas variables pueden impedir un funcionamiento correcto.
La resolución de problemas debe basarse en mediciones en lugar de en el método de ensayo y error con reemplazo de piezas.
Un panel APFC conmuta los pasos de los condensadores para suministrar la potencia reactiva que requieren las cargas inductivas. Combina un controlador, una entrada de transformador de corriente (CT), condensadores, dispositivos de conmutación, protección y, cuando sea necesario, reactores de desintonización.
El controlador mide la tensión y la corriente, calcula la demanda reactiva y selecciona las etapas necesarias. Un fallo en esta cadena produce una compensación incorrecta.
| Falla | Indicación típica | Primera comprobación |
|---|---|---|
| Instalación incorrecta del tomógrafo | El controlador muestra un factor de potencia o una dirección incorrectos. | Posición, fase y polaridad de la TC |
| Etapa del condensador defectuosa | El escenario está en marcha, pero el factor de potencia apenas cambia. | Corriente de la etapa y estado del fusible |
| Configuración incorrecta del controlador | Factor de potencia de arrastre, respuesta retardada o adelanto | Objetivo, valor C/k y retardo de conmutación |
| Distorsión armónica | Sobrecalentamiento del condensador, ruido o fallo repetido del fusible | THDi, THDv y corriente del condensador |
| Los cambios de carga son demasiado rápidos. | El objetivo se alcanza solo brevemente. | Tendencia de carga y tiempo de respuesta |
| Tamaño de paso incorrecto | Cambio frecuente entre dos etapas | Relación de pasos y tamaño mínimo de paso |
| Temperatura excesiva del panel | Alarmas térmicas o vida útil reducida del condensador | Ventilación, ventiladores y conexiones |
El transformador de corriente es el elemento sensor del controlador. Un conductor, polaridad o referencia de fase incorrectos pueden invertir o distorsionar la medición de potencia reactiva.
El transformador de corriente (TC) normalmente debe medir tanto la corriente de carga como la del condensador. En un alimentador, es posible que no detecte los resultados de la conmutación. Las entradas en paralelo pueden requerir lógica dedicada.
Verifique la relación de transformación, la dirección, la polaridad, la fase asignada y la referencia de voltaje del transformador de corriente (TC) con respecto al diagrama del controlador.

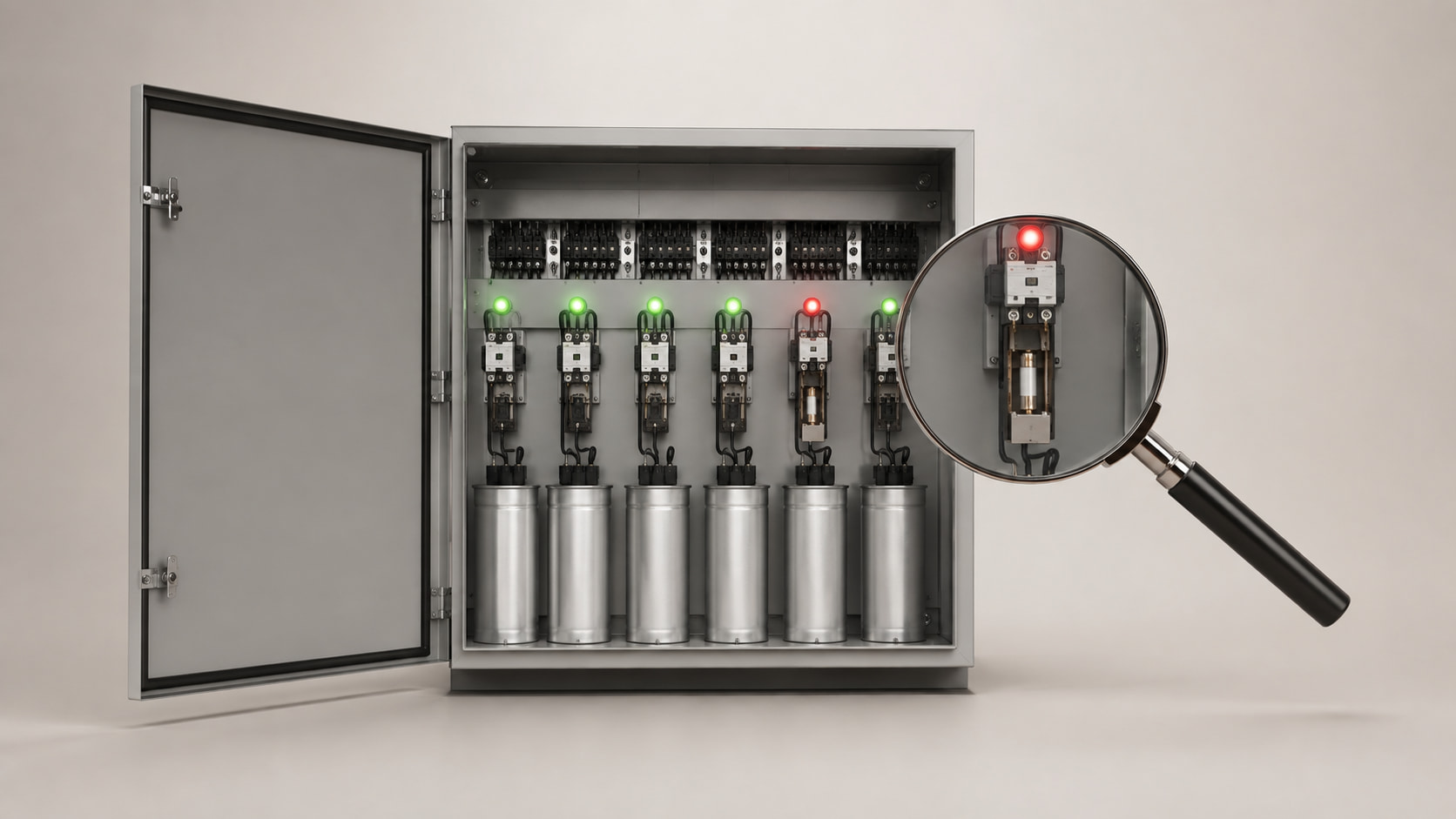

El controlador puede mostrar una etapa conectada incluso cuando un fusible, contactor, condensador o conductor ha fallado.
Mida cada etapa y compare su corriente con el valor esperado a la tensión real:
I = Q ÷ (√3 × V)
Las corrientes de fase deben estar equilibradas. La ausencia de corriente o una corriente baja indica una avería que requiere reparación.
Una configuración incorrecta puede hacer que un panel en buen estado se comporte como uno defectuoso. Verifique el factor de potencia objetivo, la relación del transformador de corriente (CT), el paso mínimo, el valor C/k y los retardos de conmutación.
Un valor de respuesta incorrecto puede bloquear la conmutación o conectar demasiadas etapas. Los retrasos cortos aumentan el desgaste; los retrasos largos provocan una compensación insuficiente de las cargas.
Un valor objetivo innecesariamente cercano a la unidad puede producir un factor de potencia adelantado cuando la carga disminuye.
La impedancia del condensador disminuye a medida que aumenta la frecuencia, atrayendo la corriente armónica generada por cargas no lineales. Esto puede provocar sobrecorriente, sobrecalentamiento, hinchazón o fallo del fusible.
Los condensadores también pueden resonar con la inductancia de la red y amplificar la distorsión cerca de un orden armónico dominante.
Mida la corriente y los armónicos antes de reemplazar fusibles que fallen repetidamente. Los sistemas con muchas cargas no lineales pueden requerir reactores desintonizados o un filtro armónico activo.
Los bancos de interruptores conmutados por contactores son adecuados para cambios graduales de carga, pero pueden resultar demasiado lentos para soldadoras, grúas, ascensores y laminadoras.
La demanda reactiva puede volver a cambiar antes de que el controlador complete su retardo y realice un cambio de paso fijo. El funcionamiento frecuente también acorta la vida útil de los componentes.
Las soluciones incluyen la conmutación de tiristores, un circuito SVG o una compensación híbrida.
Si el paso mínimo del condensador es demasiado grande, conectarlo puede cambiar el factor de potencia del sistema de inductivo a capacitivo. Desconectarlo hace que el sistema vuelva a ser inductivo.
Esta búsqueda constante genera cambios innecesarios e impide una corrección estable.
Revise el perfil de carga, el paso mínimo y la secuencia. Los condensadores envejecidos también pueden entregar menos kVAr de lo indicado en su placa de características.
Los condensadores, reactores, contactores y barras colectoras generan calor. La ventilación obstruida, los ventiladores averiados, el polvo o las altas temperaturas ambiente pueden superar los límites de los componentes.
Las conexiones sueltas crean resistencia y puntos calientes que dañan los terminales y el aislamiento sin que salte el interruptor de entrada.
Utilice imágenes térmicas bajo carga. Compruebe los ventiladores, filtros, terminales y cualquier decoloración. Aísle y descargue los condensadores antes de realizar trabajos internos.
| Síntoma | Causa probable | Qué medir o inspeccionar |
| El factor de potencia no mejora | Paso fallido, error de CT o kVAr insuficiente | Corriente de etapa, cableado de transformadores de corriente y demanda reactiva |
| El factor de potencia se convierte en líder | Capacitancia excesiva o configuración del controlador | kVAr, factor de potencia objetivo y tamaño del paso |
| Las etapas cambian repetidamente | El paso más pequeño es demasiado grande o la carga es inestable. | Registro de conmutación y tendencia de carga |
| Los fusibles del condensador se siguen fundiendo. | Corriente armónica, resonancia o condensador defectuoso | Espectro, corriente del condensador y capacitancia |
| Los condensadores se hinchan o tienen fugas. | Overtemperature, overvoltage or ageing | Voltage, temperature and physical condition |
| Contactor chatters or burns | Low control voltage or excessive switching | Coil voltage and switching frequency |
| Controller shows an unrealistic value | CT ratio, polarity or phase-reference error | Wiring and controller configuration |
Measure at the panel incomer and compare the results with the controller display. Record:
Voltage and phase current
kW, kVAr, kVA and power factor
True and displacement power factor
Current and voltage THD
Individual harmonic orders
Current of every capacitor stage
Panel temperature and switching sequence
Determine whether the fault is continuous or load-dependent. Test stages individually where permitted. Verify isolation and discharge before handling capacitor circuits.
| Confirmed problem | Suitable corrective action |
| Incorrect CT signal | Correct its position, ratio, polarity and phase reference |
| Failed capacitor stage | Replace the defective fuse, contactor or capacitor after finding the cause |
| Poor controller response | Reconfigure the target, C/k value, delays and step sequence |
| Harmonic overload | Apply detuning, harmonic filtering or redesigned compensation |
| Rapid reactive-power variation | Use thyristor switching, SVG or hybrid compensation |
| Stage hunting | Reduce the smallest step or revise the stage ratio |
| Excessive temperature | Restore ventilation and repair loose or overloaded connections |
The panel may be undersized, its CT incorrect or its stages failed. Harmonics can also reduce true power factor.
Repeated failure may indicate overcurrent, resonance, excessive voltage, a damaged capacitor or incorrect fuse rating. Find the cause before replacement.
Continuous switching suggests rapidly changing load, an oversized minimum step, incorrect response settings or a faulty CT signal.
Yes, but harmonics must be evaluated. Capacitors may require detuned reactors, and they must not be connected directly to a VFD output.
Frequency depends on load, temperature, dust and switching duty. Check current, protection, ventilation, connections and overheating.
APFC troubleshooting must examine the complete system. CT errors, failed stages, harmonics, unsuitable steps and heat can produce similar symptoms.
Las mediciones, los registros de conmutación y la inspección térmica revelan si es necesario reparar una etapa, cambiar la configuración, revisar la secuencia o aplicar compensación dinámica o de desafinación.
Un proceso estructurado restablece una corrección fiable al tiempo que reduce los fallos repetidos y las sustituciones innecesarias.
