Aplicación del dispositivo de compensación de potencia reactiva dinámica de alto voltaje (SVG) en centrales fotovoltaicas
March 06 , 2026
Aplicación del dispositivo de compensación de potencia reactiva dinámica de alto voltaje (SVG) en centrales fotovoltaicas
1 Introducción
Impulsada por los objetivos de "carbono dual", la nueva industria energética se ha convertido en un motor fundamental para la transformación de la estructura energética de China. La generación de energía fotovoltaica ha alcanzado un desarrollo a gran escala gracias a sus características limpias y renovables. Sin embargo, debido a los cambios en la intensidad de la luz, la salida de los sistemas de generación de energía fotovoltaica es volátil e intermitente, lo que tiende a causar problemas como un bajo factor de potencia de la red eléctrica, fluctuaciones y parpadeos de voltaje, y contaminación armónica, afectando gravemente la calidad del suministro eléctrico y la estabilidad de la conexión a la red de las centrales fotovoltaicas. Como una nueva generación de equipos de compensación de potencia reactiva, el Dispositivo de Compensación Dinámica de Potencia Reactiva de Alto Voltaje (SVG) se ha convertido en la solución clave para que las centrales fotovoltaicas resuelvan los problemas de calidad de la energía gracias a sus ventajas técnicas de respuesta rápida y compensación precisa. Una central fotovoltaica a gran escala ha mejorado eficazmente la calidad de la conexión a la red y ha garantizado el funcionamiento estable del sistema mediante la instalación de alto voltaje.
SVG
, proporcionando una referencia práctica para el diseño y la aplicación de la compensación de potencia reactiva en centrales fotovoltaicas de gran escala.
2 Descripción general del sitio
La central fotovoltaica está ubicada en un parque industrial fotovoltaico, con un área total del proyecto de aproximadamente 720.000 metros cuadrados, una capacidad instalada total de 30 MW, dividida en 30 unidades de generación de energía independientes; está equipada con 60 inversores conectados a la red de 500 kW. Después de la renovación, la reducción anual en las tarifas de evaluación superó los 3,5 millones de yuanes y la eficiencia de generación de energía de la central fotovoltaica aumentó en un 1,2%.
3 Características principales y principio del dispositivo de compensación de potencia reactiva dinámica de alto voltaje (SVG)
La central fotovoltaica selecciona el dispositivo de compensación dinámica de potencia reactiva (SVG) de alta tensión como equipo central de gestión de la calidad de la energía. Este dispositivo está diseñado para satisfacer las necesidades de conexión a la red de las nuevas centrales eléctricas y puede realizar múltiples funciones, como la compensación dinámica de potencia reactiva, el tratamiento de armónicos y la estabilización de tensión, adaptándose a las características operativas de la salida volátil de las centrales fotovoltaicas.
3.1 Características principales de SVG
El SVG de alta tensión está diseñado con alta adaptabilidad, alta fiabilidad y compensación de alta precisión como elementos fundamentales, satisfaciendo plenamente las necesidades de gestión de red de las centrales fotovoltaicas. Sus principales características son las siguientes:
Procesos simplificados de instalación, puesta en marcha y ajuste de parámetros y diseño modular que se adapta a las rápidas necesidades de construcción del sitio de la central eléctrica;
Velocidad de respuesta dinámica rápida, con un tiempo de respuesta de menos de 1 ms, que puede rastrear en tiempo real los cambios instantáneos de la salida fotovoltaica;
Cuando la capacidad de compensación es suficiente, la distorsión armónica total (THD) de la corriente de salida del dispositivo es ≤3%, sin contaminación armónica;
Puede compensar de forma continua y uniforme la potencia reactiva inductiva/capacitiva, tratar en tiempo real los armónicos de la red, compensar la corriente de secuencia negativa y mejorar eficazmente el factor de potencia de conexión a la red;
Tiene una excelente capacidad de soporte de voltaje, que puede suprimir el parpadeo y la caída del voltaje de la red y estabilizar el voltaje del punto de conexión a la red de la central fotovoltaica;
El circuito principal adopta una estructura de serie en cadena de unidades de potencia de puente H compuestas por dispositivos de potencia IGBT, y la onda escalonada de salida se aproxima a una onda sinusoidal, con una excelente calidad de forma de onda después del filtrado por el reactor de salida;
Al adoptar un diseño redundante y una arquitectura modular, la falla de una sola unidad de potencia no afectará el funcionamiento de todo el sistema, lo que garantiza una alta confiabilidad del equipo;
El proceso de conmutación no tiene impacto transitorio, ni corriente de entrada, ni reencendido de arco, y el equipo puede ponerse en funcionamiento nuevamente sin descarga, con alta seguridad operativa;
Funciones de protección completas, integrando múltiples protecciones como sobretensión, subtensión, sobrecorriente, sobrecalentamiento, pérdida de fase y falla de la unidad de potencia, con una fuerte estabilidad operativa;
Interfaz reservada para la cooperación con FC (Compensación de condensador fijo), que puede realizar la combinación de compensación fija y compensación dinámica, adaptándose a las necesidades de compensación de diferentes condiciones de carga;
Equipado con una pantalla táctil de interacción hombre-máquina, con visualización de estado integral y configuración de parámetros conveniente, que admite operación en el sitio y monitoreo remoto;
Integrado con RS485, Ethernet y otras interfaces de comunicación, compatible con el protocolo de comunicación estándar Modbus, que se puede conectar sin problemas al sistema de monitoreo de la central eléctrica;
No es necesario tener en cuenta la secuencia de fases del sistema de CA al conectarse a la red eléctrica, y el método de cableado es simple, lo que reduce la dificultad de la construcción en el sitio;
La fuente de alimentación de control se alimenta de forma independiente a 220 V CA a través de UPS, y el dispositivo puede mantener un funcionamiento normal incluso si se corta la fuente de alimentación de control;
Admite la instalación en paralelo de múltiples unidades, lo que permite ampliar de forma flexible la capacidad de compensación, adaptándose a las necesidades de expansión de la segunda y tercera fase de la central fotovoltaica.
3.2 Principio de funcionamiento de SVG
El principio de funcionamiento básico del SVG de alto voltaje es: conectar el circuito puente autoconmutado al punto de conexión a la red de 35 kV de la central fotovoltaica en paralelo a través de un reactor, calcular el componente de corriente reactiva requerido por el sistema detectando en tiempo real el voltaje de la red y las señales de corriente, y ajustar adecuadamente la amplitud y la fase del voltaje de salida en el lado de CA del circuito puente a través de la estrategia de control, o controlar directamente la corriente de salida en su lado de CA, de modo que el dispositivo pueda enviar o absorber con precisión la corriente reactiva que cumple con los requisitos de la red, logrando así el propósito de la compensación dinámica de potencia reactiva.
El dispositivo se divide en tres modos según las condiciones de funcionamiento: en el modo de funcionamiento sin carga, el voltaje de salida del dispositivo es consistente con la amplitud y la fase del voltaje de la red, no se emite corriente de compensación y no se produce ningún efecto de compensación; en el modo de funcionamiento inductivo, la amplitud del voltaje de salida del dispositivo es menor que el voltaje de la red y se emite la corriente reactiva rezagada, que es equivalente a un inductor continuamente ajustable, que absorbe la potencia reactiva capacitiva de la red; en el modo de funcionamiento capacitivo, la amplitud del voltaje de salida del dispositivo es mayor que el voltaje de la red y se emite la corriente reactiva adelantada, que es equivalente a un condensador continuamente ajustable, que envía potencia reactiva capacitiva para compensar el déficit de potencia reactiva inductiva de la red.
3.3 Estructura del sistema SVG
El circuito principal del SVG de alta tensión adopta una topología de inversor en cadena, con tres fases conectadas en Y. El dispositivo de 35 kV se conecta a la red mediante un transformador elevador, y cada fase está compuesta por 15 unidades de potencia conectadas en serie, adoptando el modo de operación con redundancia N+1. Cuando una sola unidad falla, se puentea automáticamente para garantizar el funcionamiento continuo del sistema. El dispositivo se divide generalmente en dos partes: armario de potencia y armario de control. El armario de potencia incluye componentes principales como unidades de potencia IGBT, reactancias y sistemas de refrigeración, responsables de la conversión de potencia y la salida de potencia reactiva; el armario de control integra la recopilación de magnitudes analógicas, el procesamiento de magnitudes de conmutación, la protección contra fallos, el control lógico, los módulos de comunicación, etc., para realizar la monitorización en tiempo real, el control de la operación y la interacción remota del dispositivo. El armario adopta una interfaz de comunicación de fibra óptica, que ofrece una alta capacidad antiinterferente y garantiza la transmisión estable de las señales de control.
3.4 Ventajas comparativas de los SVG y los dispositivos tradicionales de compensación de potencia reactiva
En comparación con los dispositivos de compensación de potencia reactiva capacitivos tradicionales (FC) y
compensadores estáticos de var (SVC)
La SVG de alto voltaje tiene importantes ventajas técnicas en la aplicación de centrales fotovoltaicas, y las comparaciones específicas son las siguientes:
Mayor precisión de compensación: el factor de potencia después de la compensación del condensador tradicional generalmente está entre 0,85 y 0,92, mientras que el factor de potencia después de la compensación SVG puede ser estable por encima de 0,98, lo que cumple con los requisitos de conexión a la red de alto nivel de las centrales fotovoltaicas;
Mayor velocidad de respuesta: El tiempo de respuesta de compensación simple de los dispositivos tradicionales de compensación de potencia reactiva es ≥200 ms, lo que no permite adaptarse a la fluctuación instantánea de la salida fotovoltaica. El tiempo de respuesta de compensación SVG es de tan solo 5-20 ms, lo que permite una compensación instantánea y precisa de la potencia reactiva.
Método de compensación más flexible: Los dispositivos tradicionales suelen utilizar una compensación escalonada de 3 a 12 niveles, con diferencias de escalón al aumentar o disminuir la capacidad de compensación, lo que tiende a producir sobrecompensación o subcompensación. SVG admite compensación continua continua a partir de 0,1 kVAR, lo que permite una adaptación precisa de la potencia reactiva.
Mayor capacidad de tratamiento de armónicos: Los dispositivos de compensación capacitiva tradicionales amplifican los armónicos de la red y no tienen función de filtrado de armónicos. El SVG por sí mismo no genera armónicos ni los amplifica, y puede filtrar más del 50% de los armónicos característicos de la red, mejorando eficazmente la calidad de la energía.
Mejor adaptabilidad de tensión: La capacidad de compensación de los dispositivos tradicionales disminuye significativamente cuando la tensión de la red eléctrica disminuye. Cuando la tensión de la red eléctrica cae al 50 % de la tensión nominal, SVG mantiene la capacidad de compensación nominal, con una excelente capacidad de soporte de tensión.
4 Análisis del funcionamiento de SVG en una central fotovoltaica

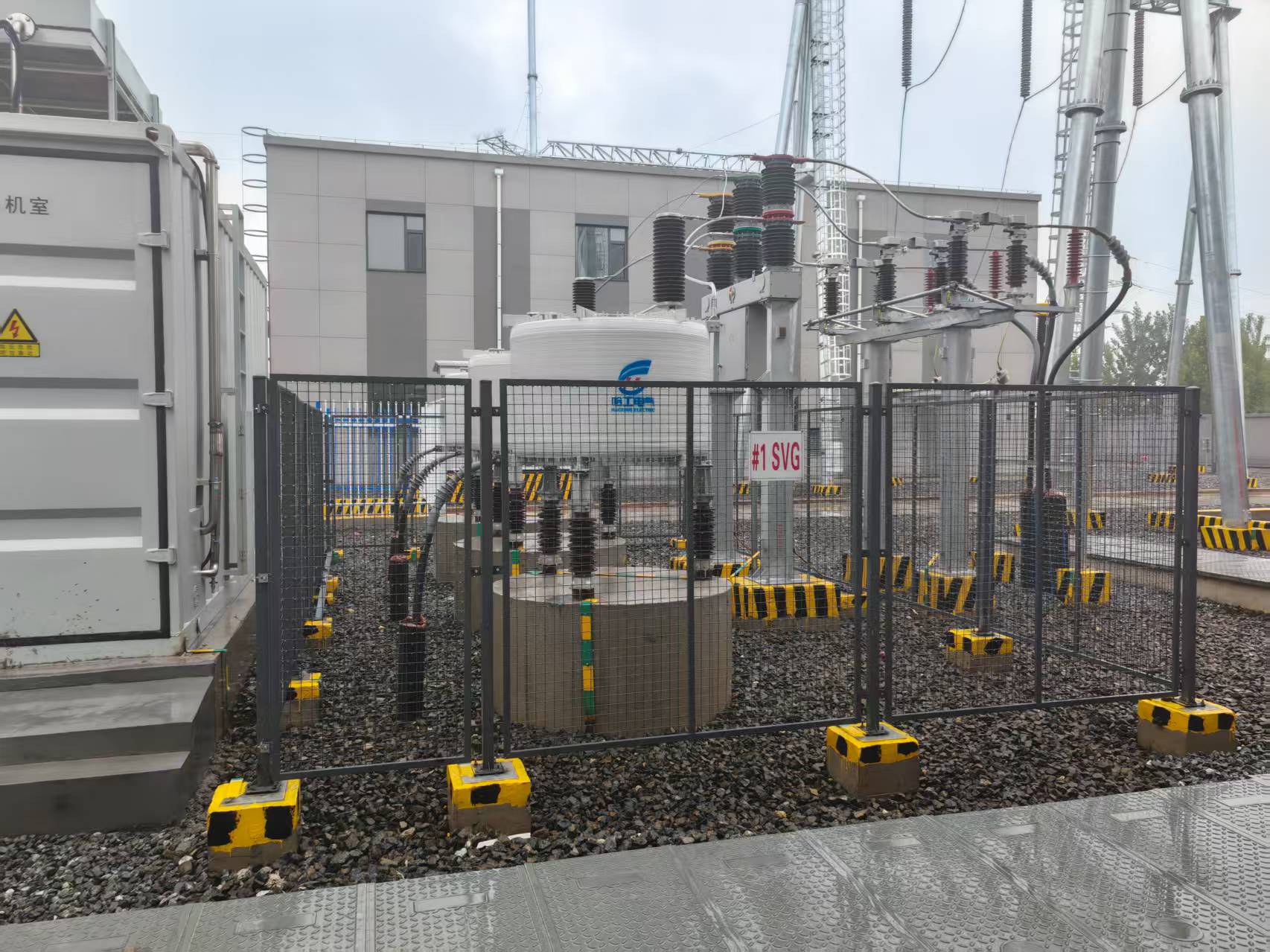

El SVG de alta tensión de 6 Mvar de la central fotovoltaica está conectado al bus de 35 kV de la central y opera en paralelo con la unidad elevadora del inversor fotovoltaico. El dispositivo detecta los datos de tensión y corriente en tiempo real del punto de conexión a la red y realiza automáticamente la compensación de potencia reactiva y el tratamiento de armónicos. Mediante la monitorización de la operación real, el dispositivo SVG se adapta completamente a las condiciones ambientales y operativas del emplazamiento de la central, y diversos indicadores operativos cumplen los requisitos de diseño. Los principales efectos operativos son los siguientes:
(1) Instalación y puesta en marcha cómodas, adaptándose a las condiciones in situ
SVG adopta un diseño modular integral. En sitio, solo se requiere la fijación del gabinete, la conexión de cables y la puesta en marcha de parámetros, con menos cableado y una construcción sencilla. El tiempo de instalación del equipo hasta la puesta en marcha es de solo 7 días, lo que acorta considerablemente el ciclo de puesta en marcha de la central eléctrica. La estructura modular también facilita el mantenimiento posterior, y una sola unidad de potencia se puede reemplazar rápidamente, lo que reduce los costos de operación y mantenimiento del equipo.
(2) Operación conveniente y monitoreo inteligente realizable
SVG está equipado con una interfaz de interacción hombre-máquina de alta definición que muestra en tiempo real parámetros clave como la capacidad de compensación, el factor de potencia, el contenido armónico y el estado de funcionamiento del equipo, con una sencilla operación in situ. Además, está conectado al sistema de monitorización central de la central eléctrica mediante la interfaz RS485, lo que permite funciones como arranque y parada remotos, modificación de parámetros, alarma de fallos y carga de datos, satisfaciendo así las necesidades de operación inteligente de la central. El personal de operación y mantenimiento puede realizar la monitorización completa del dispositivo en la sala de control central.
(3) Factor de potencia estable, que cumple con los estándares de conexión a la red
El requisito de conexión a la red de las centrales fotovoltaicas exige que el factor de potencia del punto de conexión se mantenga entre 0,95 y 0,99. Antes de la puesta en funcionamiento del SVG, debido a las fluctuaciones de la producción fotovoltaica, el factor de potencia de la central fluctúa considerablemente entre 0,88 y 1,0, lo que impide cumplir con los requisitos de conexión a la red. Tras la puesta en funcionamiento del SVG, el dispositivo monitoriza en tiempo real la demanda de potencia reactiva y ajusta automáticamente la capacidad de compensación, de modo que el factor de potencia del punto de conexión a la red se mantiene estable entre 0,98 y 0,99. Esto no solo evita las multas de red causadas por un factor de potencia bajo, sino que también garantiza el consumo total de energía fotovoltaica de la red.
(4) Tratamiento armónico eficaz que mejora la calidad de la energía
Antes de poner en uso el SVG, debido al funcionamiento de equipos electrónicos de potencia como inversores en el punto de conexión a la red de la central eléctrica, la tasa de distorsión armónica actual alcanza el 8% ~ 12%, con una contaminación armónica evidente; después de poner en uso el SVG, el dispositivo filtra eficazmente los armónicos de la red y la tasa de distorsión armónica actual en el punto de conexión a la red se mantiene estable por debajo del 2%, lo que es mucho más bajo que los requisitos estándar nacionales, mejorando en gran medida la calidad del suministro de energía de la red eléctrica y, al mismo tiempo, reduciendo el daño de los armónicos a los equipos de la central eléctrica, como transformadores y cuadros de distribución, lo que extiende la vida útil del equipo.
(5) Supresión de fluctuaciones de voltaje, estabilización del funcionamiento de la red
La carga en el lado de la red eléctrica en el área donde se ubica la central eléctrica fluctúa mucho, y la salida de la central fotovoltaica tiene cambios instantáneos debido a la influencia de la luz, que es propensa a causar parpadeos y caídas de voltaje en el punto de conexión a la red; confiando en su rápida capacidad de respuesta dinámica y capacidad de soporte de voltaje, SVG suprime eficazmente la fluctuación de voltaje, haciendo que el voltaje del bus de 35 kV de la central eléctrica sea estable dentro de ±2% del voltaje nominal, evitando la desconexión de los inversores fotovoltaicos causada por anomalías de voltaje y asegurando el funcionamiento continuo y estable de la central eléctrica.
(6) Consumo de energía extremadamente bajo y excelente eficiencia operativa
El dispositivo SVG utiliza dispositivos de potencia IGBT de alta eficiencia y estrategias de control optimizadas, con una eficiencia operativa de hasta el 99,96 % y un consumo de energía extremadamente bajo. El autoconsumo anual de un solo dispositivo es de tan solo unos 2000 kWh, muy inferior al de los dispositivos de compensación tradicionales, lo que reduce considerablemente el autoconsumo de la central eléctrica y mejora su eficiencia general de generación de energía.
(7) Fuerte adaptabilidad ambiental, adaptándose a condiciones de trabajo severas
La central eléctrica presenta inviernos fríos, altas temperaturas en verano, numerosos días de viento fuerte y cierta contaminación por arena y polvo, lo que impone altos requisitos de aislamiento, disipación de calor y capacidad antiinterferencias del equipo. El dispositivo SVG está especialmente diseñado para entornos de meseta, frío y polvo, optimizando la estructura de aislamiento y el sistema de refrigeración, y configurando dispositivos de sellado a prueba de polvo. Mediante la verificación de funcionamiento real, el dispositivo puede operar de forma estable en condiciones extremas de temperatura y humedad, así como en condiciones de arena y polvo, sin registros de paradas por fallas y con una excelente adaptabilidad ambiental.
