Solución para fallos de bancos de condensadores: cuándo usar un SVG, un AHF o un sistema híbrido

Solución para fallas de bancos de capacitores:

Cuándo usar SVG, AHF o un sistema híbrido

Descubra por qué los bancos de capacitores fallan bajo cargas armónicas y cuándo usar un SVG, AHF o un sistema híbrido para un factor de potencia estable y una menor distorsión.

Las corrientes armónicas pueden acelerar el envejecimiento dieléctrico de los capacitores, aumentar las pérdidas del transformador y contribuir a disparos intempestivos. Al mismo tiempo, una demanda reactiva que cambia rápidamente puede causar un factor de potencia inestable y conmutaciones repetidas del banco de capacitores.

Estos son problemas de calidad de energía relacionados pero diferentes. Un generador estático de var (SVG) proporciona compensación rápida de potencia reactiva y corrección del factor de potencia. Un filtro armónico activo (AHF) se enfoca en la corriente armónica. Cuando existen ambos problemas, una solución coordinada SVG/AHF o una solución híbrida verificada suele ser la opción de ingeniería más segura.

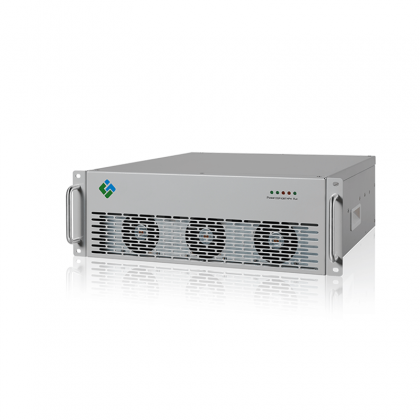

Generador estático de var YTPQC-SVG para compensación dinámica de potencia reactiva

Por qué fallan los bancos de capacitores bajo cargas armónicas

La reactancia capacitiva disminuye a medida que aumenta la frecuencia. En frecuencias armónicas, un banco de capacitores puede absorber por lo tanto más corriente de la esperada, especialmente en sistemas con VFD, unidades UPS, rectificadores u otras cargas no lineales. La corriente adicional aumenta las pérdidas dieléctricas y la temperatura de operación, lo que puede reducir la vida útil del capacitor.

La corriente armónica también aumenta las pérdidas de cobre y por corrientes parásitas del transformador. El impacto real depende del espectro armónico, la carga, el diseño del transformador, la ventilación y la temperatura ambiente. Una medición de calidad de energía es más fiable que estimar el efecto únicamente a partir de los datos de placa.

IEEE 519-2022 establece objetivos de distorsión de tensión y corriente en estado estable en el punto de acoplamiento común (PCC). El cumplimiento debe evaluarse usando datos medidos y la tensión del sistema aplicable y la relación de cortocircuito. Los filtros pasivos pueden funcionar bien para espectros armónicos estables, pero las cargas cambiantes suelen requerir un enfoque activo o híbrido.

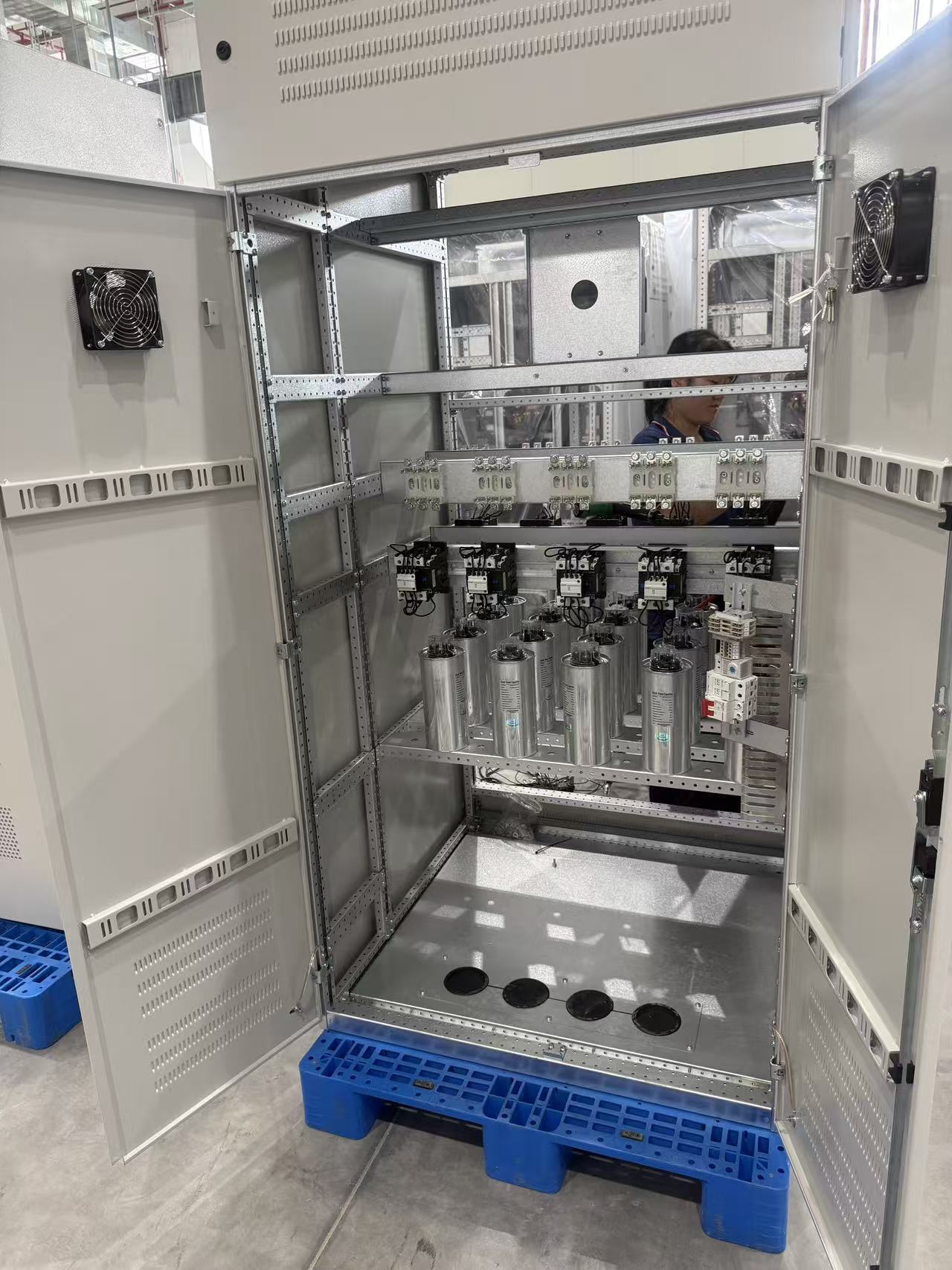

Estructura real de un banco de capacitores YT en el sitio

Comparación técnica: banco de capacitores vs. SVG

Selección de ingeniería

Seleccione la capacidad del SVG a partir de la demanda máxima medida de kvar inductivos y capacitivos durante un ciclo de producción representativo, y luego incluya un margen de diseño acordado. Si la corriente armónica es significativa, dimensione un AHF separado o una unidad híbrida validada a partir del espectro armónico medido. Los bancos de capacitores existentes pueden permanecer para la potencia reactiva base si se verifican la resonancia y la coordinación de conmutación durante el estudio.

Cómo YTPQC-SVG admite la corrección dinámica del factor de potencia

YTPQC-SVG utiliza un inversor de fuente de tensión IGBT de tres niveles para generar corriente inductiva o capacitiva en tiempo real. El controlador mide la corriente de carga, calcula el componente reactivo fundamental y ajusta la salida para mantener el factor de potencia objetivo. La mitigación de armónicos debe gestionarse mediante YTPQC-AHF o una configuración híbrida confirmada cuando sea necesario.

Tiempo de respuesta: hasta 5 ms, dependiendo del modelo seleccionado y la configuración del sistema.

Precisión de compensación: factor de potencia objetivo superior a 0.98 cuando el sistema está correctamente dimensionado y puesto en servicio.

Rango de compensación: compensación continua de potencia reactiva inductiva y capacitiva.

Mitigación de armónicos: use YTPQC-AHF o una configuración híbrida AHF/SVG verificada; un SVG estándar no debe considerarse un sustituto de un AHF.

Beneficio de la topología: una estructura de tres niveles reduce el escalón de tensión en cada dispositivo de conmutación y permite una compensación electrónica de potencia compacta y eficiente.

Preguntas frecuentes

P1: ¿Cómo dimensiono un SVG para mi planta?

Mida la potencia reactiva en el PCC durante un ciclo de funcionamiento representativo. Registre los valores máximos de kvar inductivos y capacitivos, los escalones de carga, la tensión y la temperatura ambiente. Añada un margen de diseño adecuado. Si la distorsión armónica también es una preocupación, mida el espectro armónico y dimensione un AHF por separado o seleccione una configuración híbrida verificada.

P2: ¿Puede un SVG funcionar con mis bancos de condensadores existentes?

Sí. En un sistema híbrido coordinado, el banco de condensadores suministra la potencia reactiva base mientras que el SVG gestiona los cambios reactivos rápidos. Si la corriente armónica es significativa, se puede añadir un AHF. La desafinación, los umbrales de conmutación, la ubicación de los TC y la coordinación del controlador deben confirmarse durante el estudio del sitio.

P3: ¿Qué mantenimiento requiere un SVG?

El mantenimiento rutinario normalmente incluye la limpieza de los filtros de aire, la inspección de ventiladores y terminales, y la revisión de alarmas y registros de temperatura. El intervalo exacto debe seguir el manual del producto y las condiciones del sitio.

P4: ¿La instalación requiere una parada de la planta?

El SVG se conecta en paralelo. Sin embargo, la instalación de TC, los trabajos en interruptores y la puesta en servicio final deben seguir el procedimiento de seguridad del sitio. Algunos trabajos pueden requerir una interrupción planificada o el aislamiento del bus supervisado. Confirme el método con el equipo eléctrico del sitio antes de la instalación.

YT Electric: Calidad de energía impulsada por ingeniería

YT Electric desarrolla filtros activos de armónicos, generadores estáticos de VAR, equilibradores de carga activos y sistemas de compensación híbrida para redes eléctricas industriales y comerciales. Las opciones de productos modulares permiten instalaciones montadas en pared, montadas en rack y en gabinete.

La selección del producto y el rendimiento final dependen de las condiciones medidas del sitio, la impedancia del sistema, la configuración del CT, la temperatura ambiente y los ajustes de puesta en servicio.

Contacte con YT Electric para mediciones del sitio, análisis de armónicos, selección de equipos y una propuesta técnica específica para el proyecto.
