Certificación FQC: valores, alcance de pruebas y estándares de certificación

Certificación FQC: Valores, alcance de pruebas y estándares de certificación

Comprenda FQC Certificaciones y cómo verifica Productos y Pruebas estándar.

Su equipo de adquisiciones está preseleccionando AHF y SVG proveedores para la actualización de la solución de calidad de energíade su planta. Los proveedores han enviado cotizaciones con especificaciones casi idénticas en papel. Solo uno presenta una declaración de terceros firmada y fechada que cubre tanto las directivas EMC como LVD.

Ese único documento cambia la preselección. La certificación es el único filtro objetivo entre un proveedor que probó su diseño y uno que copió una hoja de datos.

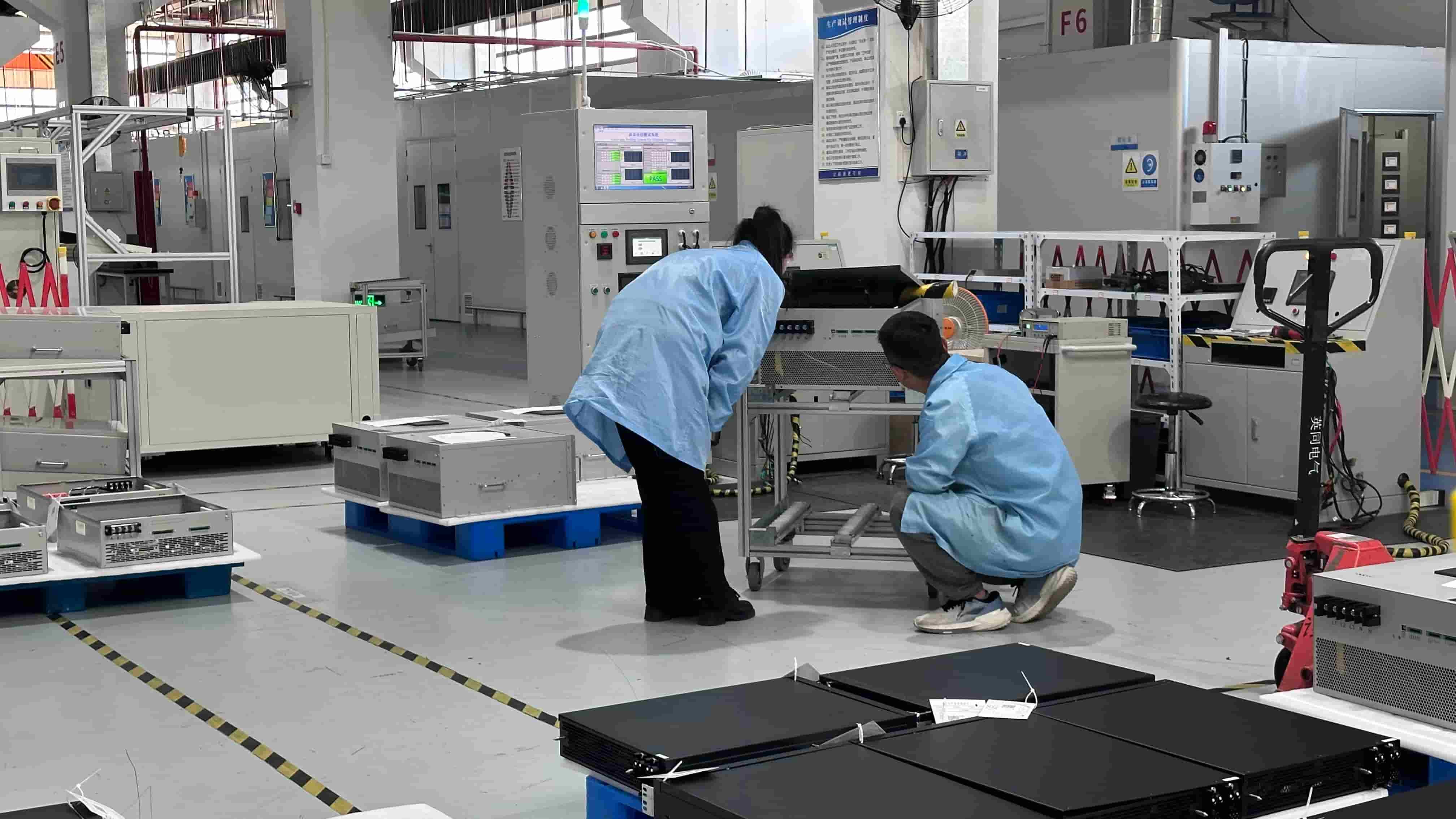

El personal de control de calidad de YT Electric está probando productos en su área de pruebas de cumplimiento EMC LVD certificada por FQC.

Alcance de pruebas y estándares de certificación de FQC

FQC emite su Certificado de Cumplimiento de laboratorios acreditados.

Para productos de calidad de energía, las pruebas LVD y EMC son las más valiosas.

El alcance de las pruebas LVD cubre la tensión soportada dieléctrica, las distancias de fuga y separación, y la continuidad de la conexión a tierra de protección conforme a EN IEC 62477-1:2023. Para un Filtro Activo de Armónicos con un bus de CC de 3 niveles, esto significa que el aislamiento entre las etapas de potencia fue sometido físicamente a pulsos de alta tensión, no solo revisado en papel.

El alcance de las pruebas EMC cubre las emisiones conducidas y radiadas, además de la inmunidad, medidas conforme a los estándares EN IEC 61000-6-4 y EN IEC 61000-6-2 que definen los límites para entornos industriales.

El certificado hace referencia a la auditoría completada del expediente técnico y a los datos de prueba subyacentes. Certifica que el diseño y los resultados de prueba de una línea de productos específica cumplieron los valores de las cláusulas referenciadas en el momento de la evaluación.

Normas de certificación y alcance de pruebas FQC EMC/LVD

Valores de certificación FQC

Independencia.Las directivas EMC y LVD permiten la autodeclaración del fabricante: una marca CE puede existir legalmente sin pruebas externas. La certificación de FQC es la evidencia de un tercero acreditado de que las pruebas dieléctricas, de líneas de fuga, de emisiones y de inmunidad se realizaron realmente. La marca CE indica a un comprador que el fabricante declara conformidad. El certificado FQC indica a un comprador que un laboratorio acreditado verificó los datos que respaldan esa declaración.

Competencia del laboratorio.La acreditación TURKAK de FQC conforme a ISO/IEC 17025 significa que los métodos de prueba, la calibración de equipos y la trazabilidad de resultados son auditados de forma independiente, sin estar sujetos a las inconsistencias de las pruebas internas del fabricante.

Integridad del expediente técnico.La certificación FQC cubre una auditoría completa del expediente técnico, no solo una prueba de muestra de lote. Para un comprador, esta distinción determina lo que ocurre durante una auditoría de seguridad o una reclamación de seguro. Una marca CE sin un informe de prueba de respaldo deja la palabra del fabricante como única evidencia. Una marca CE respaldada por una certificación FQC proporciona al comprador un laboratorio identificado, una referencia del expediente técnico y datos trazables que presentar.

Las corrientes armónicas de secuencia cero en sistemas de 4 hilos crean el mismo riesgo de calentamiento del neutro independientemente de la norma del país que se aplique. Lo que difiere según el mercado es qué cifras de qué organismo reconoce el equipo de cumplimiento del comprador como evidencia suficiente. Por eso la conversación sobre certificación no puede detenerse en "¿tiene una marca CE?"; debe llegar a "¿de quién son los datos de prueba que respaldan esa marca?"

Reconocimiento de normas CE fuera de la UE: una perspectiva de alineación de normas

El marcado CE por sí mismo no tiene valor legal fuera de la UE. Sin embargo, las normas EN que respaldan una certificación EMC/LVD no son exclusivamente europeas.

La mayoría de las normas EN de este alcance son la adopción europea de publicaciones IEC, con los mismos números de cláusula y, en la mayoría de los casos, los mismos valores límite que el original IEC. Este es el mecanismo que permite que los datos de prueba de FQC sean transferibles.

La Organización de Normalización del Golfo (GSO) adopta directamente miles de normas IEC como normas regionales del CCG, generalmente sin modificar los límites técnicos. La serie GB 7251 de China para conjuntos de aparamenta está redactada para cumplir directamente con IEC 61439, y las normas de pruebas EMC de China bajo GB/T 17626 reflejan la serie IEC 61000 4 cláusula por cláusula. El SIRIM de Malasia y organismos similares del sudeste asiático siguen el mismo modelo de adopción IEC para normas de EMC industrial y equipos de baja tensión.

Norteamérica es la excepción, no la regla. UL 508A e IEEE 519 son esquemas independientes con sus propios protocolos de prueba y organismos administradores; no son derivados de IEC. Una certificación FQC respalda la revisión interna de ingeniería de un comprador norteamericano, pero no sustituye una certificación UL.

La siguiente tabla detalla las diferencias numéricas entre los requisitos CE (EN/IEC), UL e IEEE en parámetros de prueba relevantes.

Comparación de parámetros de prueba CE (EN/IEC), UL e IEEE — CEM y LVD

Nota: UL 508A es un estándar de seguridad para paneles de control industriales y no cubre las pruebas de CEM. IEEE 519 es una práctica recomendada para la calidad de la energía, que especifica límites de distorsión de tensión y corriente en el punto de acoplamiento común (PCC) — una capa diferente de las pruebas de CEM a nivel de equipo. La certificación CE requiere el cumplimiento simultáneo de las directivas LVD (seguridad) y CEM (compatibilidad electromagnética) en su totalidad.

Conclusión

Una certificación es la línea divisoria entre un proveedor que probó su diseño y uno que copió una hoja de datos. La certificación FQC es la evidencia acreditada que respalda la declaración CE de YT Electric para las directivas CEM y LVD; confirma que el producto superó los estándares armonizados principales: EN 61000 6 2 (inmunidad), EN 61000 6 4 (emisiones), EN 61000 3 2 / EN 61000 3 12 (armónicos) y EN 61010 1 (seguridad), respaldados por una auditoría técnica de un expediente de terceros con trazabilidad.

Dado que GSO, la serie GB de China y la mayoría de los estándares del sudeste asiático adoptan los mismos límites basados en IEC con los que FQC realizó las pruebas, esta evidencia tiene un peso directo en esos mercados sin necesidad de pruebas locales duplicadas. En Norteamérica, la certificación FQC no reemplaza una certificación UL, pero proporciona datos técnicos de respaldo que pueden agilizar la revisión de ingeniería interna de un comprador.

Preguntas frecuentes (FAQ)

1. Si CEM y LVD permiten la autodeclaración, ¿por qué importa la participación de FQC?

La autodeclaración significa que una marca CE puede existir legalmente sin ninguna prueba externa. El Certificado de Conformidad de FQC es la evidencia independiente de un tercero que un comprador puede solicitar cuando desea pruebas más allá de la propia palabra del fabricante; es opcional según la ley, pero a menudo obligatorio según la política interna de compras de un comprador.

2. ¿Es FQC un Organismo Notificado para CEM y LVD, como lo es para los dispositivos médicos?

No. CEM y LVD no requieren la participación de un Organismo Notificado para el marcado CE, por lo que el papel de FQC aquí es el de un organismo de pruebas y certificación acreditado por TURKAK, no un Organismo Notificado específicamente bajo esas dos directivas. El valor de la certificación proviene de la acreditación del laboratorio y la trazabilidad de las pruebas, no de un requisito legal.

3. ¿Un certificado FQC satisface automáticamente los requisitos UL de Norteamérica?

No. UL 508A e IEEE 519 son esquemas independientes con sus propios protocolos, por lo que una certificación FQC no reemplaza una certificación UL. Sí proporciona evidencia técnica de respaldo — datos de resistencia dieléctrica y resultados de pruebas CEM — que puede acortar la revisión de ingeniería interna de un comprador.

4. ¿Por qué los compradores del CCG y del sudeste asiático aceptan esta certificación más directamente que los compradores norteamericanos?

GSO y la mayoría de los organismos nacionales del sudeste asiático adoptan estándares IEC con los mismos números de cláusula y valores límite utilizados en los estándares EN contra los que FQC realiza las pruebas, por lo que los datos se transfieren directamente. Los esquemas norteamericanos se desarrollaron de forma independiente respecto a IEC, por lo que una evaluación equivalente del rendimiento físico aún requiere una evaluación separada específica del esquema.

Más información

Explore las especificaciones del producto YT Electric y las indicaciones de aplicación: https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

Referencia: IEEE 519-2022, Norma IEEE para el control de armónicos en sistemas eléctricos de potencia: https://standards.ieee.org/ieee/519/10677/

Normas armonizadas de la Directiva EMC 2014/30/UE: https://eur-lex.europa.eu/

Normas armonizadas de la Directiva LVD 2014/35/UE: https://eur-lex.europa.eu/

El certificado FQC del AHP de YT es No.FQC2540101 y el certificado FQC del SVG es No.FQC2540102. Consulte los archivos en la sección: Servicio—Descarga.

¿Necesita una solución específica para su sitio? Comparta con YT Electric su diagrama unifilar, lista de cargas, factor de potencia medido, datos de THDi/TDD y condiciones ambientales. Nuestros ingenieros de ventas pueden revisar los datos y preparar una propuesta técnica.
