Cómo dimensionar correctamente un filtro armónico activo: guía completa de dimensionamiento industrial
A medida que las instalaciones industriales continúan adoptando variadores de frecuencia (VFD), sistemas UPS, robótica, accionamientos servo, cargadores de vehículos eléctricos y sistemas de energía renovable, la distorsión armónica se ha convertido en uno de los problemas de calidad de energía más comunes. Estas cargas no lineales mejoran la eficiencia, pero también inyectan corrientes armónicas de regreso a la red eléctrica, reduciendo el rendimiento general del sistema.
Instalar un filtro armónico activo (AHF) es una de las formas más eficaces de reducir la distorsión armónica. Sin embargo, muchos proyectos fracasan porque el filtro no está correctamente dimensionado. Comprar un filtro más grande de lo necesario aumenta el costo del proyecto, mientras que un filtro subdimensionado no puede lograr la reducción armónica requerida ni cumplir con las recomendaciones de IEEE 519.
El dimensionamiento de un filtro armónico activo no se basa en la capacidad del transformador ni en la carga eléctrica total. Se basa en la cantidad de corriente armónica que debe compensarse bajo condiciones reales de operación. Comprender esta diferencia es la base de todo proyecto exitoso de mitigación de armónicos.
Esta guía explica cómo funciona el dimensionamiento de un filtro armónico activo, los cálculos involucrados, los errores comunes de dimensionamiento y las consideraciones de ingeniería que garantizan un rendimiento confiable a largo plazo.
El dimensionamiento de un filtro armónico activo es el proceso de determinar la corriente de compensación necesaria para eliminar los armónicos no deseados de un sistema eléctrico.
A diferencia de los bancos de capacitores, que se seleccionan según la potencia reactiva (kVAr), un filtro armónico activo se selecciona según la corriente de compensación medida en amperios.
Un filtro armónico activo monitorea continuamente la forma de onda eléctrica e inyecta corrientes armónicas iguales pero opuestas en el sistema. La corriente inyectada cancela la corriente armónica producida por las cargas no lineales antes de que se propague por toda la red eléctrica.
Un dimensionamiento adecuado del filtro armónico activo garantiza que el filtro tenga suficiente capacidad para compensar las corrientes armónicas existentes y permita margen para el crecimiento futuro de la carga.
Un dimensionamiento incorrecto del filtro armónico activo es una de las razones más comunes por las que fracasan los proyectos de mitigación de armónicos.
Si el filtro es demasiado pequeño, la distorsión armónica permanece alta incluso después de la instalación. Los transformadores continúan sobrecalentándose, los bancos de capacitores siguen fallando y los equipos sensibles continúan expuestos a corrientes distorsionadas.
Si el filtro es demasiado grande, el rendimiento armónico puede mejorar, pero el proyecto se vuelve innecesariamente costoso sin proporcionar beneficios operativos adicionales.
Un dimensionamiento correcto del filtro armónico activo proporciona varias ventajas importantes:
Para la mayoría de las instalaciones industriales, un dimensionamiento preciso es la diferencia entre resolver permanentemente el problema de armónicos y seguir experimentando fallas eléctricas recurrentes.
Antes de realizar cualquier dimensionamiento de un filtro armónico activo, los ingenieros deben comprender qué es realmente la corriente armónica.
Las cargas eléctricas lineales extraen una corriente sinusoidal uniforme de la red de suministro eléctrico.
Las cargas no lineales extraen corriente en pulsos cortos en lugar de ondas sinusoidales uniformes. Estos pulsos crean corrientes armónicas que circulan por transformadores, equipos de conmutación, cables, generadores y bancos de capacitores.
Los equipos comunes que generan armónicos incluyen:
A medida que se añaden más cargas no lineales a una instalación, aumenta la corriente armónica, lo que hace que un dimensionamiento adecuado del Filtro Activo de Armónicos sea cada vez más importante.
No hay dos sistemas eléctricos que produzcan niveles armónicos idénticos. Varios factores influyen en la capacidad de filtrado requerida.
Una corriente de carga más alta generalmente produce una mayor corriente armónica. Sin embargo, la corriente total por sí sola nunca es suficiente para dimensionar un Filtro Activo de Armónicos.
THDi indica cuánta corriente armónica existe en relación con la corriente fundamental.
Valores más altos de THDi requieren Filtros Activos de Armónicos más grandes.
Diferentes equipos generan distintos espectros armónicos.
Por ejemplo:
Comprender la composición de la carga mejora la precisión del dimensionamiento del Filtro Activo de Armónicos.
Algunas fábricas funcionan continuamente cerca de la carga completa.
Otras experimentan grandes fluctuaciones durante el día.
El dimensionamiento debe considerar la corriente armónica máxima esperada en lugar de las condiciones operativas promedio.
Muchas instalaciones añaden nuevas líneas de producción en unos pocos años.
Seleccionar un Filtro Activo de Armónicos modular permite una expansión futura sin reemplazar todo el sistema.
El primer paso en el dimensionamiento del Filtro Activo de Armónicos es recopilar datos reales de operación.

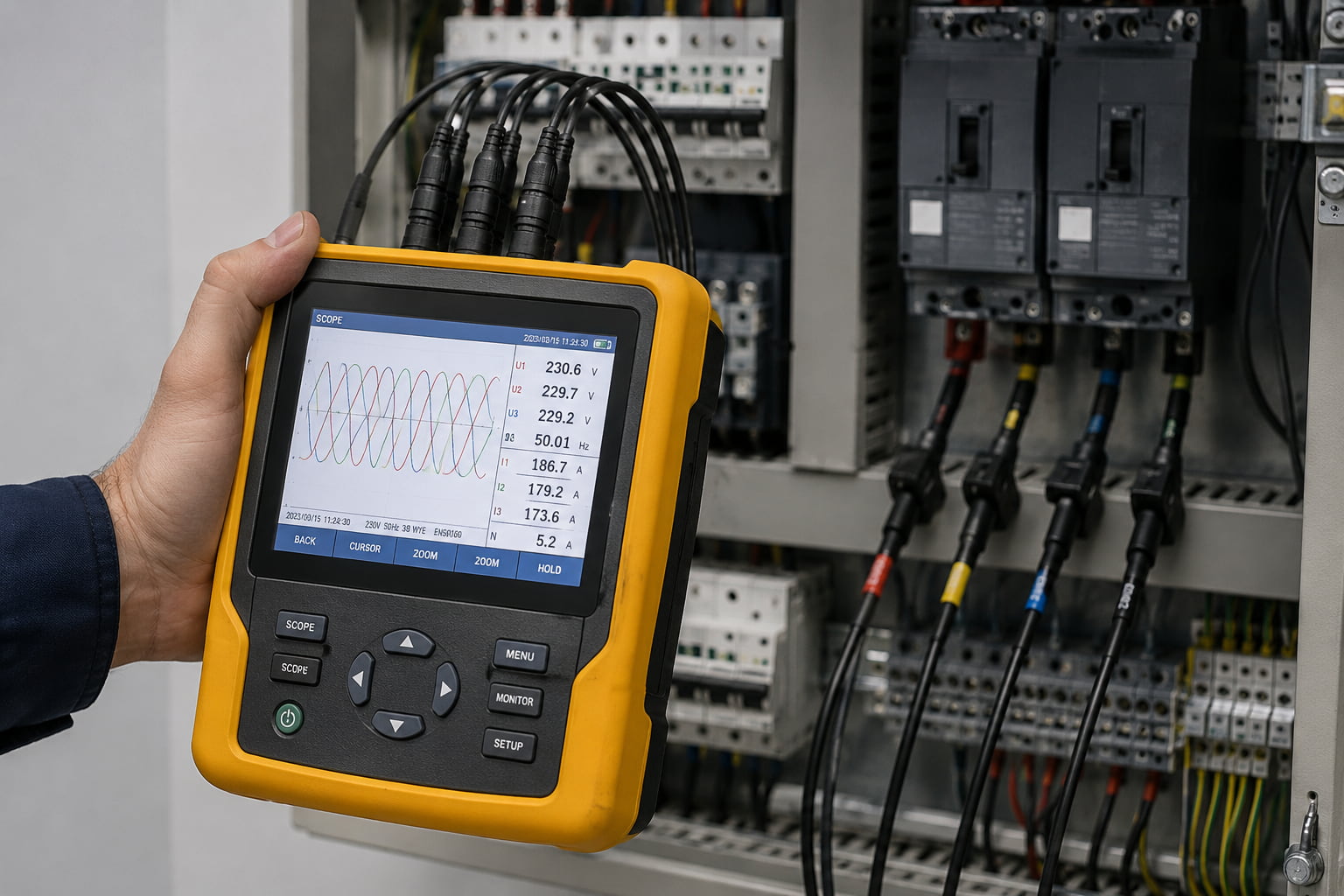

Un analizador de calidad de energía debe medir:
Muchos proyectos omiten este paso y estiman los niveles armónicos basándose únicamente en la capacidad del transformador.
Esto a menudo da como resultado un dimensionamiento incorrecto del filtro porque las capacidades nominales de los transformadores no indican la corriente armónica real.
Después de medir el sistema eléctrico, identifique dónde se originan los armónicos.
Las fuentes típicas incluyen:
Conocer la ubicación de las cargas que producen armónicos ayuda a determinar si un enfoque de filtrado centralizado o distribuido es más adecuado.
El núcleo del dimensionamiento del filtro activo de armónicos consiste en calcular la corriente armónica.
La ecuación simplificada es:
Corriente armónica = Corriente de carga × THDi
Ejemplo:
Corriente del sistema = 800 A
THDi medido = 30%
Corriente armónica:
800 × 30%
= 240 A
En este ejemplo, el sistema eléctrico genera aproximadamente 240 A de corriente armónica.
Normalmente se seleccionaría un filtro activo de armónicos con una capacidad de compensación de alrededor de 250 A, permitiendo un pequeño margen de diseño.
Este cálculo constituye la base de la mayoría de los proyectos de dimensionamiento de filtros activos de armónicos.
El rendimiento armónico deseado afecta a la corriente de compensación requerida.
Los objetivos industriales habituales incluyen:
Una menor distorsión objetivo generalmente requiere una mayor capacidad de compensación.
Las instalaciones que suministran equipos sensibles suelen elegir objetivos de reducción de armónicos más exigentes que las plantas industriales pesadas.
IEEE 519 es una de las normas más ampliamente referenciadas del mundo para el control de armónicos.
En lugar de especificar un tamaño de filtro concreto, IEEE 519 establece límites aceptables de armónicos en el Punto de Acoplamiento Común (PCC).
Un dimensionamiento adecuado del filtro activo de armónicos ayuda a las instalaciones a cumplir estos límites evitando inversiones innecesarias.
Al diseñar una solución AHF, los ingenieros siempre deben comparar la distorsión armónica medida con los límites aplicables de IEEE 519 antes de seleccionar los equipos.
Muchas instalaciones fallidas son el resultado de simples errores de dimensionamiento.
Los más comunes incluyen:
El tamaño del transformador no indica la corriente armónica.
Un transformador de 2000 kVA que suministra principalmente cargas lineales puede requerir poca compensación de armónicos, mientras que un transformador de 1000 kVA que suministra numerosos VFD puede requerir un filtro mucho más grande.
Sin medir la THDi, el dimensionamiento del Filtro Activo de Armónicos se convierte en poco más que una estimación fundamentada.
Las instalaciones rara vez permanecen sin cambios.
Añadir más VFD o equipos de producción aumenta la corriente armónica con el tiempo.
Los filtros deben dimensionarse según las condiciones máximas de funcionamiento esperadas.
A veces, varios filtros más pequeños ubicados cerca de las cargas que producen armónicos ofrecen un mejor rendimiento que un único filtro centralizado.
Una decisión de diseño importante es dónde instalar el filtro.
Ventajas:
Adecuada para instalaciones donde las cargas que producen armónicos están concentradas alrededor de un único tablero principal de distribución.
Ventajas:
El filtrado distribuido suele preferirse para grandes plantas de fabricación con múltiples áreas de producción.
Un dimensionamiento adecuado del Filtro Activo de Armónicos debe considerar tanto la corriente de compensación como la ubicación de instalación.
Una instalación de fabricación opera con:
Las mediciones muestran:
Corriente armónica calculada:
950 × 22%
= 209 A
Después de revisar los planes de expansión futuros, los ingenieros seleccionan un filtro activo de armónicos modular de 250 A.
Después de la puesta en servicio:
Este ejemplo demuestra por qué el dimensionamiento del filtro activo de armónicos siempre debe basarse en la corriente armónica medida en lugar de la capacidad del transformador por sí sola.
Más allá de la corriente de compensación, los ingenieros también deben evaluar:
Un filtro activo de armónicos seleccionado correctamente no solo reduce los armónicos hoy, sino que también permite la futura expansión de la planta sin un rediseño importante.
