Métodos de corrección del factor de potencia

La gestión eficiente de la energía se ha convertido en la piedra angular de las industrias e instalaciones comerciales modernas. Entre las diversas estrategias para optimizar el uso de energía, la Corrección del factor de potencia (PFC) se destaca como un enfoque crítico para reducir las pérdidas de energía, mejorar la calidad de la energía y minimizar los costos. Los métodos de compensación de potencia reactiva desempeñan un papel vital para lograr una PFC eficaz. En este blog, exploraremos los aspectos clave de PFC, discutiremos la importancia de la compensación de energía reactiva y destacaremos las soluciones modernas que ofrece YT Electric.

Conceptos básicos del factor de potencia

El factor de potencia (PF) es una medida de la eficacia con la que la energía eléctrica se convierte en producción de trabajo utilizable. Se expresa como una proporción:

Factor de potencia = Potencia activa (kW) / Potencia aparente (kVA)

Un factor de potencia cercano a 1 indica un uso eficiente de la energía, mientras que un factor de potencia más bajo implica ineficiencias debido a la potencia reactiva.

Comprensión de la potencia reactiva

La potencia reactiva es la potencia no operativa generada por cargas inductivas o capacitivas, como motores, transformadores e iluminación. Si bien no realiza ningún trabajo útil, la potencia reactiva es necesaria para mantener los niveles de voltaje y permitir el funcionamiento de los dispositivos eléctricos.

Importancia del factor de potencia

Un factor de potencia deficiente conduce a un mayor consumo de energía, facturas de servicios públicos más altas y una tensión excesiva en la infraestructura eléctrica. Los beneficios de mejorar el factor de potencia incluyen:

• Costos de energía reducidos: Una potencia aparente más baja reduce los cargos de electricidad.
• Vida útil mejorada del equipo: Minimiza la generación de calor en los componentes eléctricos.
• Mayor capacidad del sistema: Libera capacidad para cargas adicionales.
• Cumplimiento de la normativa:Cumple con los requisitos de servicios públicos y evita sanciones.

Métodos de compensación

La compensación efectiva de la potencia reactiva es crucial para lograr la corrección del factor de potencia. Estos son los métodos principales:

1. Bancos de condensadores

2. Los bancos de condensadores se utilizan ampliamente para compensar la potencia reactiva causada por cargas inductivas. Al suministrar potencia reactiva líder, mejoran el factor de potencia general del sistema. Los bancos de condensadores son rentables, fáciles de instalar y adecuados para condiciones de carga estática.

• Los bancos de condensadores almacenan energía y generan potencia reactiva para equilibrar las cargas inductivas.
• Están clasificados en kVAR y se pueden configurar en múltiples etapas para satisfacer las diferentes necesidades de potencia reactiva.
• Los componentes adicionales, como los reactores de desafinación y las resistencias de descarga, mejoran el rendimiento y la seguridad.
• Los bancos de condensadores proporcionan un sistema estable y ofrecen un buen período de recuperación al reducir el consumo de KVAH y mejorar la eficiencia energética.

3. Ejemplo: Para un sistema de 60 kW que funciona a 0,6 PF durante 10 horas al día, la instalación de un banco de condensadores para lograr un PF unitario reduce significativamente la factura energética anual, lo que demuestra los beneficios económicos del PFC.

4. Condensadores síncronos

5. Los condensadores síncronos son motores síncronos sobreexcitados que funcionan sin carga. Proporcionan compensación dinámica de potencia reactiva, lo que los hace ideales para sistemas a gran escala.

• A diferencia de los bancos de condensadores, los condensadores síncronos generan la cantidad exacta de potencia reactiva requerida.
• Utilizan un controlador de excitación automático para ajustar la potencia reactiva dinámicamente.
• Adecuado para aplicaciones de alta potencia, como estaciones convertidoras HVDC y sistemas de energía renovable.

6. Ventajas:

• Control preciso de la potencia reactiva.
• Estabilidad de voltaje mejorada en redes modernas.

7. Tendencias emergentes: Con la creciente penetración fotovoltaica, los condensadores síncronos están ganando atención como una solución moderna para mantener la estabilidad de la red.

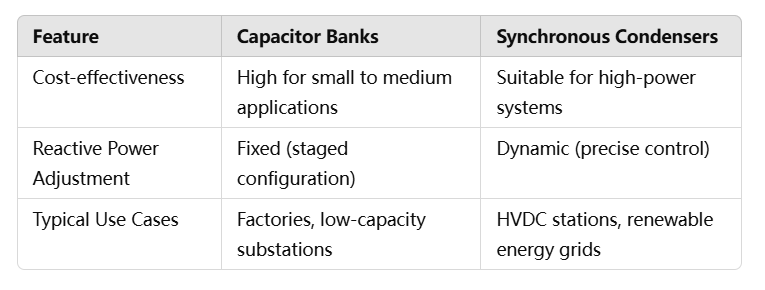

Comparación de bancos de condensadores

Ambos métodos sirven para mejorar el factor de potencia pero atienden a diferentes aplicaciones:

CaracterísticaBancos de condensadoresCondensadores síncronos RentabilidadAlta para aplicaciones pequeñas y medianasAdecuado para sistemas de alta potenciaAjuste de potencia reactivaFijo (configuración por etapas)Dinámico (control preciso)Casos de uso típicosFábricas, subestaciones de baja capacidadEstaciones HVDC, redes de energía renovable.

Soluciones eléctricas YT

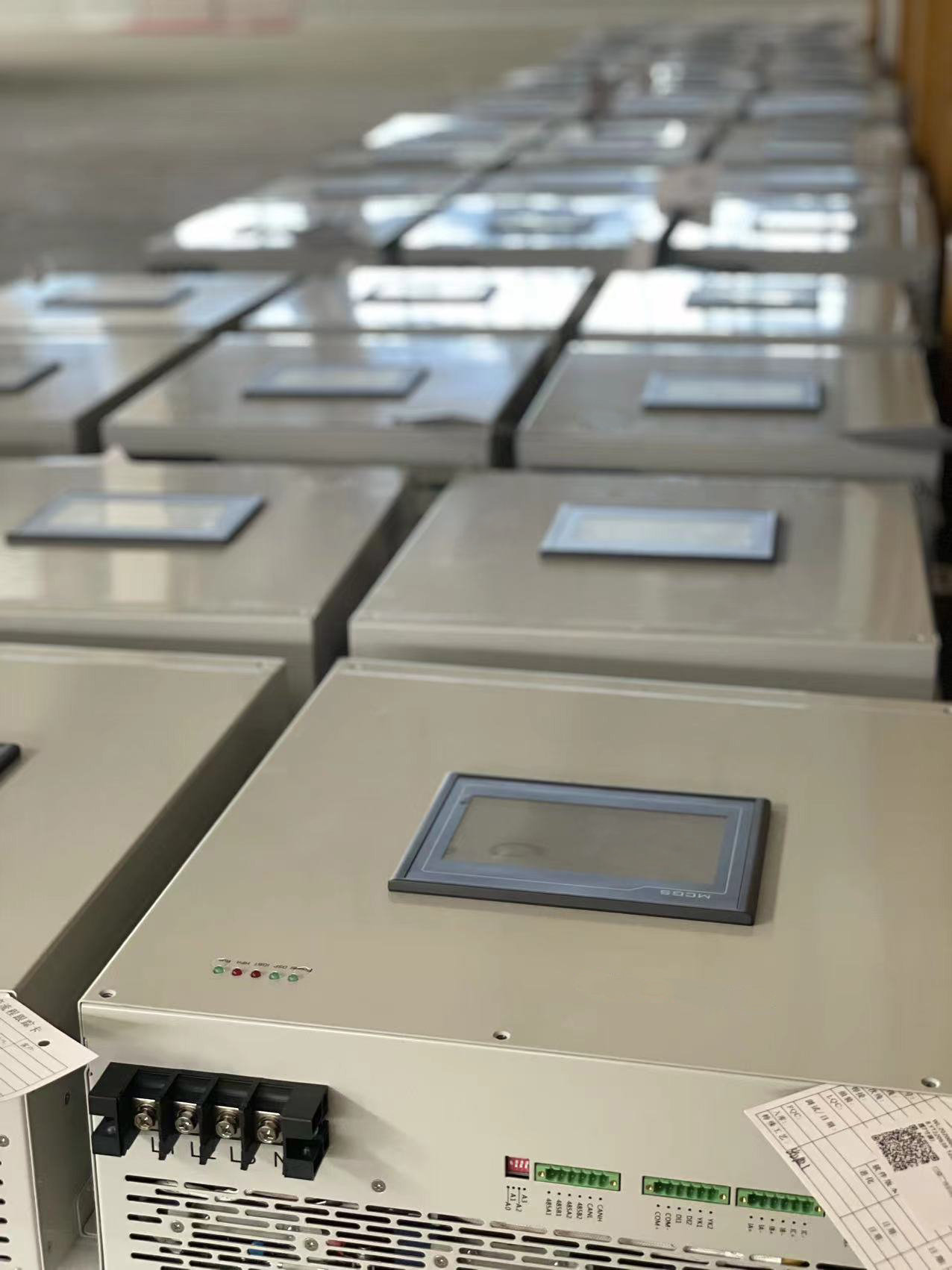

En YT Electric, nos especializamos en soluciones de calidad de energía de vanguardia, incluidos generadores estáticos de var (SVG) y filtros de armónicos activos (AHF). Nuestros productos están diseñados para:

• Mejora el factor de potencia hasta casi la unidad.
• Mitigar las distorsiones armónicas.
• Mejorar la eficiencia energética y la confiabilidad del sistema.

Con un enfoque en la innovación y el diseño centrado en el cliente, las soluciones de YT Electric son confiables en todas las industrias, desde la fabricación hasta los sistemas de energía renovable.

Aplicaciones de energía reactiva

La compensación de potencia reactiva es esencial en varios sectores:

• Instalaciones industriales:Los motores grandes, las máquinas de soldar y los sistemas HVAC generan una potencia reactiva significativa.
• Energía renovable: Los sistemas de energía solar y eólica requieren soporte de energía reactiva para mantener la estabilidad de la red.
• Edificios comerciales: Los ascensores, las unidades de aire acondicionado y los sistemas de iluminación a menudo contribuyen a un factor de potencia deficiente.
• Redes públicas: La regulación de voltaje y la reducción de pérdidas dependen de una gestión eficaz de la energía reactiva.

La corrección del factor de potencia mediante compensación de potencia reactiva es un paso vital hacia la eficiencia energética y la sostenibilidad. Ya sea para reducir costos, mejorar la calidad de la energía o cumplir con los estándares regulatorios, la adopción de soluciones avanzadas como SVG y AHF garantiza un rendimiento y una confiabilidad superiores.
