Respuesta rápida de ingeniería: Conectar activos de generación de valorización energética (WtE) y biomasa a la red de transmisión requiere cumplir con rigurosas normas de calidad de energía en el Punto de Acoplamiento Común (PCC) (IEEE 519-2022, IEC 61000-3-6 y EN 50549). Los accionamientos de tratamiento de gases de combustión, los precipitadores electrostáticos pulsados y las presiones de vapor fluctuantes generan interarmónicos no enteros y un rápido parpadeo de tensión (Pst > 1.0, Plt > 0.65), mientras que los operadores de la red eléctrica exigen un soporte continuo de potencia reactiva bidireccional (0.95 en adelanto a 0.95 en retraso). Desplegar un sistema integrado de Generador Estático de Var (SVG) y Filtro Armónico Activo (AHF) proporciona estabilización de tensión en lazo cerrado en menos de 5 ms, eliminando los riesgos de limitación de exportación a la red y las multas por incumplimiento normativo de la compañía eléctrica.
Las normas de interconexión a la red para instalaciones de energía renovable se han endurecido significativamente en Norteamérica (IEEE 2800 / IEEE 519), Europa (EN 50549 / G99) y Asia. Para las plantas de valorización energética y de biomasa, el cumplimiento normativo de la red no es meramente una lista de verificación de ingeniería; es un requisito comercial previo para vender energía a los compradores de la red eléctrica.
| Criterio del código de red | Norma regulatoria obligatoria | Valor tipico de WtE sin mitigar | Consecuencia del incumplimiento | Resultado del sistema YT Electric |
|---|---|---|---|---|
| Distorsión de demanda total (TDD) | IEEE 519-2022 (TDD sc/IL | 14,8% – 22,5% (armónicos de VFD) | Reducción de la exportación, multas de tarifas de servicios públicos | TDD |
| Flicker a corto plazo (Pst) | IEC 61000-3-7 (Pst ≤ 1,0, Plt ≤ 0,8) | Pst = 1,45 (precipitadores SCR) | Negativa de interconexión del operador de red | Pst |
| Soporte reactivo bidireccional | cosφ 0,95 capacitivo a 0,95 inductivo a MW completo | Consumo volátil de kvar de inducción auxiliar | Límites operativos del generador de turbina excedidos | Seguimiento dinámico de kvar sin escalones |
| Resistencia a baja tensión (LVRT) | Permanecer en línea durante una caída de 0,15 p.u. durante 500 ms | Los auxiliares se disparan por baja tensión | Apagones totales de la planta durante fallas en la red | Soporte de corriente dinámica LVRT completo |
Navegar por los estudios de interconexión de servicios públicos y los certificados de cumplimiento requiere un modelado de red especializado. Proporcione a nuestro equipo de aplicaciones su acuerdo de interconexión de servicios públicos. Generaremos un completo Informe de cumplimiento del código de red PCC y dimensionamiento de mitigación en un plazo de 24 horas.
Los filtros de calidad de energía convencionales utilizan transformadas de Fourier discretas (DFT) enteras bloqueadas en ventanas fundamentales de 50 Hz/60 Hz, que son matemáticamente ciegas a los componentes de frecuencia interarmónica (por ejemplo, 175 Hz o 235 Hz). Por el contrario, los filtros activos NPC de 3 niveles de YT Electric emplean transformadas rápidas de Fourier (FFT) de ventana deslizante de alta resolución combinadas con teoría de potencia reactiva instantánea (teoría p-q) que muestrean a 20 kHz:

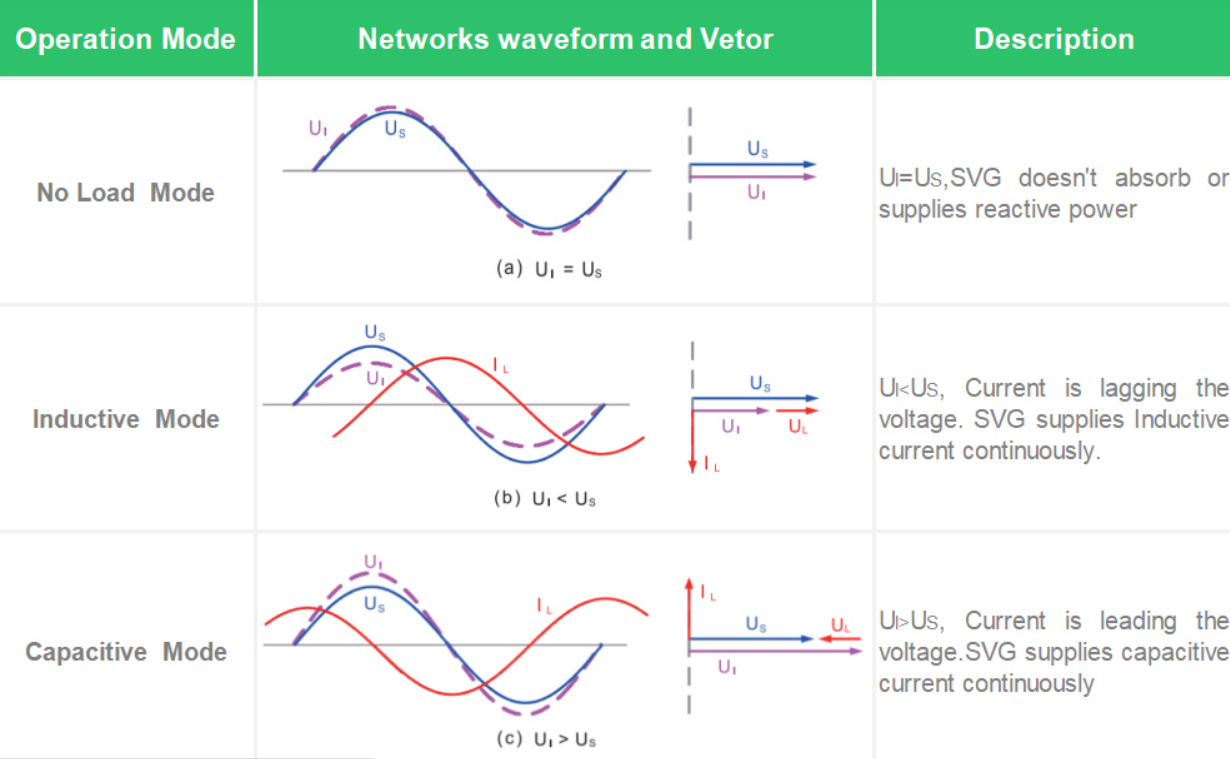

Durante condiciones de baja carga en la red, las líneas de transmisión de alta tensión presentan el aumento de voltaje Ferranti e inyectan potencias reactivas capacitivas en la subestación. Las plantas de WtE deben ser capaces de absorber potencias reactivas inductivas (factor de potencia en retraso) para evitar sobretensiones en la transmisión, mientras que durante condiciones de alta carga deben exportar potencias reactivas capacitivas (factor de potencia en adelanto) para respaldar el voltaje de la red. Los SVG de YT Electric ofrecen un control de kVAR bidireccional, continuo y sin escalones en ambos cuadrantes.
Los sistemas de YT Electric cuentan con una garantía estándar de 1 año con extensión opcional de hasta 2 años. Nuestro equipo de soporte de ingeniería dedicado ofrece una respuesta de diagnóstico remoto en 24 horas y el rápido envío de cajones de repuesto modulares a todo el mundo.
