En el mundo actual, cada vez más digitalizado e impulsado por la electrónica de potencia, comprender los parámetros de calidad de la energía es esencial, especialmente para ingenieros, técnicos y administradores de instalaciones. Una de estas métricas importantes es la THDi (Distorsión Armónica Total de la Corriente). Pero ¿qué es exactamente la THDi y cómo se produce en los sistemas eléctricos?
¿Qué es THDi?
THDi significa Distorsión Armónica Total de la Corriente y mide la desviación de una forma de onda de corriente con respecto a una forma sinusoidal pura debido a los armónicos. Los armónicos son componentes de voltaje o corriente a frecuencias múltiplos de la frecuencia fundamental (generalmente 50 o 60 Hz). En términos más simples, los armónicos distorsionan la forma de onda eléctrica, y la THDi cuantifica esta distorsión en la corriente.
La THDi suele expresarse como un porcentaje. Un valor bajo de THDi (p. ej., inferior al 5 %) indica que la forma de onda de la corriente se acerca a una onda sinusoidal ideal, mientras que un valor alto de THDi (p. ej., superior al 20 %) indica que la forma de onda está muy distorsionada.
Esta distorsión puede provocar diversos problemas en un sistema eléctrico, incluidos sobrecalentamiento, reducción de la eficiencia, mal funcionamiento del equipo e interferencias con componentes electrónicos sensibles.
¿Cómo se produce la THDi?
La principal causa de una alta THDi en los sistemas eléctricos es el uso de cargas no lineales. A diferencia de las cargas lineales (como los calentadores resistivos o las bombillas incandescentes) que consumen corriente sinusoidal, las cargas no lineales consumen corriente en pulsos abruptos en lugar de ondas suaves, lo que genera armónicos.
Las fuentes comunes de cargas no lineales incluyen:
- Variadores de frecuencia (VFD)
- Sistemas de iluminación LED
- Computadoras y equipos de oficina
- Sistemas UPS
- Fuentes de alimentación de modo conmutado
- Cargadores de batería
Estos dispositivos convierten la corriente alterna (CA) en corriente continua (CC) o la regulan mediante conmutación de alta velocidad. Esta conmutación distorsiona la forma de onda y genera corrientes armónicas.
Efectos de una THDi alta
Un nivel alto de THDi puede tener varias consecuencias negativas, entre ellas:
1. Sobrecalentamiento de cables y transformadores: Las corrientes armónicas provocan un calentamiento adicional en conductores y transformadores, lo que genera estrés térmico y reduce la vida útil del equipo.
2. Factor de potencia reducido: los armónicos pueden distorsionar la forma de onda de la corriente, reduciendo el factor de potencia real y aumentando la potencia aparente, lo que puede generar facturas de servicios públicos más altas.
3. Mal funcionamiento del equipo: los dispositivos electrónicos sensibles, como PLC, sensores y dispositivos de comunicación, pueden experimentar errores de datos o un funcionamiento incorrecto en entornos con alta THDi.
4. Interferencia con dispositivos de protección: Los disyuntores y fusibles pueden no funcionar correctamente si la forma de onda está significativamente distorsionada.
5. Problemas de resonancia: en algunos casos, las corrientes armónicas pueden resonar con la capacitancia o inductancia del sistema, lo que provoca una amplificación del voltaje y posibles daños al equipo.
Cómo reducir la THDi
La reducción de la THDi implica una combinación de mejoras de diseño y técnicas de mitigación de armónicos:
1. Uso de filtros pasivos: Los filtros armónicos pasivos están sintonizados para bloquear frecuencias armónicas específicas y evitar que se propaguen.
2.

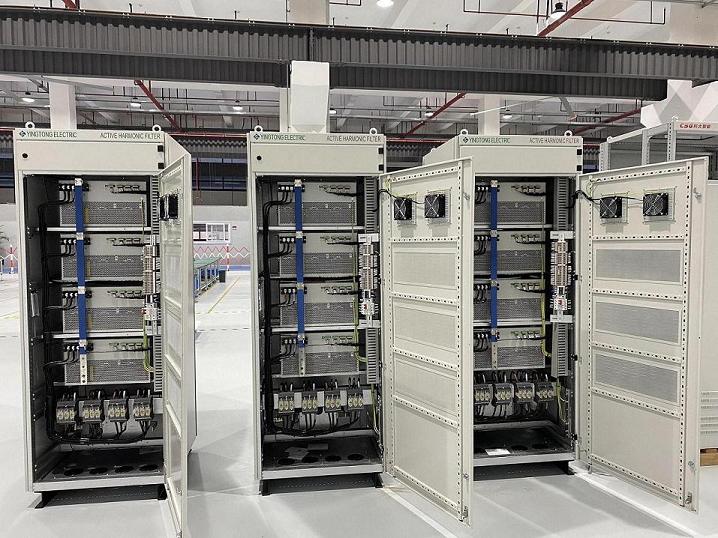

Filtros armónicos activos
(AHF): inyectan dinámicamente corrientes contraarmónicas para cancelar la distorsión en tiempo real.
3. Transformadores con clasificación K: Transformadores especiales diseñados para manejar cargas armónicas sin sobrecalentamiento.
4. Reactores de línea y choques: estos componentes ayudan a suavizar los picos de corriente y reducir los armónicos en la fuente.
5. Equilibrio de carga adecuado: garantizar que las cargas se distribuyan uniformemente entre las fases puede reducir las corrientes neutras y los armónicos asociados.
6. Elección de equipos con baja THD: muchos dispositivos modernos están diseñados para cumplir con los estándares de emisión armónica como IEEE 519 o IEC 61000-3-2.
Conclusión
Comprender la THDi es fundamental para mantener el buen estado, la eficiencia y la fiabilidad de los sistemas eléctricos. A medida que las industrias adoptan cada vez más dispositivos electrónicos y digitales, aumenta la presencia de cargas no lineales y, en consecuencia, la distorsión armónica. Al identificar las fuentes de armónicos y aplicar técnicas de mitigación adecuadas, los administradores de instalaciones y los ingenieros pueden reducir la THDi, disminuir los costes energéticos y prolongar la vida útil de los equipos.
Los armónicos pueden ser invisibles a simple vista, pero sus efectos en los sistemas eléctricos son reales y mensurables. Monitorear y gestionar la THDi ya no es opcional: es un paso necesario hacia infraestructuras eléctricas más inteligentes, limpias y resilientes.
Para obtener más información sobre cómo nuestros AHF y SVG pueden ayudar a gestionar los armónicos y mejorar la calidad de la energía: Contáctanos en ventas@yt-electric.com .
