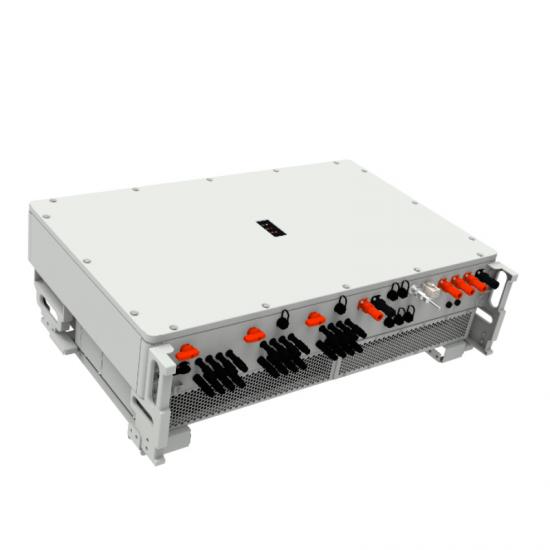

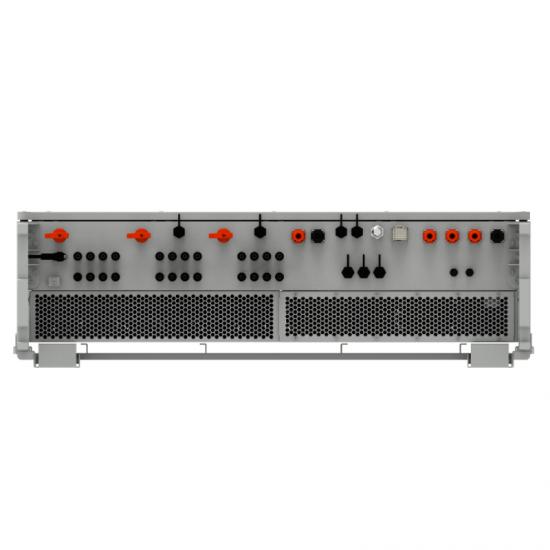

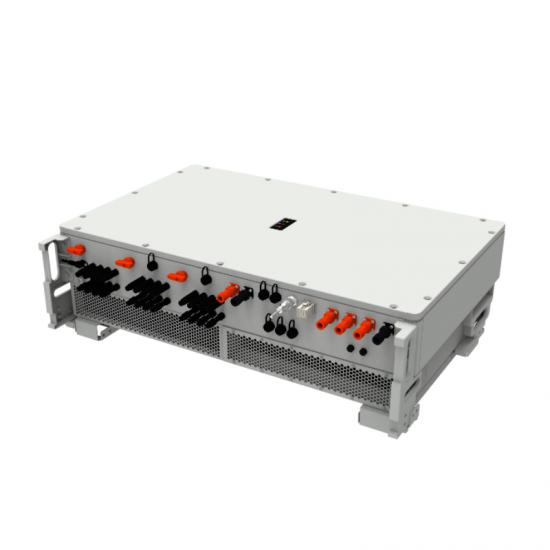

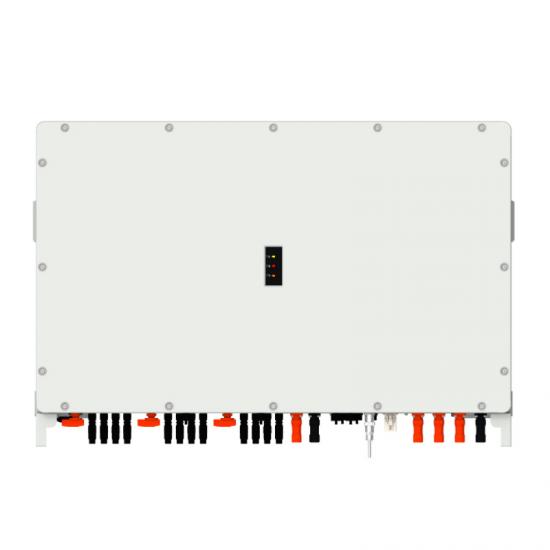

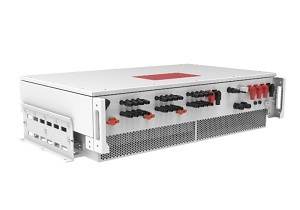

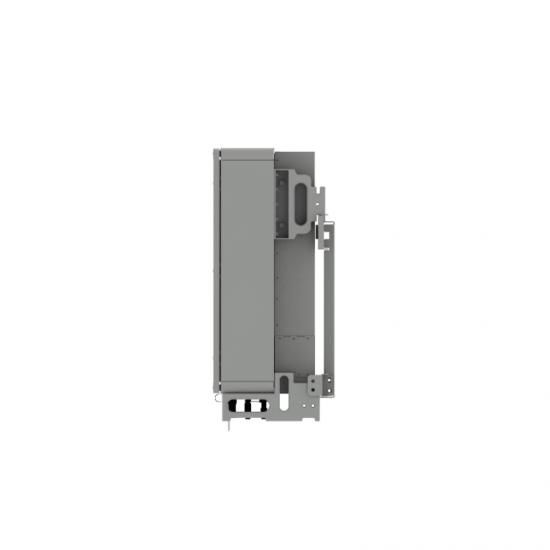

El módulo convertidor de almacenamiento de energía de 125 kW de YT-Eléctrico Es un sistema de conversión de energía de alta eficiencia, diseñado para aplicaciones de almacenamiento de energía industriales y comerciales. Con un amplio rango de voltaje de CC (600–1000 V), es totalmente compatible con grupos de baterías 48S/52S refrigerados por líquido que utilizan celdas grandes de 314 Ah.
Construido con avanzados dispositivos de potencia de SiC, el sistema alcanza una eficiencia de hasta el 99 % y soporta el 100 % de carga desequilibrada gracias a su robusto diseño trifásico de cuatro patas. Certificado según las normas CE y GB 42288, ofrece doble aislamiento CA/CC, contactores y fusibles de CC integrados, y capacidad opcional de conexión en paralelo con desconexión de la red para proyectos en el extranjero.
Este convertidor es ideal para sistemas de almacenamiento de energía que requieren alta confiabilidad, respuesta rápida e integración perfecta con entornos energéticos complejos.
El módulo convertidor de almacenamiento de energía de 125 kW de YT-Eléctrico Es un sistema de conversión de energía (PCS) de alto rendimiento diseñado específicamente para aplicaciones de almacenamiento de energía industriales y comerciales. Admite un amplio rango de voltaje de CC de 600 a 1000 V, lo que lo hace totalmente compatible con grupos de baterías de 314 Ah con refrigeración líquida (48S/52S). Gracias a sus avanzados dispositivos de potencia de SiC y a la topología trifásica de cuatro patas patentada por YT-Electric, el sistema garantiza un rendimiento fiable incluso en condiciones de carga completamente desequilibrada. Diseñado para cumplir con las normas CE y GB 42288, es apto para sistemas de almacenamiento de energía conectados y aislados de la red en mercados globales.
Eficiencia ultraalta: Los componentes de potencia de SiC (carburo de silicio) permiten una eficiencia máxima de hasta el 99%, reduciendo las pérdidas del sistema y mejorando el rendimiento energético general en comparación con las soluciones IGBT convencionales.
Amplia compatibilidad de baterías: Admite un rango de entrada de CC de 600 a 1000 V, lo que garantiza una integración flexible con varios sistemas de baterías de alta capacidad, incluidas configuraciones refrigeradas por líquido 48S/52S.
Soporte de carga desequilibrada: El diseño trifásico de cuatro patas garantiza un funcionamiento estable en condiciones de carga 100 % desequilibradas o no lineales, ideal para entornos de energía industrial complejos.
Protección de seguridad integrada: Equipado con funciones de desconexión de CA y CC, incluidos contactores de CC y fusibles para ambas polaridades, cumpliendo con los requisitos de seguridad GB 42288 y CE.
Conexión a la red flexible: La versión para ultramar cuenta con capacidad de conexión en paralelo desconectada de la red, lo que la hace adecuada para microrredes y sistemas fuera de la red con alta confiabilidad.
ESPECIFICACIONES TÉCNICAS |
||||
Nombre del producto |
PCS de 125 kW |
![]() |
||
Modelo de fábrica |
YouTube PCS-PCS/125 |
|||
Parámetros del lado de CC |
||||
rango de voltaje de CC |
CC 600 V ~ 1000 V |
|||
tensión de carga limitada: |
CC 600 V-630 V, CC 950 V 100 |
|||
Rango de voltaje a plena carga |
CC 630 V ~ 950 V |
|||
Corriente CC nominal |
198A |
|||
Potencia nominal de CC |
125 kW |
|||
Parámetros de conexión a la red eléctrica de CA |
||||
Potencia nominal de CA |
125 kW |
|||
Capacidad de sobrecarga |
1,1 veces |
|||
Temperatura ambiente |
≤ 40 °C |
|||
Tensión nominal |
CA 400 V |
|||
Corriente CA nominal |
180A |
|||
Método de acceso a CA |
Trifásico cuatro- cable |
|||
Rango de voltaje de la red |
400 V (-15 % ~ +15 %) |
|||
Rango de frecuencia de la red |
50 Hz/60 Hz ± 2,5 Hz |
|||
Distorsión armoniosa (THDi) |
≤ 3% (carga completa) |
|||
Factor de potencia |
0,99/- 1~1 |
|||
Componente de corriente continua |
≤0,5% |
|||
Conversión de carga y descarga duración |
< 100 ms |
|||
Parámetros desconectados de la red de CA |
||||
Voltaje de CA desconectado de la red |
CA 400 V |
|||
rango de voltaje de CA |
CA 400 V ± 3 % |
|||
Frecuencia desconectada de la red de CA |
50 Hz/60 Hz |
|||
Desconectado de la red THDU de salida |
≤ 3% (carga lineal) |
|||
Capacidad de carga desequilibrada |
100% |
|||
Otros parámetros |
||||
Máxima eficiencia de conversión |
≥99% |
Eficiencia máxima a plena carga > 98% |
||
Temperatura ambiente admisible |
-30℃~60℃ |
≥50 ℃ de reducción de potencia |
||
Humedad relativa admisible |
≤95% |
Sin condensación |
||
Ruido |
≤75dB |
|||
Grado de protección |
IP20 |
|||
Altitud |
3000 metros |
≥2000 m para carga limitada |
||
Dimensión |
Ancho 520 mm × Alto 240 mm × Profundidad 680 mm |
|||
Peso |
≤70 kg |
|||
Altitud |
≤ 2000 m de capacidad nominal, >2000 m (reducción del 1 % por cada 100 m) |
|||
Método de enfriamiento |
Refrigeración por aire forzado |
|||
Cableado, aire diseño de flujo |
Primario / secundario conexión: frente aire en dejar: frente aire afuera dejar: trasero |
|||
Interfaz de comunicación BMS |
CAN o 485 |
|||
Interfaz de comunicación EMS |
Ethernet o 485 |
