ytpqc-ahf basado en topología de 3 niveles, es un filtro armónico activo (ahf) sistema diseñado para eliminar las oscilaciones armónicas y reducir los costos en consecuencia . AHF es una solución versátil, que se adapta fácilmente para ofrecer una mejora del factor de potencia, control de variación de voltaje, funcionalidad de equilibrio de carga y mitigación de parpadeo, y calidad de energía altamente mejorada en las redes mientras se reduce la contaminación armónica.
artículo NO.:
YTPQC-AHFpedido (moq):
1pago:
T/T,LCprecio de mercado:
$2000origen del producto:
Shanghai,Chinacolor:
RAL7035,Blacktiempo de espera:
7 dayspeso:

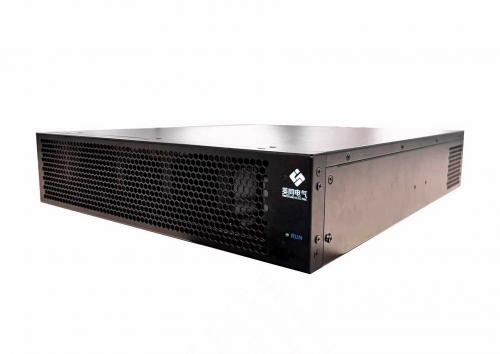

50kgFiltro armónico activo YT-PQC-AHF
ytpqc-ahf Filtro armónico activo es una solución perfecta y completa para los problemas de calidad de la red eléctrica ,, como los armónicos ,, la potencia reactiva y el desequilibrio de carga trifásica. ytpqc-ahf que está en paralelo a la red eléctrica puede detectar la onda armónica en la red eléctrica a tiempo, generar la corriente de compensación de fase inversa a través del convertidor y filtrar dinámicamente la onda armónica en la red eléctrica.
la operación de ytpqc- ahf no se ve afectado por diversas formas de carga y estructuras de la red eléctrica. y no producirá oscilaciones armónicas (resonancia) junto con el sistema,, por lo que realiza perfectamente el control armónico bajo diversas cargas. ytpqc filtro armónico activo puede lograr completamente la compensación reactiva dinámica, controlar la conmutación del condensador y, en última instancia, aumentar el factor de potencia de la red eléctrica. mientras tanto, ytpqc- ahf tiene la función de controlar el desequilibrio de la corriente de carga trifásica,, manejando así de manera integral varios asuntos de calidad de energía en la red eléctrica.
diseño modular
ytpqc filtro armónico activo tiene un diseño modular avanzado. por lo general, el panel YTPQC-AHF consta de uno o varios ahf y una interfaz hombre-máquina LCD táctil opcional. cada módulo AHF es un sistema de filtrado de armónicos independiente, y los usuarios pueden cambiar la clasificación del sistema de filtrado de armónicos agregando o quitando módulos AHF.
descripcion del modelo
ytpqc-ahf panel de filtro de armónicos activo cubierta de la serie de 150A a 750a/gabinete, tipo de soporte montado en la pared o tipo de aterrizaje libre.
SN | ít | capacidad nominal | modelo de fábrica | dimensiones (ancho x profundidad x alto , mm) |
negro.g (kg) |
tamaño de embalaje (ancho x profundidad x alto , mm) |
g.w. (kg) |
1 | apf | 150a | ytpqc-ahf/150-4-4lf | 800*800*2200 | 220 | 950*950*2450 | 260 |
2 | apf | 200a | ytpqc-ahf/200-4-4lf | 800*800*2200 | 260 | 950*950*2450 | 300 |
3 | apf | 300a | ytpqc-ahf/300-4-4lf | 800*800*2200 | 315 | 950*950*2450 | 4355 |
4 | apf | 400a | ytpqc-ahf/400-4-4lf | 800*800*2200 | 370 | 950*950*2450 | 410 |
5 | apf | 500a | ytpqc-ahf/500-4-4lf | 800*800*2200 | 425 | 950*950*2450 | 465 |
6 | apf | 600a | ytpqc-ahf/600-4-4lf | 800*800*2200 | 470 | 950*950*2450 | 510 |
7 | apf | 750a | ytpqc-ahf/750-4-4lf | 1000*1000*2200 | 525 | 1150*1150*2450 | 565 |
ytpqc-ahf Filtro armónico activo es una solución de calidad de energía modular, flexible, de alta eficiencia para los problemas de las redes eléctricas modernas, como armónicos, bajo factor de potencia y desequilibrios, etc..ytpqc-ahf protege industrias críticas, aplicaciones residenciales y comerciales, que resuelven problemas difíciles de calidad de energía para todo tipo de aplicaciones y clientes en todo el mundo.
ytpqc filtro armónico activo tiene funciones avanzadas como filtrado activo de armónicos, compensación de potencia reactiva, equilibrio de carga y control de condensadores, como una solución integral para la gestión de la calidad de la energía. ytpqc- ahf ayuda a que las instalaciones cumplan con las normas vigentes de calidad de la energía al mitigar la distorsión armónica, el desequilibrio de carga y la potencia reactiva.
ytpqc Filtro armónico activo está disponible en una amplia gama de clasificaciones, para servir a una amplia gama de aplicaciones de consumo. su diseño modular permite flexibilidad en la instalación y la integración. el diseño inherente de eficiencia energética,la topología de 3 niveles, y la interfaz de máquina haman fácil de usar opcional, hace que ytpqc- ahf una solución altamente preferida para todos los segmentos de consumidores de electricidad, integradores de sistemas y fabricación OEM.
datos tecnicos y especificaciones | ||||
tensión nominal | 220v (171~269v) |
400v (300~456v) |
480v (356~515v) |
690v (483~793v) |
Corriente nominal |
150~600a |
150~750a |
100~500a |
150~600a |
frecuencia de red | 50/60 Hz±5% | |||
topología del circuito | tres niveles | |||
modo de compensación múltiple | compensación armónica, compensación reactiva, compensación de desequilibrio de carga trifásica | |||
rango de filtro | 2º ~ 51º armónicos de orden impar (compensación selectiva o completa) | |||
nominal de reducción armónica | ≥97% (para distorsiones de orden armónico típicas) | |||
rendimiento de filtrado | típicamente, thdi≤ 5% a carga nominal (incluso con las cargas más complejas). | |||
factor de potencia objetivo | ajustable de -1.0 a +1.0 | |||
Efecto de equilibrio de carga trifásico | ≤5%, mitigar secuencia negativa y cero | |||
capacidad de filtrado puro | 3 veces la corriente nominal del filtro (en el caso de un dispositivo de 4 hilos) | |||
frecuencia de conmutación/control | 25.6 khz | |||
tiempo de respuesta inicial | ≤50us | |||
tiempo de respuesta total | ≤5ms | |||
pérdida activa del sistema | ≤2.5% | |||
límite de corriente de salida | limitado automáticamente dentro del 100% de la capacidad nominal de salida | |||
algoritmo de control | Algoritmo inteligente de control autoadaptativo fft, | |||
controlador | dsp+fpga | |||
proteccion | protección de hardware, protección de software | |||
conexión de control | fibra o conexion electrica | |||
interfaz hombre-maquina | 7 pulgadas tocó TFT LCD hmi | |||
protocolos de comunicacion | adoptar el protocolo de comunicación remota modbus; la interfaz de comunicación adopta RS485 y bus CAN, que admiten la operación de la aplicación del teléfono móvil. | |||
ruido | <60db (<45db durante el funcionamiento a baja velocidad) | |||
metodo de instalacion | módulo integrado (rack),montado en la pared, aterrizaje libre | |||
nivel de protección | ip20 | |||
método de enfriamiento | Ventiladores PWM de refrigeración por aire inteligentes con regulación de velocidad | |||
color | ral 7035 gris claro | |||
temperatura ambiente | -20~55℃ | |||
humedad relativa | máximo 95%, sin condensación | |||
altura de montaje sobre el nivel del mar | ≤2000 a capacidad nominal; reducir adecuadamente la capacidad si es > 2000 (reducción del 1 % por cada 100 m) | |||
calificaciones | informe de prueba de tipo ce, ieee61000, | |||
cumplimiento de las normas | IEEE 519, ERG5/4 |
YTPQC-AHF en la industria textil
Ytpqc Filtro armónico activo, los niveles reducidos de armónicos dan como resultado una mayor confiabilidad de la red eléctrica y costos operativos reducidos. se reducen en gran medida los disparos molestos de los dispositivos de protección y la limpieza molesta de los fusibles debido a los efectos del calentamiento armónico.
También se reduce el sobrecalentamiento de los motores,, los transformadores,, los interruptores y los cables, lo que aumenta su esperanza de vida y reduce los costos de mantenimiento. para las nuevas instalaciones,. Se puede reconsiderar el sobredimensionamiento de los equipos de distribución para reducir la susceptibilidad a los armónicos..
El Fondo
Con el desarrollo de la economía social y la tecnología científica, muchas empresas de impresión y teñido de textiles para mejorar la calidad del producto de la tecnología de transformación, gran uso de vfds, equipos de CC, incluidos los equipos de ventilación (incluida la conversión de frecuencia ventilador y aire acondicionado), equipo de iluminación, equipo de producción (hilo, arena fina, agarre de algodón, máquina moldeadora, cilindro de teñido, etc.), producir un un gran número de armónicos, de 7.º orden, causan contaminación armónica, provocan una disminución de la calidad de la energía.
El problema de la calidad de la energía
Una empresa está especializada en la producción de fabricantes de telas no tejidas, que producen una variedad de telas no tejidas de fibra corta, variedades de telas no tejidas fundidas por soplado, telas no tejidas de cuero sintético, tela no tejida de acupuntura, tela no tejida de propileno, almohadilla de absorción de agua, filtro de tela no tejida, algodón antibacteriano, materiales para interiores de automóviles, estera de absorción de aceite y otros productos no tejidos .
ytpqc-ahf en redes
La carga industrial incluye principalmente máquinas de cardado, máquinas de acupuntura con agujas, hornos no tejidos, máquinas de bobinas, etc., que producirán armónicos en serie en el proceso de producción, que dará como resultado la El gabinete de compensación de capacitancia de campo no puede funcionar normalmente . para garantizar el funcionamiento normal del gabinete de capacitores de campo , el 300a Filtro armónico activo está instalado para la mitigación de armónicos.
El rendimiento Técnico
El THDV en el sitio es 5.9%, excediendo el límite estándar nacional de 5%, el thdi es 23.5%, la corriente armónica es principalmente 3rd, 5th, armónicos de 7° orden, y también contiene una pequeña cantidad de armónicos pares 2° y 4°. después del tratamiento, thdv disminuyó a 2.2%, thdi disminuyó a 2.0%, y la forma de onda actual también se restauró al tipo de onda sinusoidal.
Los beneficios
Después de la instalación de yt Filtro armónico activo , cumplirá con IEEE 519, G5/4, EN 50160 y también con otros estándares y recomendaciones de calidad de energía:
