Encuesta de calidad de la energía: una guía práctica completa desde la planificación hasta la implementación

En la producción industrial y las operaciones comerciales, el funcionamiento estable de los sistemas eléctricos es fundamental para garantizar el rendimiento de los equipos y mejorar la eficiencia de la producción. Sin embargo, problemas de calidad de la energía, como caídas de tensión, contaminación armónica y fallas a tierra, suelen provocar paradas anormales de los equipos, fluctuaciones en la calidad del producto e incluso riesgos de seguridad. Como medio clave para identificar y resolver estos problemas, la sistematicidad y el profesionalismo de las inspecciones de calidad de la energía determinan directamente la eficiencia y la eficacia de la resolución de problemas. Este artículo, que combina los estándares de la industria con la experiencia práctica, detalla todo el proceso de las inspecciones de calidad de la energía, proporcionando un marco práctico para el personal de ingeniería y técnico.

1. Valor fundamental y comprensión básica de las encuestas de calidad de la energía

Los riesgos de los problemas de calidad de la energía son ocultos y acumulativos. A corto plazo, pueden manifestarse como errores en los equipos e interrupciones en la transmisión de datos; a largo plazo, pueden acelerar el envejecimiento de equipos clave, como motores y transformadores, lo que aumenta los costos de mantenimiento y el riesgo de paradas. Por ejemplo, una empresa manufacturera sufrió un reinicio del sistema PLC de su línea de producción debido a una caída de tensión en la red, lo que resultó en una pérdida de cientos de miles de yuanes en una sola parada. Un centro de datos experimentó una corriente anormal debido a una mala conexión a tierra del neutro, lo que causó daños en el hardware de varios servidores.

Una evaluación de calidad de la energía no es simplemente una "detección de fallas", sino una evaluación sistemática realizada de manera organizada y por etapas para lograr tres objetivos fundamentales:

1. Localización de la causa raíz: Distinga si el problema se origina en el lado de la red (por ejemplo, conmutación de capacitores de la oficina de suministro de energía) o en el lado del usuario (por ejemplo, arranque y parada de equipos de alta potencia).

2. Cuantificación del impacto: utilice registros de datos para aclarar parámetros clave como la amplitud de fluctuación de voltaje y el contenido armónico, y determinar si exceden el umbral de tolerancia del equipo.

3. Formulación de la solución: Diseñar medidas de rectificación específicas basadas en los resultados de la encuesta, como la instalación de UPS, dispositivos de filtrado u optimización de los sistemas de conexión a tierra.

Las normas internacionales proporcionan una base fundamental para las encuestas, entre ellas la IEC 61000-4-30 Clase A, la especificación fundamental para la medición de la calidad de la energía. Requiere que los equipos puedan capturar con precisión problemas como caídas de tensión, armónicos y flicker. Las normas IEEE estadounidenses también se están alineando gradualmente con esta especificación; por ejemplo, la IEEE 519:2014 ha adoptado el método de medición de armónicos de la IEC 61000-4-7, unificando aún más las normas técnicas de la industria.

2. Herramientas de encuesta: Selección de herramientas de diagnóstico adaptadas a cada escenario

La precisión de un estudio de calidad eléctrica depende, en primer lugar, de la selección racional de las herramientas. Los requisitos funcionales de las herramientas varían considerablemente según el escenario, y los equipos principales pueden dividirse en dos categorías: portátiles y fijos, con herramientas auxiliares que se utilizan para complementar la detección de puntos ciegos.

( 1) Equipos de Monitoreo Central: Escenarios de Adaptación para Tipos Portátiles y Fijos

(2) Herramientas auxiliares: Relleno de huecos de detección

Además de los monitores centrales, las siguientes herramientas pueden mejorar la exhaustividad de las encuestas:

· Cámaras termográficas infrarrojas: detectan el calentamiento anormal de conexiones sueltas y cables sobrecargados en gabinetes de distribución para identificar posibles puntos de falla con anticipación.

· Probadores de resistencia de tierra: miden la impedancia de los sistemas de conexión a tierra para solucionar problemas de corrientes anormales causadas por una conexión a tierra deficiente.

· Probadores de aislamiento: evalúan el rendimiento del aislamiento de cables y devanados de motores para determinar si existe riesgo de fugas.

· Grabadoras de video/audio: graban ruidos anormales (por ejemplo, zumbidos excesivos de los transformadores) y el estado de la luz indicadora durante el funcionamiento del equipo para ayudar en el análisis de fallas.

Nota: Todas las herramientas deben calibrarse periódicamente para cumplir con los requisitos de precisión de la norma IEC 61000-4-30 Clase A, evitando errores de cálculo de datos debido a errores del equipo.

3. Operación de proceso completo: un ciclo cerrado de seis pasos desde la planificación hasta la verificación

Una evaluación de calidad de la energía debe seguir un proceso continuo de planificación, inspección, monitoreo, análisis, rectificación y verificación. Cada fase tiene objetivos claros y puntos clave operativos, y ninguno puede omitirse.

(1) Fase 1: Planificación y preparación: Aclarar qué verificar, dónde verificar y durante cuánto tiempo.

La planificación es un requisito previo para una encuesta exitosa y debe llevarse a cabo según el principio de las "5W" (Qué/Dónde/Cuándo/Cómo/Por qué):

1. Definir los objetivos de la encuesta (qué y por qué)

2. · Para el “diagnóstico de fallas”, aclarar los fenómenos de falla (por ejemplo, disparo del equipo, parpadeo de la pantalla) y el modelo y la ubicación del equipo afectado.

· Para los "estudios de referencia", determine los indicadores de evaluación (por ejemplo, desviación de voltaje, contenido armónico) y compárelos con los estándares de la industria (por ejemplo, límites armónicos IEEE 519).

3. Determinar los puntos de monitoreo (dónde)

4. · Fallas de un solo punto: Priorizar el monitoreo del terminal de acceso de energía del equipo defectuoso, luego rastrear hasta el PCC (Punto de acoplamiento común) para identificar la fuente del problema.

· Problemas de toda la planta: comenzar desde el PCC y cubrir todos los circuitos de alimentación y cargas clave (por ejemplo, UPS, motores grandes) hacia abajo para formar una red de monitoreo "de arriba hacia abajo".

· Enfoque en el PCC: como límite entre el usuario y la red, los datos de monitoreo en el PCC pueden aclarar la atribución de responsabilidad (por ejemplo, caídas de voltaje del lado de la red vs. inyección armónica del lado del usuario).

5. Establecer ciclos de monitoreo (cuándo)

6. · Cubrir al menos un “ciclo económico”: por ejemplo, una fábrica de tres turnos requiere 72 horas de monitoreo, y un centro comercial con diferentes modos de operación semanales requiere una semana de monitoreo.

· Alinearse con los patrones de falla: si los problemas solo ocurren a las 8 a. m. y a las 6 p. m., concéntrese en capturar el arranque y la parada del equipo (por ejemplo, compresores de aire, elevadores) o la red. períodos de conmutación del condensador.

7. Recopilar información básica (Cómo)

8. · Recuperar los planos eléctricos de la planta para confirmar la capacidad del transformador, los métodos de cableado y los tipos de sistemas de conexión a tierra.

· Entreviste a los operadores de equipos para registrar los tiempos de ocurrencia de fallas, sus duraciones y los fenómenos que las acompañan (por ejemplo, "Cada vez que se inicia la máquina de soldar, la computadora se reinicia").

· Documentar cambios recientes: como nuevas incorporaciones de equipos, modificaciones de líneas o actualizaciones de la red, que pueden ser desencadenantes de problemas.

(2) Fase 2: Inspección in situ: detección de peligros ocultos visibles

La inspección in situ suele pasarse por alto, pero muchos problemas de calidad eléctrica se deben a defectos eléctricos básicos. La inspección debe realizarse en dos pasos: "exterior" e "interior":

1. Inspección exterior (lado de la rejilla)

2. · Verifique el tipo de líneas de suministro eléctrico (por ejemplo, las líneas aéreas son vulnerables a los rayos y los cables subterráneos se dañan fácilmente por construcción).

· Observar la ubicación y el estado de funcionamiento de los dispositivos de compensación de capacitores de la oficina de suministro de energía para determinar si hay fluctuaciones de voltaje causadas por conmutaciones frecuentes.

· Preste atención a las fuentes de interferencia cercanas: por ejemplo, los hornos de frecuencia intermedia y los equipos de radiofrecuencia en fábricas cercanas pueden causar interferencias a través del acoplamiento a la red.

3. Inspección interior (lado del usuario)

4. · Inspección visual: Verifique si las puertas del gabinete de distribución están sueltas, si las capas de aislamiento del cable están dañadas y si los terminales tienen signos de ablación.

· Detección por infrarrojos: utilice una cámara termográfica para escanear disyuntores y contactores para identificar puntos calientes (por ejemplo, conexiones sueltas con temperaturas superiores a 100 °C). la temperatura ambiente en 30°C).

· Centrarse en los problemas de cableado: según la experiencia de la industria, las conexiones sueltas son la causa más común, lo que puede generar caídas de tensión e interferencias de pulsos (consulte la Tabla 1).

· Verificar el sistema de puesta a tierra: verificar si la conexión entre el cable neutro y el cable de tierra cumple con las regulaciones para evitar problemas como "inversión de neutro a tierra" y "puesta a tierra de alta impedancia".

Tabla 1: Problemas comunes de cableado y sus impactos

Se debe prestar especial atención a las normas de seguridad: Todas las inspecciones deben cumplir con la norma NFPA 70E (Código Eléctrico Nacional) y los operadores deben usar equipo de protección personal (EPP), como guantes y gafas aislantes. Queda estrictamente prohibido el desmontaje y montaje de cableado bajo tensión.

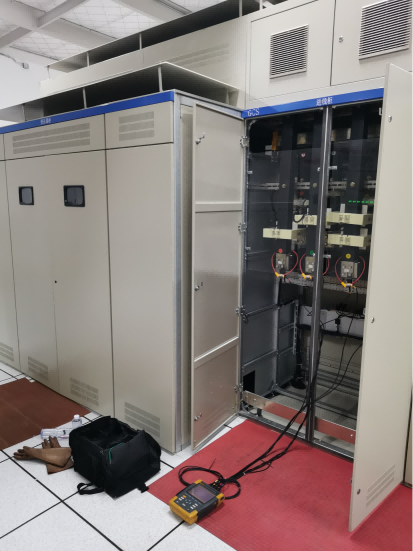

(3) Fase 3: Monitoreo de energía: Captura precisa de anomalías invisibles

La fase de monitorización requiere el registro simultáneo de tensión y corriente. Medir solo la tensión permite identificar problemas, pero combinarla con la corriente permite localizar la causa raíz (p. ej., un aumento de corriente acompañado de una caída de tensión indica que el problema se origina en las cargas aguas abajo). La operación se divide en tres pasos:

1. Configuración de modo (modo de alcance)

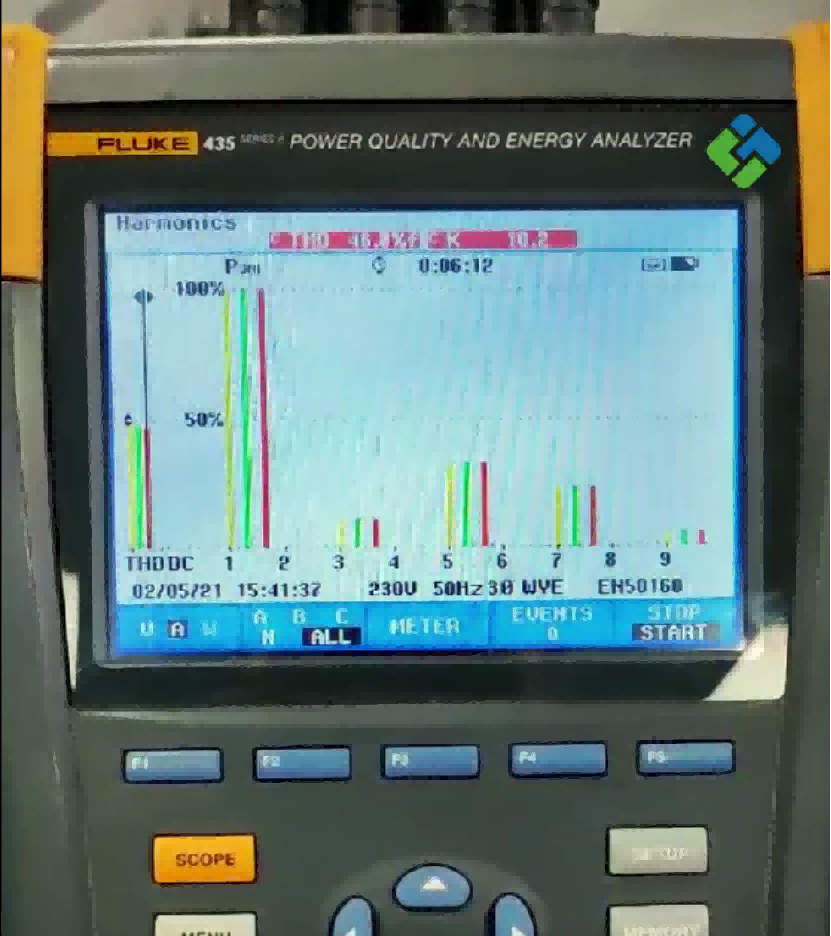

2. · Habilite el modo de osciloscopio para observar si las formas de onda de voltaje y corriente están distorsionadas (por ejemplo, "recorte" o "fallas" causadas por armónicos) y determinar si hay interferencia de cargas no lineales (por ejemplo, convertidores de frecuencia, luces LED).

3. Grabación a intervalos de tiempo

4. · Configure el intervalo de muestreo (por ejemplo, una vez por minuto) para registrar datos de fondo (por ejemplo, valor RMS de voltaje, factor de potencia) y capturar cambios lentos (por ejemplo, deriva de voltaje de red, aumento gradual de carga).

5. Activación del umbral del evento

6. · Establecer umbrales basados en la tolerancia del equipo (por ejemplo, caída de tensión ≤ 80% del valor nominal, contenido armónico > 5%) para registrar solo eventos clave y evitar la redundancia de datos ("No es necesario capturar todo el océano cuando solo se necesitan peces objetivo").

· Revise los datos periódicamente y ajuste los umbrales: por ejemplo, si el umbral inicial se establece en "caída de tensión > 10%" y se registran demasiados eventos irrelevantes, se puede aumentar a " > 15%".

(4) Fase 4: Análisis de datos: Transformación de "datos" en "conclusiones"

El análisis de datos debe evitar la acumulación de datos; el objetivo principal es correlacionar los fenómenos de falla con los datos de monitoreo, procediendo en cuatro pasos:

1. Filtrar eventos clave

2. · Extraer datos consistentes con los tiempos de falla (por ejemplo, "El equipo se disparó a las 10:00 y el monitoreo mostró una caída de voltaje del 70% a las 9:59, con una duración de 0,5 segundos").

· Excluir eventos irrelevantes (por ejemplo, "Fluctuación de voltaje de 0,5% que dura 1 segundo, que no afectó el funcionamiento del equipo").

3. Cuantificar la gravedad del problema

4. · Comparar con los límites estándar: por ejemplo, si el contenido de tercer armónico se mide en 8%, superando el límite de 5% especificado en IEEE 519, se juzga como "contaminación armónica severa".

· Analizar tendencias de eventos: por ejemplo, si ocurren 12 caídas de tensión en una semana, 8 de las cuales se concentran durante el arranque del equipo en el turno de la mañana, Indica que el problema está relacionado con las cargas del lado del usuario.

5. Integrar los resultados de la inspección

6. · Si durante la inspección se detectan "pulsos de voltaje" y se encuentran terminales sueltas, se puede hacer un juicio preliminar de "interferencia de pulso causada por conexiones sueltas".

· Si el contenido armónico en el PCC es alto pero no hay cargas no lineales de alta potencia en el lado del usuario, comuníquese con la oficina de suministro de energía para investigar los problemas de la red.

7. Localizar la causa raíz

8. · Problemas posteriores: aumento de corriente → caída de tensión (por ejemplo, caída de tensión causada por el arranque del motor).

· Problemas aguas arriba: primero cambia el voltaje → luego viene la corriente (por ejemplo, fluctuaciones de la corriente de carga causadas por la deriva del voltaje de la red).

· Problemas de puesta a tierra: Corriente neutra anormal acompañada de envolventes de equipos activos, lo que requiere inspección de la impedancia de puesta a tierra.

(5) Fase 5: Soluciones de rectificación - Resolución de problemas específicos

La rectificación debe evitar la instalación de equipos a ciegas y, en su lugar, desarrollar soluciones basadas en la causa raíz. Las medidas comunes son las siguientes:

Nota: Las soluciones de rectificación deben ser diseñadas por ingenieros eléctricos profesionales para evitar la "sobreprotección" (por ejemplo, instalar UPS para circuitos de iluminación comunes) o la "protección insuficiente" (por ejemplo, usar filtros pasivos para manejar armónicos de alto orden).

(6) Fase 6: Verificación del efecto: la clave para la gestión de circuito cerrado

Después de la rectificación, repita el seguimiento (con el mismo ciclo que el estudio inicial) para verificar la eficacia:

1. Compare los datos antes y después de la rectificación: por ejemplo, si el contenido armónico disminuye del 8% al 3% y el número de caídas de tensión disminuye de 12

veces/semana a 0, la solución es efectiva.

2. Seguimiento a largo plazo: Los sistemas de monitoreo fijos necesitan registrar datos continuamente para garantizar que no se repitan los problemas.

3. Archivo de documentos: Organizar y archivar informes de inspección, datos de seguimiento y planes de rectificación para proporcionar referencias para el mantenimiento posterior.

4. Cinco principios prácticos: la clave para evitar desvíos

1. Comprobación de razonabilidad: los datos deben cumplir con las leyes físicas (por ejemplo, "Si el voltaje aumenta pero la corriente cae, verifique si el cableado está invertido"); no se puede obligar a explicar los datos contradictorios.

2. Conocimiento de las herramientas: Aclarar los límites del equipo (por ejemplo, rango del medidor de pinza, rango de medición de armónicos del monitor) para evitar errores causados por un uso fuera de rango.

3. Verifique primero los problemas obvios: comience con causas simples, como conexiones sueltas y errores de cableado, antes de solucionar problemas complejos (por ejemplo, armónicos de la red).

4. Evite el análisis excesivo: concéntrese en los "eventos clave" que afectan el funcionamiento del equipo; no es necesario detenerse en fluctuaciones menores (por ejemplo, voltaje ±0,2%).

5. La seguridad es lo primero: todas las operaciones deben realizarse con la energía apagada o bajo protección de aislamiento; enchufar o desenchufar el cableado del monitor está estrictamente prohibido.

Conclusión

Un estudio de calidad de la energía es un trabajo que combina tecnología y experiencia. Su valor reside no solo en la solución de problemas existentes, sino también en el establecimiento de un historial de salud de la energía a partir de datos de referencia para lograr una transición de la reparación pasiva a la prevención proactiva. Por ejemplo, una fábrica de automóviles descubrió, mediante un monitoreo a largo plazo, que la tasa de carga del transformador aumentaba continuamente y amplió su capacidad oportunamente, evitando así el riesgo de paradas durante las horas punta del verano.

Con el desarrollo de la tecnología de redes inteligentes, la combinación de sistemas fijos de monitoreo y plataformas en la nube se convertirá en tendencia. Mediante la transmisión de datos en tiempo real y la identificación de anomalías mediante IA, se puede reducir aún más el tiempo de respuesta a fallas. Sin embargo, independientemente de las mejoras tecnológicas, la planificación sistemática, el monitoreo preciso y el análisis racional siguen siendo la base de los estudios de calidad de la energía y la piedra angular para garantizar el funcionamiento estable de los sistemas eléctricos.
