Filtro armónico activo SiC MOSFET para corrección de THDi industrial

Filtro activo de armónicos con MOSFET de SiC para la corrección de THDi industrial

Una fábrica textil en Vietnam sustituyó sus bancos de condensadores tres veces en 18 meses. Cada fallo siguió el mismo patrón: los condensadores se abombaban, los contactores se soldaban en posición cerrada y los fusibles se fundían durante el turno de tarde, cuando el 85 % de los bastidores de hilatura accionados por VFD funcionaban simultáneamente. La planta necesitaba un filtro activo de armónicos con MOSFET de SiC para resolver la causa raíz, pero el equipo de ingeniería solo había evaluado opciones de compensación pasiva.

La causa raíz no eran los condensadores defectuosos. El bus de 400 V de la planta presentaba un THDi del 32 %, dominado por corrientes armónicas de 5.º y 7.º orden procedentes de los rectificadores de entrada de los VFD. El banco de condensadores pasivo formaba una resonancia en paralelo cerca del 7.º armónico, amplificando la distorsión en lugar de corregir el factor de potencia.

El responsable de mantenimiento conocía el problema. Le faltaba una solución que pudiera funcionar a una temperatura ambiente de 40 °C, soportar cambios rápidos de carga y lograr una reducción medible del THDi sin crear nuevas vías de resonancia.

Por qué fallan los filtros pasivos en entornos de carga dinámica

Los filtros pasivos de armónicos se sintonizan a un orden armónico específico. Inyectan potencia reactiva fija independientemente de la condición de carga. Cuando el número de VFD de una planta textil varía del 30 % al 100 % de la capacidad instalada dentro de un mismo turno, los bancos pasivos oscilan entre la subcompensación y la sobrecompensación; ambas condiciones degradan la calidad de la energía.

Los filtros activos de armónicos miden la corriente de carga en tiempo real. Inyectan corrientes armónicas iguales y opuestas para cancelar la distorsión en el PCC. La compensación sigue el espectro armónico de la carga cada 40 microsegundos.

Pero el semiconductor que genera esta corriente de compensación determina el rendimiento del filtro bajo estrés térmico, alta frecuencia de conmutación y tensión de red distorsionada.

Por qué un filtro activo de armónicos con MOSFET de SiC supera a un AHF con IGBT de Si

Un filtro activo de armónicos convencional utiliza módulos IGBT de Si que conmutan a 12–16 kHz. La corriente de cola del IGBT durante el apagado obliga a elegir entre dos opciones de diseño: aumentar la frecuencia de conmutación para mejorar la calidad de la forma de onda de cancelación de armónicos, o reducirla para limitar las pérdidas de conmutación. Los ingenieros no pueden optimizar ambas cosas simultáneamente.

El MOSFET de SiC elimina esta disyuntiva. Su diodo de cuerpo presenta carga de recuperación inversa nula. El apagado se produce sin corriente de cola. El dispositivo conmuta a 30–50 kHz con menores pérdidas totales que un IGBT a 16 kHz.

Tres ventajas medibles se traducen directamente en el rendimiento en campo:

1. Mayor frecuencia de conmutación produce una corriente de compensación más limpia. El filtro LCL de salida maneja menos rizado, por lo que el inductor funciona a menor temperatura y ocupa menos espacio en el armario.

2. Menores pérdidas de conmutación reducen la disipación de calor aproximadamente un 30 %. Un módulo de SiC de 100 A disipa aproximadamente 850 W frente a 1.200 W de un módulo IGBT de Si equivalente. Esta diferencia es fundamental en las salas eléctricas del Sudeste Asiático, donde la temperatura ambiente alcanza los 40–45 °C.

3. dv/dt controlado — los circuitos de control de compuerta de SiC conforman el flanco de conmutación por debajo de 5 kV/μs. Esto protege el aislamiento de los devanados de los motores en plantas con gran cantidad de VFD, donde los fenómenos de onda reflejada ya someten a los devanados del estator a esfuerzos adicionales.

Tabla A: AHF con IGBT de Si frente a AHF con MOSFET de SiC — Comparación técnica

Topología de 3 niveles: beneficios prácticos para AHF industrial

Una topología NPC de 3 niveles o de tipo T divide el bus de CC con una pinza de punto neutro. Cada dispositivo de conmutación ve la mitad de la tensión del bus de CC. La tensión de salida conmuta entre tres niveles en lugar de dos, proporcionando tres beneficios prácticos para aplicaciones AHF:

Primero, el escalón de tensión de salida se reduce a la mitad. El inductor del filtro LCL experimenta la mitad del esfuerzo de voltios-segundo, por lo que disminuyen las pérdidas del núcleo.

Segundo, la frecuencia efectiva de rizado se duplica con respecto a la frecuencia de conmutación del dispositivo. Una tasa de conmutación de 40 kHz produce un componente de rizado de 80 kHz, lo que requiere un inductor de filtro mucho más pequeño.

Tercero, el control del punto neutro gestiona directamente los armónicos de secuencia cero — 3.º, 9.º, 15.º —. Los inversores de dos niveles no pueden cancelar corrientes de secuencia cero sin añadir una cuarta rama.

Selección de ingeniería: adaptación de la capacidad AHF a las condiciones reales de carga

El error de especificación más común es seleccionar AHF capacidad basándose en la potencia nominal en kVA del transformador en lugar de en la corriente armónica medida.

Un transformador de 2.000 kVA que alimenta cargas mixtas de VFD y cargas lineales puede producir solo 400 A de corriente armónica total. Especificar un AHF de 500 A desperdicia presupuesto y espacio en el armario. Una unidad de 300 A con un margen del 15% cuesta menos, ocupa la misma sala eléctrica dejando espacio disponible y logra una corrección THDi idéntica.

El método correcto de selección registra la THDi de la corriente de carga y el espectro RMS en el punto de acoplamiento común durante un ciclo completo de producción, no una medición instantánea. Las fábricas textiles, las líneas de ensamblaje automotriz y las plantas de procesamiento de alimentos muestran variaciones de corriente armónica de ±40% durante un turno. Una medición de 30 minutos no detecta la condición más exigente.

Tabla B: Guía de selección de capacidad AHF — escenarios industriales del sudeste asiático

Todas las capacidades asumen 400 V, 50 Hz, 40 °C de temperatura ambiente. Para operación a 45 °C de temperatura ambiente, añada un margen de capacidad del 10%.

Instalación sin interrupción de la producción

Un filtro activo de armónicos se conecta en paralelo con la carga en el tablero principal de distribución. Los TC se fijan alrededor de las barras colectoras de entrada; no se requiere desconexión de las barras. Los cables de alimentación del AHF terminan en un interruptor automático de repuesto. La puesta en servicio tarda 4–6 horas mientras la planta continúa con su operación normal.

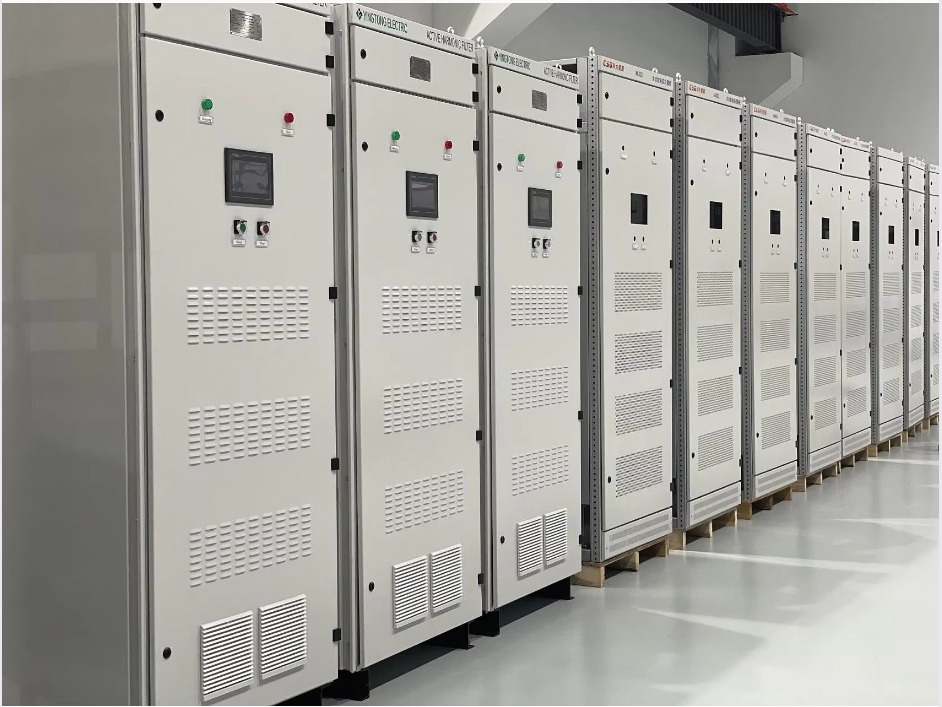

Los módulos de montaje en pared de hasta 150 A se instalan junto al tablero eléctrico. Los gabinetes de montaje en suelo de 200 A a 600 A ocupan aproximadamente 1 m² por unidad. Varias unidades funcionan en paralelo con reparto automático de corriente.

[]

Texto alternativo:Filtro activo de armónicos con MOSFET SiC y topología de 3 niveles instalado en una fábrica textil del sudeste asiático para corrección industrial de THDi — unidad de montaje en pared de la serie YT Electric YTPQC-APF que muestra conexiones de TC de núcleo dividido, sección de filtro LCL y pantalla táctil HMI.

Resultados medidos en campo

Un grupo textil vietnamita instaló seis unidades YTPQC-APF en tres fábricas. Las mediciones previas a la instalación registraron un THDi entre 28% y 35% en la barra principal de 400 V. Después de la instalación, el THDi medido fue inferior al 4,5% dentro de las 72 horas posteriores a la puesta en servicio.

Las fallas de los bancos de condensadores se detuvieron inmediatamente. La eliminación de reemplazos, la reducción de penalizaciones de la compañía eléctrica y las menores pérdidas por factor K del transformador ahorraron aproximadamente 42.000 USD durante el primer año en tres instalaciones.

Los filtros activos de armónicos con MOSFET SiC funcionan continuamente a una temperatura ambiente de 38–42 °C sin reducción de capacidad. El mantenimiento anual — limpieza de filtros de entrada y verificación de conexiones de TC — requiere aproximadamente dos horas por unidad.

Preguntas frecuentes

P: ¿Cómo selecciono la capacidad correcta de AHF para mi planta?

No especifique la capacidad del AHF a partir de la placa de características del transformador en kVA. Mida el espectro real de corriente armónica en el PCC durante un ciclo completo de producción, con un mínimo de 24 horas. Dimensione el AHF al 110–120% de la corriente armónica máxima medida. YT Electric proporciona una auditoría gratuita de calidad de energía en sitio para determinar la capacidad correcta antes de la adquisición.

P: ¿La instalación de un filtro activo de armónicos requiere una parada de la planta?

No. El AHF se conecta en paralelo en el tablero principal de distribución. Utilice TC de núcleo dividido en barras colectoras energizadas. Termine los cables de alimentación en un interruptor automático de repuesto. Todo el proceso de instalación y puesta en servicio dura 4–6 horas mientras la producción continúa.

P: ¿Cuál es el período típico de retorno de inversión de un AHF en el sudeste asiático?

En los mercados con penalizaciones de las empresas de servicios públicos por armónicos excesivos —incluidos Vietnam, Tailandia, Indonesia y Filipinas—, el período de amortización oscila entre 12 y 24 meses. El cálculo incluye tres componentes: eliminación de los cargos por penalización, reducción de las pérdidas I²R en transformadores y cables (1–3 % de la carga total) y costos evitados por fallas de equipos. Las plantas con fallas recurrentes en bancos de capacitores suelen recuperar la inversión en un plazo de 10 meses.

P: ¿Puede el MOSFET de SiC AHF funcionar a plena carga en una sala eléctrica a 45 °C sin aire acondicionado?

Sí. La serie YTPQC-APF está especificada para funcionar a plena carga a una temperatura ambiente de 45 °C sin reducción de potencia. Los módulos de potencia MOSFET de SiC generan aproximadamente un 30 % menos de calor que los módulos IGBT de Si equivalentes. La refrigeración redundante por aire forzado se encarga de la disipación del calor. El controlador reduce automáticamente la corriente de salida si la temperatura interna del IGBT/disipador de calor supera los 85 °C; este es un límite de disparo de protección, no una restricción de diseño operativo.

Conclusión

Las plantas de fabricación del sudeste asiático que operan cargas con un alto uso de VFD enfrentan un conjunto específico de problemas de calidad de la energía: THDi elevado, resonancia de bancos de capacitores y estrés térmico en salas eléctricas sin regulación. Un filtro activo de armónicos con MOSFET de SiC aborda los tres mediante la física de los semiconductores: menores pérdidas de conmutación, mayor frecuencia de conmutación y funcionamiento a plena carga a 45 °C de temperatura ambiente sin reducción de potencia.

YT Electric fabrica la serie YTPQC-APF con topología MOSFET de SiC de 3 niveles, con capacidades de 50 A a 600 A a 400 V y 690 V, disponible en configuraciones de montaje en pared y de instalación en el suelo. Contacte con nuestro equipo de ingeniería de aplicaciones y proporcione su diagrama unifilar y los datos de medición de calidad de la energía para recibir una propuesta específica para su instalación.
