¿Qué es un filtro armónico activo? Una guía completa de soluciones de calidad de potencia

En el mundo actual, donde las industrias dependen en gran medida de equipos electrónicos y cargas no lineales, mantener la calidad de la potencia se ha convertido en una preocupación crítica La mala calidad de potencia puede provocar ineficiencias, daños por equipos y mayores costos operativos Una de las soluciones más efectivas para abordar los problemas de calidad de potencia, particularmente la distorsión armónica, es el uso de filtros armónicos activos (AHF) En este blog, exploraremos qué es un filtro armónico activo, cómo funciona, sus beneficios y por qué es un componente esencial de las soluciones de calidad de potencia moderna

Comprender los armónicos y cómo afectan las cosas

Comprender qué son los armónicos y por qué son problemáticos es crucial antes de profundizar en filtros armónicos activos Las distorsiones de forma de onda eléctrica conocidas como armónicas se activan por cargas no lineales como computadoras, luces LED, unidades de frecuencia variable (VFD) y otros equipos electrónicos Estas cargas producen frecuencias armónicas que son múltiplos de la frecuencia de potencia básica (50 Hz o 60 Hz) dibujando la corriente en breves pulsos en lugar de una onda sinusoidal suave

Los armónicos pueden causar varios problemas, incluidos:

Sobrecalentamiento del equipo: Los armónicos aumentan la corriente RMS, lo que lleva a un calor excesivo en transformadores, motores y cables

Distorsión de voltaje: Los armónicos pueden distorsionar la forma de onda de voltaje, afectando el rendimiento de los equipos sensibles

Pérdidas de potencia: El aumento de las corrientes armónicas resultó en mayores pérdidas de energía y una eficiencia del sistema reducida

Relaje molesto: Los armónicos pueden hacer que los interruptores de circuitos y los dispositivos de protección se tridan innecesariamente

Interferencia: Los armónicos pueden interferir con los sistemas de comunicación y otros dispositivos electrónicos

Para mitigar estos problemas, se utilizan filtros armónicos Entre los diversos tipos de filtros disponibles, los filtros armónicos activos se consideran una de las soluciones más avanzadas y efectivas

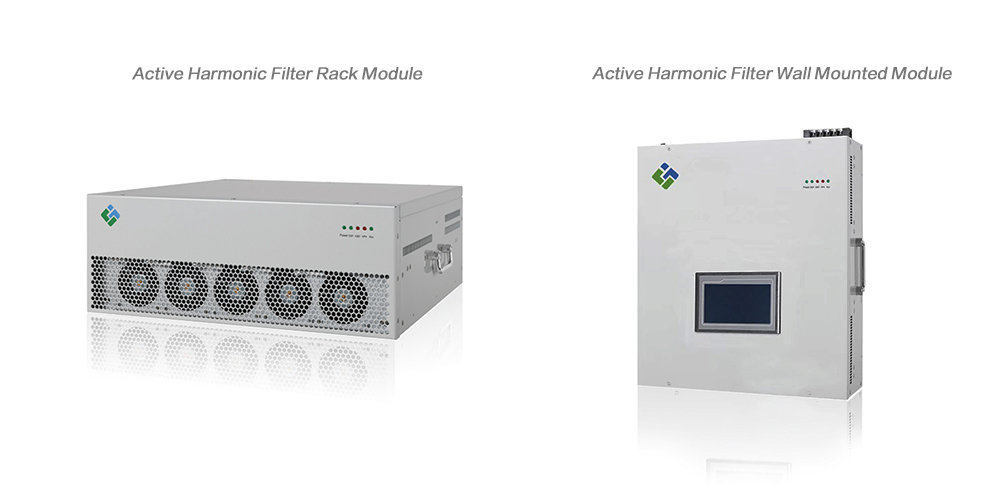

¿Qué es un filtro armónico activo?

Un filtro armónico activo (AHF) es un dispositivo electrónico diseñado para mitigar la distorsión armónica en los sistemas eléctricos A diferencia de los filtros pasivos, que utilizan componentes pasivos como condensadores e inductores para bloquear o absorber armónicos, los AHF usan electrónica de potencia para inyectar activamente corrientes contrarmarmónicas en el sistema Esto cancela las corrientes armónicas generadas por cargas no lineales, lo que resulta en una fuente de alimentación más limpia y estable

¿Cómo funciona un filtro armónico activo?

El funcionamiento de un filtro armónico activo se puede dividir en los siguientes pasos:

Monitoreo de la corriente de carga: El AHF monitorea continuamente la corriente de carga usando sensores Analiza la forma de onda para detectar frecuencias armónicas

Detección armónica: Utilizando algoritmos avanzados y procesamiento de señal digital (DSP), el AHF identifica los componentes armónicos presentes en la corriente de carga

Generación de contracorrientes: El AHF genera corrientes armónicas que son iguales en magnitud pero opuestas en fase a los armónicos detectados

Inyectación de contrarmarmónicos: Las corrientes contraarmónicas generadas se inyectan nuevamente en el sistema eléctrico Esto cancela efectivamente la distorsión armónica, lo que resulta en una forma de onda de corriente sinusoidal

Ajuste en tiempo real: Los AHF operan en tiempo real, adaptándose continuamente a los cambios en la carga y el perfil armónico para garantizar un rendimiento óptimo

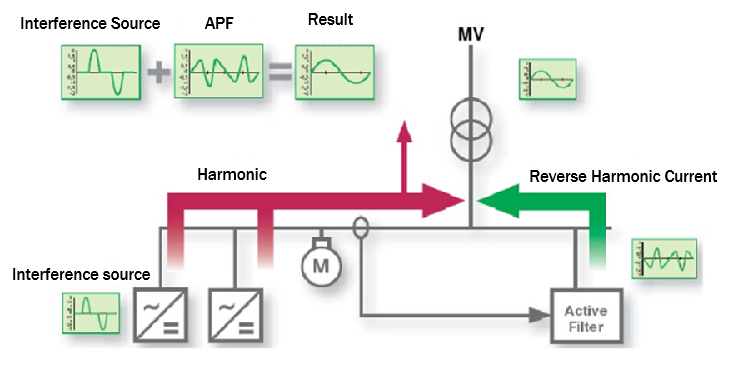

Principio de trabajo:

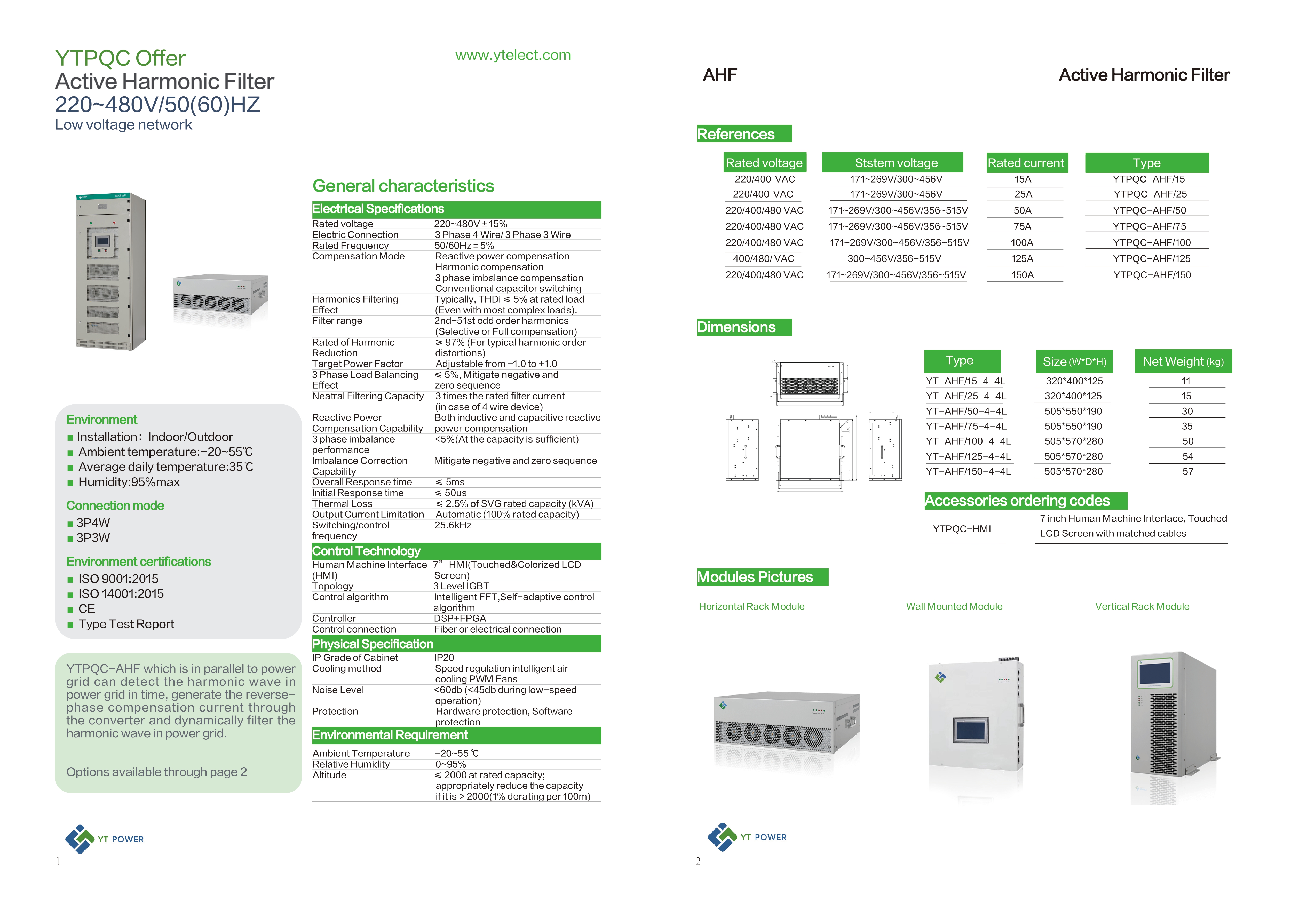

Beneficios clave de los filtros armónicos activos:

Los filtros armónicos activos ofrecen varias ventajas sobre los filtros pasivos tradicionales y otras técnicas de mitigación armónica:

Alta eficiencia: Los AHF pueden reducir la distorsión armónica a menos del 5%, asegurando el cumplimiento de los estándares internacionales como IEEE 519 e IEC 61000

Rendimiento dinámico: A diferencia de los filtros pasivos, que se ajustan a frecuencias específicas, los AHF pueden mitigar una amplia gama de frecuencias armónicas, lo que los hace adecuados para diversas aplicaciones

Diseño compacto: Los AHF son típicamente más pequeños y livianos que los filtros pasivos, lo que hace que sean más fáciles de instalar en entornos con restricciones de espacio

Compensación de potencia reactiva: Muchos AHF también proporcionan una compensación de potencia reactiva, mejorando el factor de potencia y reduciendo los costos de energía

Escalabilidad: Los AHF se pueden escalar fácilmente para satisfacer las necesidades de los sistemas de crecimiento o cambiar las condiciones de carga

Mantenimiento reducido: Sin componentes pasivos como condensadores o inductores, los AHF requieren un mantenimiento mínimo y tienen una vida útil más larga

Solicitudes de filtros armónicos activos

Los filtros armónicos activos se utilizan ampliamente en industrias e instalaciones donde la distorsión armónica es una preocupación Algunas aplicaciones comunes incluyen:

Plantas industriales: Instalaciones con maquinaria pesada, VFDS y otras cargas no lineales

Centros de datos: Equipo electrónico sensible que requiere energía limpia y estable

Instalaciones de atención médica: Hospitales y clínicas con equipos médicos avanzados

Edificios comerciales: Oficinas, centros comerciales y hoteles con iluminación LED y sistemas de HVAC

Sistemas de energía renovable: Instalaciones de energía solar y eólica con inversores que generan armónicos.
