Una celda de soldadura robótica puede funcionar perfectamente durante horas y aun así exponer una debilidad grave en el sistema eléctrico de la fábrica cuando varias líneas arrancan al mismo tiempo. El síntoma puede ser un conductor neutro caliente, un disparo molesto, una queja de voltaje de un servovariador o un transformador que funciona por encima de su temperatura esperada. En muchos casos, la causa raíz no es una sola máquina defectuosa. Es el desequilibrio de carga trifásica combinado con la corriente armónica de variadores, rectificadores y controles electrónicos de potencia.
Este artículo explica cómo el equilibrado de carga activo ayuda a las fábricas automatizadas a controlar la corriente de secuencia negativa, la corriente de secuencia cero, el sobrecalentamiento del neutro y la asimetría de voltaje. También muestra dónde un Filtro Activo de Potencia APF puede respaldar el equilibrado de carga y cuándo un ingeniero debería considerar una solución de calidad de energía separada o combinada.

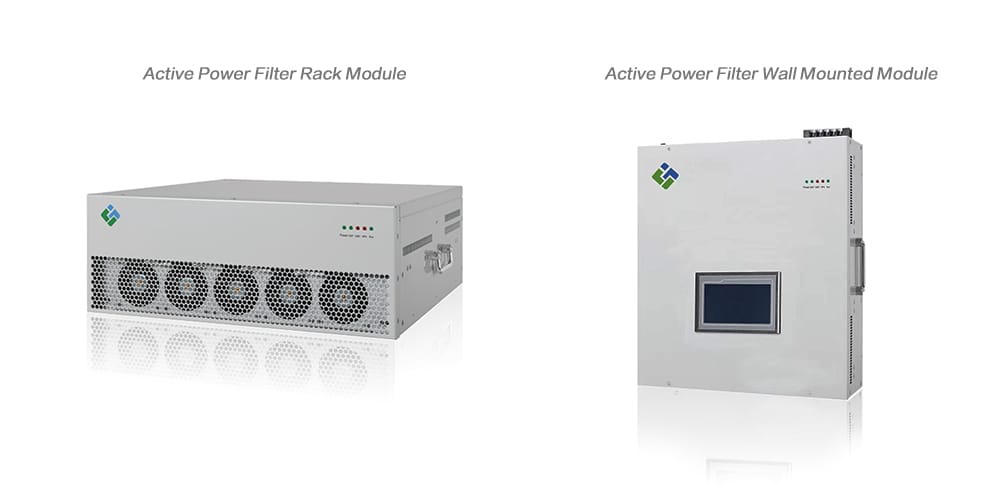

Figura 1. Módulos APF de montaje en rack y montaje en pared de YT Electric para aplicaciones de calidad de energía industrial.
Las fábricas modernas combinan grandes máquinas trifásicas con cargas auxiliares monofásicas. Los controladores de robots, transformadores de soldadura, circuitos de iluminación, gabinetes de control, servicios de oficina, cargadores de baterías y equipos de prueba pueden conectarse a diferentes fases. La carga no permanece constante: los robots aceleran, las soldadoras se activan, los variadores de frecuencia cambian de velocidad y las celdas de producción se reinician después de un enclavamiento. El resultado es un perfil de corriente que cambia por fase y por segundo.
En un sistema trifásico equilibrado, las corrientes de fase forman un campo magnético giratorio simétrico. El desequilibrio introduce un componente de secuencia negativa que gira en contra del campo normal. Los motores experimentan entonces un calentamiento adicional y pulsaciones de par. El mismo efecto aumenta el estrés térmico en los alternadores de los generadores y puede reducir la capacidad utilizable de un transformador o alimentador.
En una instalación trifásica de cuatro hilos, los armónicos de triple frecuencia y las cargas monofásicas desequilibradas pueden sumarse en el conductor neutro en lugar de cancelarse. Por lo tanto, el neutro puede transportar una corriente mucho mayor de lo esperado a partir de un cálculo simple de carga de fase. Un neutro caliente, una terminación descolorida o una alarma térmica repetida deberían activar una medición, no un fusible más grande como primera respuesta.
La redistribución manual de fases ayuda cuando la carga es estable y la instalación tiene suficiente capacidad de reserva en cada fase. Se vuelve menos efectiva cuando la producción cambia a lo largo del día. Mover una máquina a otra fase puede mejorar el resultado durante un turno, pero crear un nuevo desequilibrio cuando los robots, compresores o cargadores cambian sus estados operativos.
Los bancos de capacitores resuelven un problema diferente. Proporcionan compensación de potencia reactiva escalonada, pero no mueven activamente la corriente entre fases. En una fábrica con cargas que cambian rápidamente y convertidores que producen armónicos, la conmutación de capacitores también puede crear estrés transitorio o interactuar con la impedancia del sistema. Por lo tanto, los ingenieros deben separar tres preguntas: ¿Es el problema dominante la corriente armónica? ¿Es la potencia reactiva? ¿O es la asimetría de la corriente de fase?
Un Equilibrador de Carga Activo utiliza transformadores de corriente para medir las corrientes de fase y un convertidor de potencia para inyectar una corriente de compensación controlada. El controlador calcula el componente no deseado, como la corriente de secuencia negativa, la corriente de secuencia cero o los órdenes armónicos seleccionados, y ordena al convertidor que produzca el componente opuesto. La red ve entonces un perfil de corriente más simétrico.
La información del producto de YT Electric enumera una topología de tres niveles, una frecuencia de conmutación/control de 25.6 kHz, un tiempo de respuesta inicial según la especificación del producto y un tiempo de respuesta general según la especificación del producto. La clasificación exacta, el modo de compensación y el rendimiento de respuesta deben confirmarse con respecto al modelo seleccionado y las condiciones de la aplicación antes de la adquisición.
| Problema de ingeniería | Redistribución manual / corrección pasiva | Equilibrado de carga activo con APF |
|---|---|---|
| Cargas de fase cambiantes | Requiere revisión manual repetida | Mide y compensa dinámicamente |
| Corriente de secuencia negativa | Control limitado | Puede ser objetivo cuando es compatible con la configuración seleccionada |
| Corriente de secuencia cero / neutro | Puede permanecer alta | La configuración de cuatro hilos puede mitigar la corriente neutra |
| Corriente armónica | Los bancos de condensadores no la cancelan activamente | Compensación activa para órdenes armónicos seleccionados |
| Respuesta a cambios en robots o soldadores | Lenta o escalonada | Respuesta dinámica de la electrónica de potencia |
| Expansión | Puede requerir un rediseño del gabinete | La capacidad modular de APF puede respaldar una planificación por etapas |
La siguiente matriz es una herramienta de selección, no un cálculo de dimensionamiento final. El ingeniero debe recopilar la corriente de fase, la corriente neutra, el THDi, el desequilibrio de tensión, el perfil de carga, los datos del transformador y el punto de acoplamiento común antes de seleccionar la corriente de compensación.
| Condición de la fábrica | Síntoma típico | Datos a medir | Dirección inicial de la solución |
|---|---|---|---|
| Línea de soldadura robótica | Cambios rápidos de corriente y perturbación de tensión | Tendencia de corriente de fase, fluctuación de tensión, THDi | Evaluar APF con compensación dinámica y verificar la impedancia del alimentador |
| Línea de producción con alta carga de VFD | Calentamiento del transformador y alarmas de armónicos | Espectro de THDi, temperatura del transformador, datos de PCC | Evaluar la mitigación de armónicos mediante APF; evaluar la resonancia antes de añadir condensadores |
| Planta trifásica de cuatro hilos | Neutro caliente y carga de fase desigual | Corriente RMS neutra, componentes de secuencia, corriente de fase | Evaluar la configuración de APF de cuatro hilos/balanceo de carga |
| Expansión de la fábrica | El sistema existente se vuelve inestable después de añadir nuevas celdas | Perfil de carga antes/después y capacidad de reserva | Utilizar planificación modular de APF y reservar espacio para paneles/TC |
| Cargas mixtas de automatización y HVAC | Cambios en el factor de potencia según el turno | Tendencia de kW, kvar, FP y armónicos según el tiempo | Separar los requisitos de armónicos y potencia reactiva; considerar APF más SVG |
El hardware correcto no puede compensar una medición deficiente o una ubicación inadecuada de los TC. Los TC deben representar la corriente de carga que se espera que el controlador corrija, y el dispositivo de compensación debe conectarse en un punto donde la corriente del alimentador objetivo pueda medirse claramente. El diseño también debe confirmar la secuencia de fase, la disposición del neutro, el nivel de cortocircuito, el tendido de cables, la ventilación y el espacio libre para mantenimiento.
Para una fábrica existente, un breve estudio de calidad de energía debe cubrir el arranque de la producción, la producción estable, el cambio de turno y la condición de operación de carga máxima. Una sola lectura manual tomada durante un período de inactividad puede pasar por alto el evento que causa el disparo. Los datos de tendencia son particularmente útiles para distinguir un desequilibrio estable de un evento de conmutación de corta duración.
Algunas configuraciones de APF admiten la compensación de armónicos, la compensación reactiva y la compensación del desequilibrio de carga trifásica. La corriente utilizable debe compartirse entre estas funciones, por lo que el modelo seleccionado y las prioridades de compensación deben confirmarse mediante un estudio en el sitio.
Un banco de condensadores proporciona principalmente potencia reactiva escalonada. No equilibra activamente la corriente de fase ni cancela la corriente armónica. Si la fábrica tiene cargas que cambian rápidamente, una THDi significativa o un neutro caliente, evalúe la compensación activa antes de agregar o expandir condensadores.
La selección depende de la corriente armónica medida, la corriente reactiva, la corriente de desequilibrio, el nivel de tensión, la configuración del cableado, el perfil operativo y el rendimiento de PCC requerido. Los kVA totales del transformador por sí solos no son suficientes para la clasificación final del APF.
Los sistemas APF de YT Electric utilizan arreglos modulares en las series de productos compatibles. Un diseño por etapas puede reservar espacio en el armario, ubicaciones de TC, capacidad del alimentador e interfaces de comunicación para futuros módulos. Confirme el plan de expansión antes de la primera instalación.
El desequilibrio trifásico no es solo un problema de distribución. Afecta el calentamiento del motor, la seguridad del neutro, la capacidad del transformador, la confiabilidad del equipo y la estabilidad de la producción automatizada. El equilibrio de carga activo ofrece a los ingenieros una forma de responder a las corrientes de fase cambiantes en lugar de depender únicamente de la redistribución manual.
YT Electric proporciona Soluciones de filtros activos de potencia y equilibrio de carga activo para aplicaciones industriales de calidad de energía. Envíe su diagrama unifilar, datos del transformador, mediciones de corriente de fase, tendencia de corriente de neutro y perfil de carga de producción a nuestro equipo de ingeniería para una evaluación específica para su sitio.
Póngase en contacto con YT Electric para obtener una evaluación industrial de la calidad de energía y del equilibrio de carga trifásica.
