Prueba de aceptación del filtro armónico activo: 5 pasos críticos para la verificación de capacidad y la puesta en servicio del sitio

Una orden de compra no demuestra que un Filtro armónico activo pasará la aceptación en sitio. El equipo del proyecto debe confirmar qué ocurre en el punto de acoplamiento común (PCC) cuando los VFD, rectificadores, soldadores, sistemas UPS y bancos de capacitores funcionan juntos.

Antes de la aceptación, solicite un paquete de evidencias trazable: formas de onda medidas, un cálculo de capacidad, una simulación de red, registros de pruebas y criterios definidos de aprobación/rechazo. Estos documentos convierten una clasificación de corriente cotizada en un compromiso de ingeniería.

Comience con una línea base medida de calidad de energía

Solicite al proveedor que identifique las mediciones que respaldan la propuesta: tensión, corriente de carga, THDi, THDv, factor de potencia, corriente de neutro, órdenes armónicos, capacidad del transformador y cargas no lineales principales.

Registre estados de producción representativos, no una sola lectura promedio. Incluya arranques de variadores, ciclos de soldadura, operación del generador y períodos de baja carga cuando los bancos de capacitores pueden sobrecompensar.

Defina el PCC de aceptación. Una lectura de baja distorsión en el gabinete del filtro no demuestra el cumplimiento del sistema.

Documente la ubicación y relación de los TC, la secuencia de fases, la referencia de tensión, el intervalo de muestreo, la precisión del instrumento y el método de corriente de demanda.

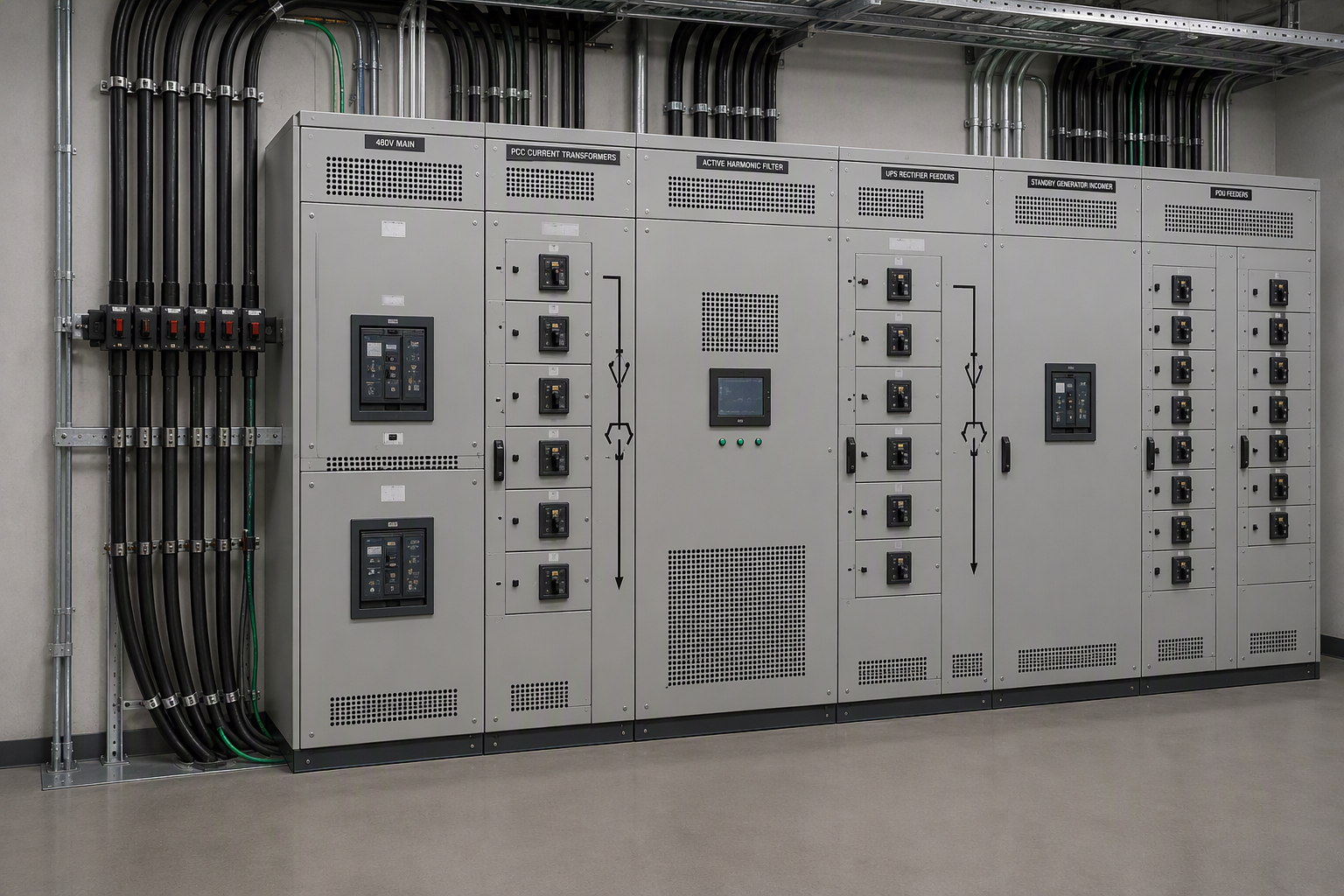

Un tablero principal de distribución de un centro de datos de 480 V con TC en el PCC, un gabinete de Filtro armónico activo, alimentadores de rectificadores UPS, entrada del generador de respaldo, alimentadores PDU y un recuadro de forma de onda THDi antes/después. Etiquete la ruta de medición, el conductor neutro y la separación de descarga de calor.

Exija un cálculo de capacidad, no una coincidencia con la placa de características

La clasificación de un Filtro armónico activo debe seguir el espectro de corriente armónica y la distorsión residual requerida, no solo la clasificación del interruptor del alimentador. La hoja de capacidad debe enumerar cada grupo de carga, su corriente nominal, factor de diversidad, espectro armónico medido, operación simultánea esperada, THDi objetivo, corriente de filtro seleccionada y margen de expansión sin utilizar.

Para un sitio representativo de 480 V con alimentadores VFD de seis pulsos, suponga una corriente armónica máxima de 180 A y un objetivo residual de 50 A. El primer cálculo indica 130 A de compensación antes del crecimiento de carga, desequilibrio, demanda de corriente reactiva y reducción por temperatura.

Indique si el Filtro armónico activo comparte la corriente de salida entre la mitigación armónica, la compensación de potencia reactiva y la corrección de desequilibrio. Una unidad de 150 A no puede proporcionar continuamente 150 A de cancelación armónica más 150 A de corriente reactiva.

La corriente de secuencia cero requiere atención separada en sistemas trifásicos de cuatro hilos. Los armónicos triples se suman en el neutro en lugar de cancelarse, lo que puede sobrecalentarlo incluso cuando la corriente de fase parece aceptable.

Muestre la corriente de fase y neutro antes y después de la compensación. Especifique una topología de cuatro hilos y su límite de compensación continua del neutro cuando sea necesario.

Tabla A: Comparación técnica

Verifique los supuestos de simulación y los límites de protección

La simulación debe modelar la impedancia de la fuente y del transformador, los cables, los bancos de condensadores, los generadores cuando corresponda, el espectro de las cargas no lineales, la tensión de fondo y los ajustes propuestos del AHF/SVG.

Revise la producción normal, la carga no lineal máxima y el funcionamiento de los condensadores con carga baja. Añada el modo de generador cuando corresponda, ya que su diferente reactancia puede modificar la distorsión y el comportamiento de la protección.

Muestre THDi/THDv en el PCC, órdenes armónicos, factor de potencia, variación de tensión, corriente del filtro y margen. Indique qué ocurre cuando el filtro alcanza su límite de corriente continua.

Compruebe la resonancia antes de mantener los bancos de condensadores. Su interacción con la inductancia de la red puede amplificar determinados órdenes y acortar la vida útil de condensadores, contactores, cables e interruptores.

Una topología de 3 niveles genera escalones de tensión más pequeños que un convertidor comparable de 2 niveles. Esto puede reducir el esfuerzo de dv/dt, mientras que las pérdidas y el comportamiento térmico siguen dependiendo de la frecuencia de conmutación, la modulación, la refrigeración y la corriente de carga.

La modulación SPWM genera corriente de compensación. Solicite el rango de frecuencia de conmutación, el ancho de banda de control, la selección de órdenes armónicos, la disposición del muestreo de los TC y el comportamiento ante cambios de carga.

Registro térmico y de pruebas de fábrica del filtro activo de armónicos

Solicite una declaración térmica que abarque la salida continua a la temperatura ambiente declarada, altitud, envolvente, disipación de calor, flujo de aire, espacios libres y reducción de potencia.

A 45 °C de temperatura ambiente y carga completa, las pérdidas del IGBT o MOSFET de SiC se convierten en calor dentro del armario. Una refrigeración inadecuada eleva la temperatura de unión, acorta la vida útil de los componentes y puede obligar a reducir la corriente de salida.

Los registros de fábrica deben identificar el número de serie, la capacidad eléctrica, las comprobaciones de aislamiento y funcionales, las pruebas de protección y comunicación y el alcance de la prueba de carga. Las pruebas de fábrica establecen el estado del equipo; la puesta en servicio verifica el resultado en la red.

El plan de puesta en servicio debe definir la polaridad de los TC, la secuencia de fases, la revisión de la protección, las pruebas de alarmas y escalones de carga, la duración del registro, la ubicación del analizador y la aprobación del informe.

Tabla B: Matriz de selección de ingeniería

Caso de campo representativo: centro de datos norteamericano de 480 V

Un centro de datos representativo de Norteamérica operaba un sistema de distribución de 480 V con entradas de rectificador de UPS, alimentadores de PDU, fuentes de alimentación de TI y generadores de reserva. El equipo de ingeniería necesitaba evitar la carga armónica y el riesgo de corriente de neutro mientras mantenía un funcionamiento estable durante la transferencia del generador.

El proveedor registró la tensión y la corriente en el PCC mediante el funcionamiento normal del UPS, cambios de carga escalonados, carga de baterías y pruebas de transferencia del generador. Los registros revisaron órdenes armónicas individuales, corriente de neutro, carga del transformador, modo de funcionamiento del UPS y distorsión cuando la impedancia de fuente del generador sustituyó a la fuente de la red eléctrica.

La propuesta utilizó un Filtro Activo de Armónicos de cuatro hilos dimensionado a partir de la corriente armónica pico observada con margen de expansión definido. El cálculo reservó capacidad de corriente para la mitigación de armónicos y la compensación de corriente de neutro, en lugar de asumir que la misma corriente del convertidor estaba disponible simultáneamente para cada función habilitada.

La aceptación de puesta en servicio utilizó tendencias del PCC antes/después, datos de órdenes armónicas, registros de corriente de neutro, corriente de salida del AHF, historial de alarmas del UPS y observaciones de transferencia del generador. El resultado requerido era el objetivo acordado del PCC en todos los modos de funcionamiento registrados del centro de datos sin eventos de límite de corriente del AHF, alarmas del UPS ni disparos molestos de protección definidos.

Preguntas frecuentes

¿Cómo debe seleccionar un equipo de compras la capacidad del AHF?

Base la capacidad en la corriente armónica pico medida, el objetivo de corriente armónica residual, el comportamiento con cargas simultáneas, las funciones habilitadas, la reducción por temperatura y un margen de crecimiento documentado. Exija al proveedor que muestre el cálculo completo de asignación de corriente en lugar de seleccionar una unidad únicamente a partir de los kVA del transformador.

¿La instalación requiere una parada de producción?

La respuesta depende de la arquitectura del tablero de distribución, la disponibilidad de alimentadores de reserva, el procedimiento de aislamiento y el método de instalación de los TC. Los proveedores deben proporcionar un método de trabajo que separe las tareas que requieren desenergización de las actividades de configuración y puesta en servicio que pueden realizarse después de la restauración.

¿Los sistemas AHF, SVG y STATCOM requieren mantenimiento rutinario?

Requieren una inspección planificada de las vías de aire, ventiladores, filtros cuando estén instalados, terminales, historial de alarmas, enlaces de comunicación y temperatura de funcionamiento registrada. El plan de mantenimiento debe indicar intervalos de inspección basados en el polvo ambiental, la temperatura, el perfil de carga y el diseño del gabinete, en lugar de utilizar una afirmación genérica basada en calendario.

¿Puede el equipo funcionar con UPS, generadores o bancos de capacitores existentes?

Puede diseñarse para esos sistemas, pero la propuesta debe incluir su impedancia, modos de funcionamiento, ajustes de protección e interacción armónica en el estudio. No acepte una declaración de compatibilidad sin una revisión del diagrama unifilar y los supuestos de casos operativos.

Conclusión: convierta la aceptación en un resultado medible de calidad de energía

Una propuesta de Filtro Activo de Armónicos se vuelve creíble cuando el proveedor proporciona una línea base medida, un cálculo transparente de capacidad, simulación de casos operativos, límites térmicos, evidencia de fábrica y criterios de puesta en servicio del PCC. Este paquete protege al comprador de una unidad que parece tener la clasificación correcta pero alcanza el límite de corriente, pierde salida a alta temperatura ambiente o no corrige el problema medido de la red.

YT Electric puede revisar el diagrama unifilar, el perfil de carga, los datos armónicos, las condiciones ambientales y el objetivo de aceptación antes de finalizar una configuración de AHF, SVG o STATCOM. Comience con la evidencia requerida para su proyecto y luego seleccione la corriente del equipo y la topología que puedan demostrar el resultado requerido.
