5 errores comunes al seleccionar equipos de calidad de energía para aplicaciones industriales

En los entornos industriales modernos, las líneas de fabricación automatizadas, los variadores de frecuencia (VFD), la robótica dinámica y las cargas inductivas pesadas han impuesto exigencias sin precedentes a las redes de distribución de energía.Si bien invertir en equipos de calidad de energía es vital para reducir el tiempo de inactividad, evitar sanciones de las compañías eléctricas y mejorar la eficiencia energética, seleccionar la solución incorrecta puede provocar costosas fallas en los equipos, inestabilidad del sistema y desperdicio de capital..

A continuación, nuestro equipo de ingeniería describe los cinco errores más frecuentes que cometen los gerentes de instalaciones industriales al especificar equipos de calidad de energía, y cómo evitarlos..

1. Tratamiento de la mitigación de armónicos y la compensación de potencia reactiva de forma aislada.

Uno de los errores más frecuentes es tratar la distorsión armónica y el bajo factor de potencia como problemas completamente separados.Los bancos de condensadores tradicionales están diseñados exclusivamente para la compensación de potencia reactiva.Sin embargo, en entornos dominados por cargas no lineales (como variadores de frecuencia, rectificadores y hornos de arco), la conexión de condensadores no sintonizados puede provocar resonancia armónica..

El riesgo técnico:Las corrientes armónicas amplificadas pueden sobrecalentar los transformadores, disparar los disyuntores y provocar la avería prematura de los condensadores. Las instalaciones modernas requieren soluciones integradas, como la dinámicaFiltros armónicos activos (AHF)o topologías de compensación híbridas, que neutralizan simultáneamente los armónicos hasta el orden 50 a la vez que proporcionan una corrección instantánea de la potencia reactiva..

2. Confiar en los datos de la placa de identificación en lugar de realizar mediciones de campo en tiempo real.

Dimensionar los equipos basándose estrictamente en las especificaciones indicadas en la placa de características o en las especificaciones generales de los equipos es una receta para sobredimensionar o infradimensionar la solución.Las especificaciones de la placa de características representan el consumo máximo continuo teórico, no los perfiles operativos reales, los ciclos de trabajo ni las fluctuaciones dinámicas de carga..

Antes de comprarGeneradores estáticos de variables (SVG)En el caso de filtros armónicos o de otro tipo, los ingenieros de las instalaciones deben realizar una auditoría completa de la calidad de la energía utilizando un analizador de calidad de energía de clase A calibrado.La evaluación de las métricas clave durante un ciclo operativo de 7 días garantiza un dimensionamiento preciso.:

Distorsión armónica total de voltaje yDistorsión de corriente
Requisitos de potencia reactiva dinámica en los ciclos de carga punta y valle.
Caídas, aumentos y espectros de parpadeo de voltaje transitorio

3. Ignorar la velocidad y la dinámica de los cambios de carga.

No todas las cargas de potencia se comportan lentamente.En aplicaciones como la soldadura por puntos, el izamiento con grúas, la fabricación de semiconductores y la conexión a la red de energías renovables, las demandas de potencia reactiva fluctúan en milisegundos.Los bancos de condensadores estándar conmutados por contactores tardan segundos o incluso decenas de segundos en cambiar de etapa, lo que los hace completamente ineficaces para cargas dinámicas rápidas..

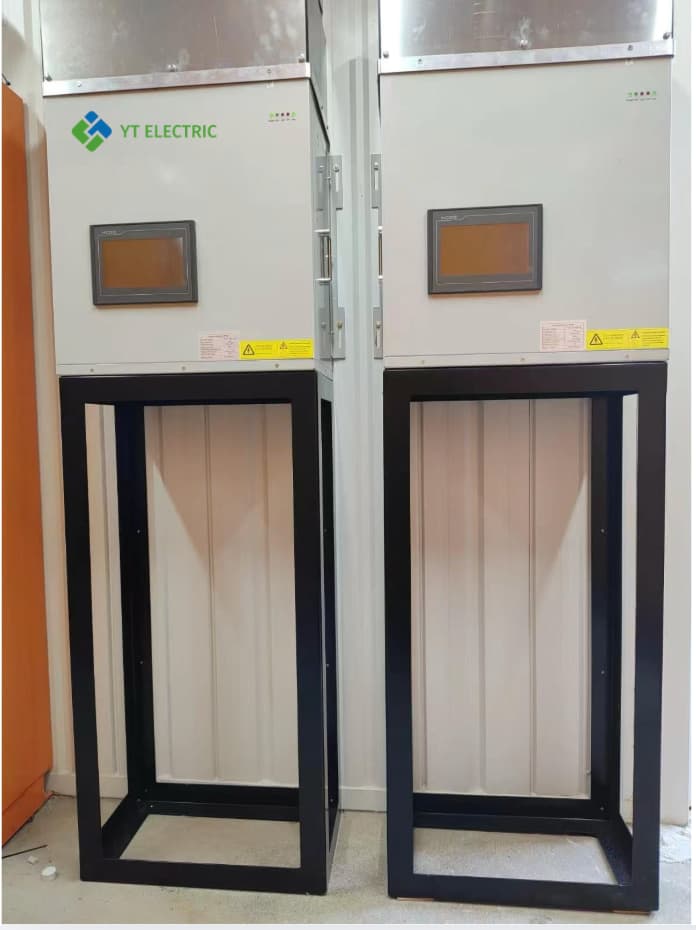

La selección de tecnología de conmutación tradicional para cargas dinámicas da como resultado oscilaciones, fluctuaciones de voltaje y penalizaciones persistentes del factor de potencia.. Para cargas no lineales de cambio rápido, los sistemas basados en inversores de estado sólido, comoGeneradores estáticos de variables (SVG)Ofrecen tiempos de respuesta dinámicos de submilisegundos, lo que garantiza una estabilización de voltaje impecable..

4. Supervisión de las condiciones ambientales y la gestión térmica

Los dispositivos de calidad de energía albergan componentes electrónicos de potencia avanzados, incluidos IGBT, procesadores de señales digitales (DSP) e inductores de alta frecuencia.Instalar componentes electrónicos sensibles en entornos industriales adversos sin evaluar las condiciones del lugar conlleva una reducción de la capacidad térmica y fallos prematuros de los componentes..

Los factores ambientales clave a evaluar durante la selección de equipos incluyen::

Temperatura ambiente:Asegúrese de aplicar factores de reducción de potencia adecuados si opera por encima de 40 °C..
Clase de protección de la carcasa:Los entornos polvorientos, conductores o húmedos requieren envolventes con clasificación IP31, IP54 o con clasificación NEMA personalizada..
Arquitectura del flujo de aire:Verifique que los canales de refrigeración del gabinete impidan la acumulación de calor alrededor de los módulos de potencia..

5. Dimensionamiento para la carga actual sin tener en cuenta la futura expansión de las instalaciones.

Las plantas industriales rara vez permanecen estáticas.Agregar líneas de producción, introducir sistemas de empaque automatizados o ampliar la capacidad de energía solar fotovoltaica renovable modificará el perfil de calidad de energía de su planta.La compra de equipos fijos y no modulares obliga a las instalaciones a realizar costosas modernizaciones de sistemas completos cuando aumentan las necesidades de capacidad..

La arquitectura moderna de calidad de energía favoreceDiseños modulares para montaje en rack. AHF modularesLos SVG permiten a las plantas industriales comenzar con la capacidad precisa que requieren hoy, al tiempo que conservan la capacidad de expansión plug-and-play para el crecimiento futuro, lo que reduce significativamente el gasto de capital inicial (CAPEX)..
