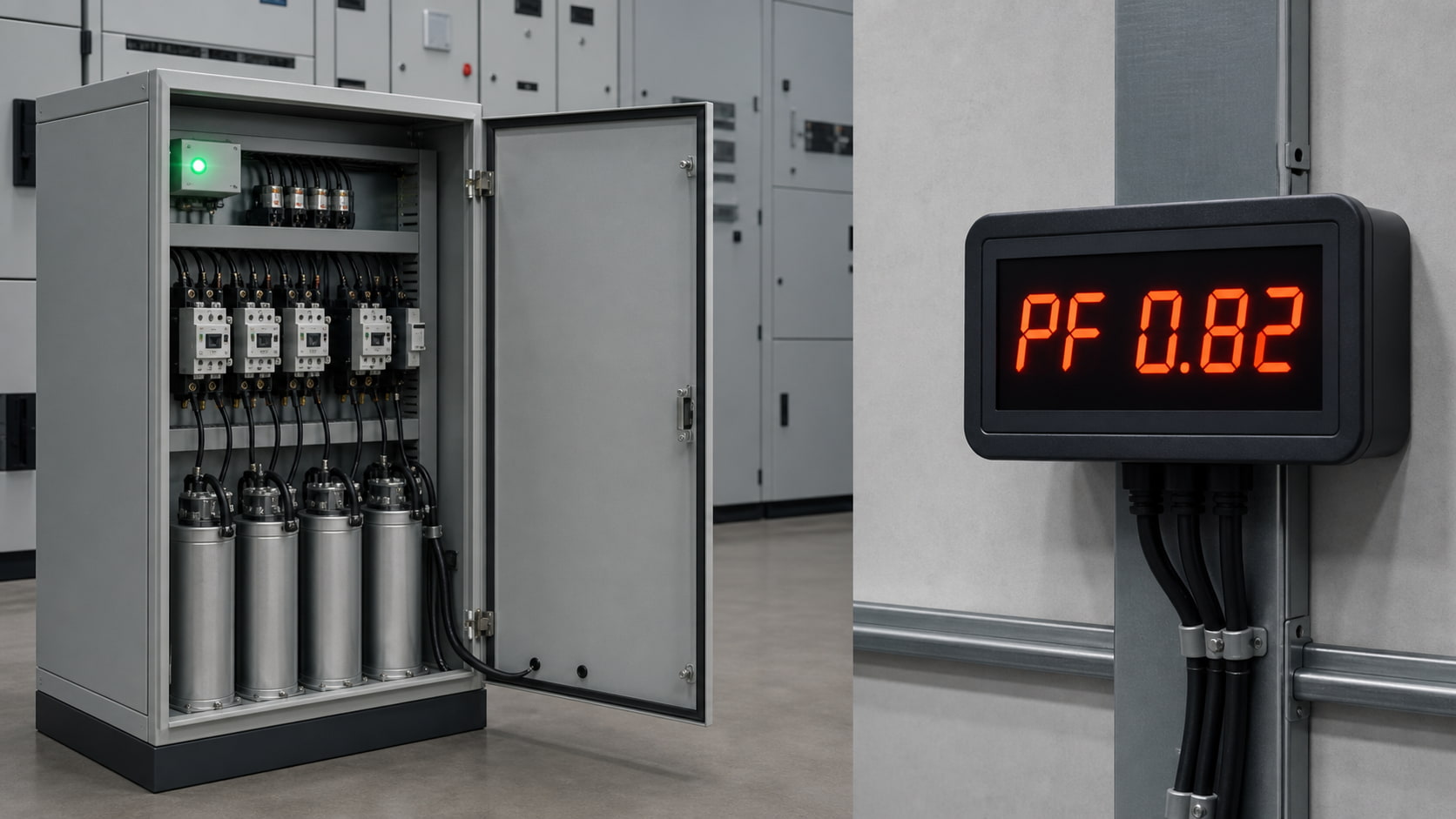

La instalación de un banco de condensadores debería mejorar el factor de potencia, reducir la demanda de potencia reactiva y liberar capacidad en transformadores y cables. Sin embargo, algunas instalaciones observan que su factor de potencia se mantiene por debajo del objetivo de la compañía eléctrica incluso después de la puesta en marcha del banco de condensadores.
Esto no significa necesariamente que el banco de condensadores esté defectuoso. La causa puede ser un dimensionamiento incorrecto, cambios en las cargas, distorsión armónica, ajustes del controlador, etapas de condensadores defectuosas o mediciones realizadas en el punto incorrecto.
Encontrar la solución adecuada comienza por comprender qué puede corregir un banco de condensadores y qué no.
Los motores, transformadores, bombas y compresores requieren potencia reactiva para generar campos magnéticos. Esta demanda de potencia reactiva provoca que la corriente se retrase con respecto a la tensión y reduce el factor de potencia de desplazamiento.
Un banco de condensadores suministra potencia reactiva capacitiva localmente, reduciendo la corriente reactiva extraída de la red aguas arriba.
El factor de potencia se calcula de la siguiente manera:
Factor de potencia = Potencia activa (kW) ÷ Potencia aparente (kVA)
La capacidad del condensador requerida se puede estimar utilizando:
Qc = P × (tan φ₁ − tan φ₂)
Donde Qc es la compensación requerida en kVAr, P es la carga activa en kW, φ₁ representa el factor de potencia existente y φ₂ representa el objetivo.
Este cálculo funciona bien para cargas estables con baja distorsión armónica. Los sistemas eléctricos modernos suelen ser más complejos.
| Posible causa | Indicación típica | Acción recomendada |
|---|---|---|
| El banco es demasiado pequeño. | Cada paso está conectado, pero el objetivo no se alcanza. | Recalcular el requerimiento de kVAr |
| La carga cambia rápidamente | El factor de potencia sube y baja repetidamente. | Utilice una compensación dinámica más rápida. |
| La distorsión armónica es alta. | El factor de potencia de desplazamiento es bueno, pero el factor de potencia real es bajo. | Mida el THDi y considere un AHF |
| El controlador está configurado incorrectamente. | Las fases cambian inesperadamente o permanecen inactivas. | Verifique la configuración del CT y del controlador. |
| Las etapas de condensadores han fallado. | Un paso conectado produce poca mejora | Inspeccione los condensadores, fusibles y contactores. |
| El voltaje de funcionamiento es bajo. | La potencia real es inferior a la potencia nominal en kVAr. | Recalcular la salida al voltaje medido. |
| Las cargas están desequilibradas. | El factor de potencia difiere significativamente según la fase. | Considere la compensación por fase. |
Es posible que el banco de condensadores se haya seleccionado en función de la carga conectada original, en lugar de la demanda operativa actual de la instalación. La instalación de motores adicionales, líneas de producción o equipos de climatización puede aumentar la potencia reactiva.
El dimensionamiento insuficiente también puede ocurrir cuando el objetivo de diseño es demasiado bajo. Un banco diseñado para mejorar el factor de potencia de 0,80 a 0,90 no necesariamente alcanzará el requisito de la compañía eléctrica de 0,95 o 0,98.
Mida los valores máximos reales de kW y kVAr durante condiciones de funcionamiento representativas. No dimensione el banco basándose únicamente en la capacidad del transformador.
Los bancos de capacitores automáticos compensan en pasos fijos. Un controlador conecta o desconecta estas etapas tras detectar un cambio en la demanda reactiva.
Esto funciona bien para cargas estables, pero puede ser demasiado lento para máquinas de soldar, grúas, ascensores, laminadoras y otros equipos que cambian rápidamente. La compensación requerida puede volver a cambiar antes de que el banco responda.
Un generador estático de potencia reactiva proporciona potencia reactiva variable de forma continua con una respuesta mucho más rápida. Un sistema híbrido también puede utilizar condensadores para la carga base estable y un generador estático de potencia reactiva para fluctuaciones rápidas.
Un banco de capacitores corrige el factor de potencia de desplazamiento. No elimina la corriente distorsionada producida por cargas no lineales como variadores de frecuencia, sistemas UPS, rectificadores, cargadores de vehículos eléctricos y fuentes de alimentación conmutadas.
El factor de potencia real incluye tanto el desplazamiento de fase como la distorsión de la forma de onda. Por lo tanto, una instalación puede tener un factor de potencia de desplazamiento de 0,98, mientras que su factor de potencia real es significativamente menor.
Agregar más condensadores puede empeorar la situación. Los condensadores pueden interactuar con la inductancia del sistema y generar resonancia armónica, amplificando la distorsión de corriente o voltaje. Los bancos de condensadores corrigen el factor de potencia de desplazamiento, mientras que la mitigación de armónicos requiere un enfoque diferente.Schneider Electric
Antes de aumentar la capacidad del condensador, mida:
Factor de potencia verdadero y de desplazamiento
Distorsión armónica total (THD) de corriente y voltaje
Órdenes armónicas individuales
Corriente del condensador
Cuando los armónicos son los responsables del bajo factor de potencia restante, puede ser necesario un filtro armónico activo.
Un banco de condensadores automático depende de mediciones correctas de voltaje y corriente. Si el transformador de corriente se instala en un lugar incorrecto, se conecta con polaridad invertida o se asigna a la fase equivocada, el controlador puede conmutar incorrectamente.
El transformador de corriente (TC) normalmente debe medir tanto la corriente de carga como el efecto del banco de condensadores. Los ajustes importantes incluyen:
Relación de TC y polaridad
Referencia de fase de tensión
Factor de potencia objetivo
Retrasos en la conmutación y la reconexión
Secuencia de pasos
Valor C/k o de corriente de respuesta
Estos ajustes deben verificarse durante la puesta en marcha y después de cambios importantes en el sistema de distribución.
A controller may show that a stage is connected even when that stage is no longer producing its rated output.
Possible causes include blown fuses, damaged contactors, deteriorated capacitors, failed reactors, loose connections or excessive temperature. Capacitance can also decline with age, gradually reducing the available kVAr.
Measure the current of each stage and compare it with the expected value at the actual operating voltage. Capacitor current, connections and protection fuses should be checked periodically, especially after nonlinear loads are added.ABB
Capacitor output changes approximately with the square of voltage:
Qc actual = Qc rated × (V actual ÷ V rated)²
A capacitor rated at 50 kVAr and 440 V will produce only about 41.3 kVAr when operated at 400 V:
50 × (400 ÷ 440)² ≈ 41.3 kVAr
This difference can leave the system under-compensated even when the nameplate total appears sufficient. Voltage rating, system frequency, reactor configuration and actual bus voltage must all be considered.
A conventional three-phase capacitor bank supplies equal compensation across all three phases. It cannot independently follow a system in which one phase requires more reactive compensation than the others.
This is common in buildings and facilities with many single-phase loads. The bank may overcompensate one phase while another remains under-compensated.
Measure current, power factor and reactive power on each phase. An SVG with independent phase compensation may be more suitable when the imbalance changes with operating conditions.
Use a power-quality analyzer at the point where the utility measures the installation. Record at least one complete operating cycle instead of relying on a single reading.
The survey should include:
kW, kVAr, kVA and power factor
True and displacement power factor
THDi and THDv
Individual phase currents
Capacitor-stage status
Load changes over time
Measurements with the bank connected and disconnected
These results will show whether the facility needs additional capacitance, maintenance, harmonic filtering or faster reactive power compensation.
| System condition | Suitable solution |
| Stable inductive load with low harmonics | Fixed or automatic capacitor bank |
| Rapidly changing reactive demand | SVG or thyristor-switched compensation |
| High harmonic current | Active Harmonic Filter |
| Harmonics and reactive power demand | AHF, SVG or coordinated hybrid system |
| Moderate harmonics around a capacitor bank | Properly engineered detuned bank |
| Severe phase unbalance | Compensación dinámica por fase |
Es posible que el banco de baterías sea insuficiente, que una o más etapas hayan fallado o que su potencia de salida real sea menor debido a la tensión de funcionamiento. La distorsión armónica también puede mantener el factor de potencia real por debajo del factor de potencia de desplazamiento.
No sin antes realizar mediciones. Una capacitancia adicional puede provocar un factor de potencia adelantado, sobretensión o resonancia armónica. Confirme primero el requerimiento real de potencia reactiva y las condiciones armónicas.
Un banco de condensadores estándar no elimina los armónicos. Los reactores desintonizados ayudan a proteger los condensadores y evitar la resonancia, mientras que un filtro armónico activo compensa la corriente armónica.
El valor objetivo correcto depende de la tarifa eléctrica y de los requisitos de la red. Muchas instalaciones buscan un valor mínimo de 0,95, mientras que otras apuntan a 0,98. Operar innecesariamente cerca de la unidad puede generar un factor de potencia adelantado durante los períodos de baja carga.
Un SVG es adecuado cuando la demanda reactiva cambia rápidamente, se requiere un ajuste preciso, las fases están desequilibradas o se necesita compensación tanto inductiva como capacitiva. Los bancos de condensadores siguen siendo económicos para cargas reactivas base estables.
Un factor de potencia bajo tras la instalación de un banco de capacitores no debe solucionarse automáticamente añadiendo más kVAr. La causa puede ser una capacidad insuficiente, una conmutación lenta, armónicos, ajustes incorrectos del controlador, componentes defectuosos, una tensión de funcionamiento baja o un desequilibrio de fases.
Un estudio completo de la calidad de la energía proporciona la información necesaria para reparar el banco de baterías existente o determinar si es más apropiado desacoplarlo, utilizar un AHF, un SVG o una solución híbrida.
