Cómo reducir las pérdidas eléctricas en sistemas de energía industriales
Las pérdidas eléctricas aumentan los costos operativos, calientan cables y transformadores, y reducen la capacidad disponible del sistema. Generalmente son consecuencia de la resistencia de los conductores, cargas ineficientes, bajo factor de potencia, corrientes armónicas y equipos envejecidos.
Para reducir las pérdidas eléctricas en sistemas de energía industriales, los ingenieros necesitan mediciones precisas, un dimensionamiento correcto de los equipos y controles adaptados al perfil de carga. El objetivo es un menor consumo real de energía sin crear resonancia, inestabilidad ni gastos de capital innecesarios.
Cada componente energizado disipa cierta cantidad de energía. Las pérdidas en cables y barras colectoras aumentan con el cuadrado de la corriente, por lo que reducciones moderadas de corriente pueden disminuir considerablemente el calentamiento. Las conexiones flojas añaden resistencia y crean puntos calientes localizados.
Los transformadores tienen pérdidas fijas en el núcleo y pérdidas en el cobre dependientes de la carga. Los motores pierden energía a través de sus devanados, circuitos magnéticos, fricción y ventilación.
La corriente distorsionada añade otra capa. Las corrientes armónicas aumentan la corriente RMS, la carga del neutro, el calentamiento del transformador y las pérdidas por efecto pelicular.
Un bajo factor de potencia no aumenta directamente los kilovatios-hora facturados bajo todas las tarifas. Sin embargo, eleva la corriente para la misma potencia útil. Esa mayor corriente incrementa las pérdidas aguas arriba y puede consumir capacidad necesaria para los equipos de producción.

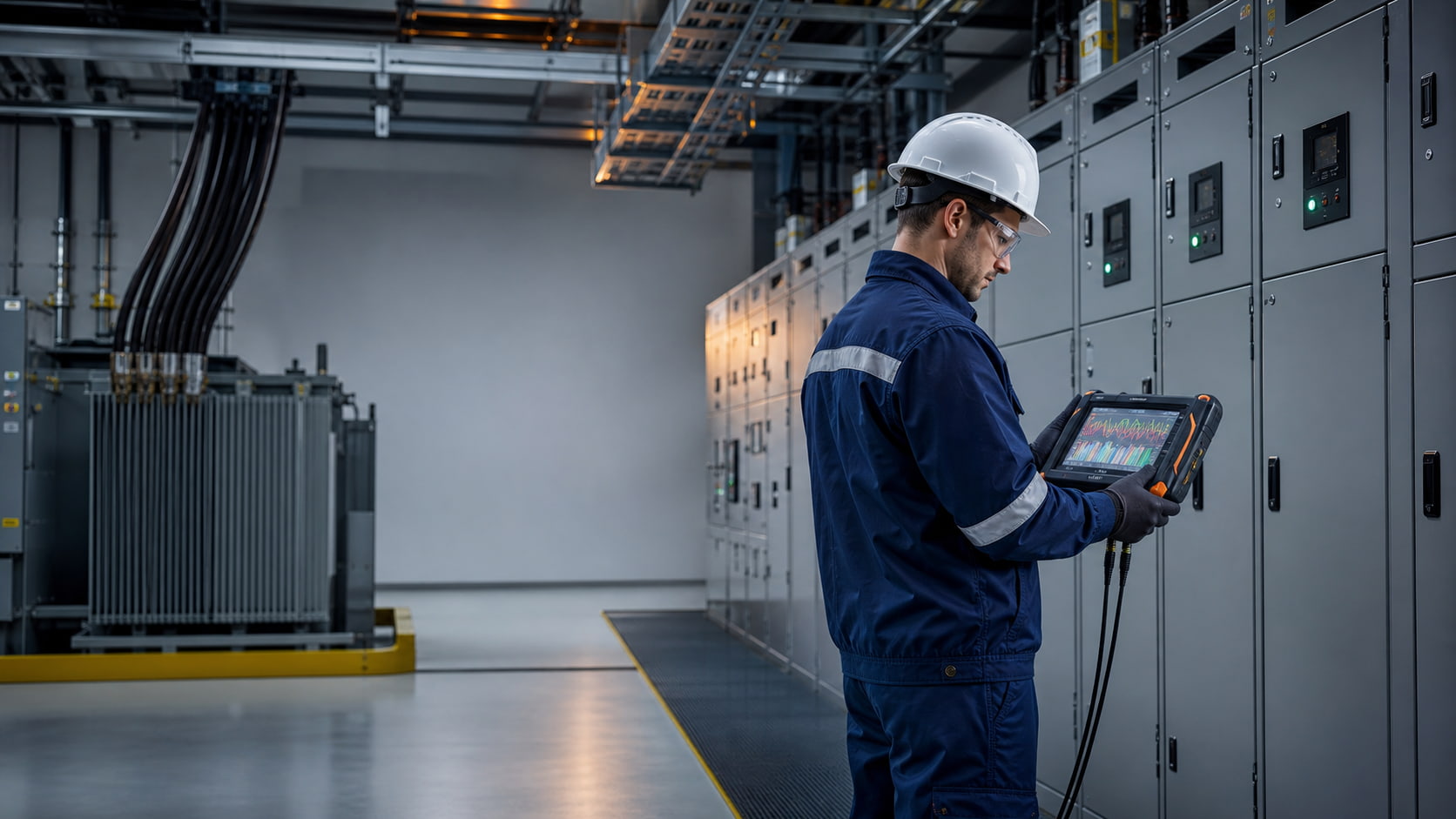

Un plan creíble de eficiencia energética industrial comienza con una línea base del sistema. Registre tensión, corriente, potencia activa, potencia reactiva, factor de potencia, demanda, frecuencia y distorsión armónica total en la entrada de la red eléctrica y en los alimentadores principales.
Utilice tendencias sincronizadas en el tiempo durante turnos, estados de producción y fines de semana. Una única lectura puntual puede no detectar cargas máximas o distorsión intermitente. Esta evidencia muestra dónde reducir las pérdidas eléctricas en sistemas de energía industriales sin trasladar los problemas a otro alimentador.
Combine los datos eléctricos con inspecciones térmicas y registros de mantenimiento. Los escaneos infrarrojos pueden revelar uniones sobrecalentadas, desequilibrio de fases o conductores sobrecargados.
Compare la carga del transformador con los datos de placa y las curvas de eficiencia. Para los motores, registre el factor de carga, las horas de funcionamiento, los arranques, el método de control y los requisitos de salida mecánica.
Antes de analizar los resultados:
Verifique la precisión de los medidores, las relaciones de los transformadores de corriente, la polaridad y las marcas de tiempo.
Separe las cargas base continuas de las cargas variables de producción y los picos de corta duración.
Analice la tendencia de órdenes armónicos individuales cuando las cargas no lineales cambien con la producción del proceso.
Documente las restricciones operativas, las ampliaciones previstas, las tarifas y los tiempos de inactividad aceptables.
Comience con trabajos correctivos de bajo riesgo. Apriete o reemplace conexiones deterioradas utilizando procedimientos aprobados. Equilibre cargas monofásicas, elimine operaciones inactivas innecesarias y corrija conductores subdimensionados cuando la caída de tensión y el calentamiento justifiquen el reemplazo.
Mantenga limpios los equipos de conmutación, las vías de refrigeración de los transformadores y la ventilación de los motores para que el calor pueda disiparse según lo diseñado.
A continuación, optimice los activos principales. Dimensione correctamente los transformadores nuevos para cargas reales en lugar de considerar únicamente la carga máxima conectada. Reemplace los motores ineficientes que funcionan continuamente cuando la economía del ciclo de vida respalde la inversión.
Los variadores de frecuencia pueden reducir el consumo de energía en bombas centrífugas y ventiladores cuando el proceso funciona con frecuencia por debajo del caudal máximo. Sin embargo, los variadores pueden introducir armónicos y requieren un aislamiento adecuado del motor y filtrado.
La corrección del factor de potencia reduce la corriente reactiva y puede liberar capacidad del sistema. Los bancos de condensadores son adecuados para cargas estables predominantemente inductivas cuando el riesgo de resonancia armónica está controlado.
Los bancos de condensadores desintonizados suelen ser adecuados cuando existe distorsión de fondo. La compensación reactiva dinámica, como unSVGo unSTATCOM, es más adecuada para cargas que cambian rápidamente, desequilibrio o requisitos de soporte de tensión. La selección final debe estar respaldada por un estudio del sistema.
Los equipos deben abordar el mecanismo de pérdida medido, no simplemente una etiqueta amplia de calidad de energía. El control eficaz de las pérdidas eléctricas industriales depende de adaptar cada dispositivo a una causa verificada.
La siguiente comparación permite una evaluación inicial. Las clasificaciones finales requieren datos de carga, impedancia de red, ciclo de trabajo, condiciones ambientales y estudios de coordinación.
| Solución | Más adecuado para | Comprobaciones clave de diseño | Limitación principal |
|---|---|---|---|
| Banco de condensadores | Cargas inductivas estables que requieren corrección del factor de potencia | kvar requerido, pasos de conmutación, riesgo de resonancia y tiempo de descarga | Puede sobrecorregir el sistema o amplificar los armónicos |
| Banco de capacitores desafinado | Compensación reactiva donde están presentes armónicos de fondo | Sintonización del reactor, tensión del capacitor, espectro armónico y protección | No cancela activamente la distorsión armónica amplia |
| Filtro armónico activo | Cargas no lineales variables que requieren mitigación de armónicos | Espectro armónico, corriente de compensación, ubicación del CT y tiempo de respuesta | El costo y la capacidad nominal aumentan con la corriente de compensación requerida |
| SVG o STATCOM | Cargas reactivas rápidas, desequilibrio o variación de tensión | Rango de kvar requerido, tiempo de respuesta, nivel de tensión y modo de control | No reemplaza cargas energéticamente eficientes ni un mantenimiento adecuado |
| VFD y motor eficiente | Bombas y ventiladores de par variable con largas horas de funcionamiento | Perfil de carga, armónicos, compatibilidad del motor, refrigeración y requisitos de bypass | Los ahorros dependen en gran medida de la demanda real del proceso |
Para la mitigación de armónicos, defina el cumplimiento y el rendimiento en el punto de acoplamiento común o en la barra interna relevante.
Un filtro armónico activo es útil cuando el espectro armónico y la carga cambian con el tiempo. Los filtros pasivos pueden ser adecuados para sistemas estables con órdenes armónicos dominantes, pero su interacción con la impedancia de la red debe estudiarse.
Ninguna opción repara una mala puesta a tierra, conexiones flojas, conductores sobrecargados o equipos fundamentalmente ineficientes.
Las especificaciones de adquisición deben indicar:
Tensión y frecuencia nominales
Nivel de cortocircuito disponible
Rango de corriente de carga
Espectro armónico
Perfil de potencia reactiva
Temperatura ambiente
Clasificación de envolvente requerida
Requisitos de comunicaciones
Expectativas de redundancia
Mediciones de aceptación
Después de la puesta en servicio, repita el proceso de medición de referencia y compare condiciones de producción equivalentes. La mejora exitosa de la calidad de energía debe reducir la corriente objetivo, la distorsión, el calentamiento o la demanda reactiva sin causar un comportamiento adverso de la tensión.
Esta verificación conecta la mitigación de armónicos y la corrección del factor de potencia con resultados medibles de eficiencia energética industrial.
Mantenga la mejora mediante tendencias periódicas. Configure alarmas para temperatura anormal del transformador, aumento de corriente del neutro, deterioro del factor de potencia o cambios en la distorsión.
Reevalúe los ajustes después de las ampliaciones de producción. Nuevos accionamientos, soldadoras, hornos, equipos de procesamiento de datos u otras cargas no lineales pueden cambiar la respuesta de la red y la capacidad de mitigación de armónicos requerida.
La respuesta depende del sitio. La corriente elevada en conductores largos, transformadores cargados incorrectamente, motores ineficientes, bajo factor de potencia, armónicos y equipos inactivos son contribuyentes comunes.
Para reducir las pérdidas eléctricas en sistemas de potencia industriales, utilice balances energéticos a nivel de alimentador y tendencias de duración de carga para identificar qué fuentes predominan en lugar de basarse en suposiciones.
La corrección del factor de potencia reduce la corriente reactiva y, por lo tanto, disminuye las pérdidas resistivas aguas arriba del punto de corrección. La reducción de energía real puede ser modesta cuando los conductores son cortos o están ligeramente cargados.
Sus beneficios más importantes pueden incluir capacidad liberada, mejora del voltaje y evitación de cargos por demanda cuando la tarifa eléctrica los aplica.
Un filtro armónico activo es apropiado para cargas no lineales variables con espectros armónicos cambiantes, especialmente cuando se requieren cancelación dirigida y respuesta rápida.
La selección debe considerar la corriente armónica medida, la ubicación de los transformadores de corriente, el voltaje del sistema, la distorsión de fondo y el crecimiento futuro de la carga. El filtro no debe dimensionarse únicamente a partir de la capacidad del transformador.
Sí, pero sus controles y su interacción eléctrica requieren revisión. Los capacitores pueden resonar con la inductancia de la red o alterar la impedancia que ve un filtro.
Un estudio armónico debe confirmar la desintonización, la lógica de conmutación, la protección y las secuencias de operación en las configuraciones esperadas del sistema antes de la operación combinada.
Repita las mediciones después de adiciones importantes de carga, cambios de compensación, reconfiguración de transformadores o calentamientos y disparos sin explicación.
Para plantas críticas, el monitoreo permanente proporciona mejor visibilidad que los estudios ocasionales. Como mínimo, compare periodos de producción representativos durante las revisiones energéticas rutinarias y verifique regularmente el equipo de medición.
Solicite valores nominales relacionados con las condiciones operativas medidas, incluidos voltaje, corriente, espectro de corriente, demanda reactiva, temperatura, requisitos de envolvente, nivel de falla y respuesta de control.
Solicite las pérdidas del equipo, detalles de protección, planos, funciones de comunicación, criterios de puesta en servicio y soporte de servicio. Para las pérdidas eléctricas industriales, evite propuestas que prometan resultados sin definir el punto de medición y los casos operativos.
Para reducir las pérdidas eléctricas en los sistemas industriales de potencia, mida primero, identifique el mecanismo físico de pérdida y priorice las correcciones según el valor del ciclo de vida.
Combine mantenimiento, optimización de conductores y transformadores, motores eficientes, corrección del factor de potencia y mitigación de armónicos solo cuando las mediciones respalden cada medida. Defina pruebas de aceptación y continúe monitoreando a medida que cambien las condiciones de producción.
Comience con un estudio detallado de carga y luego convierta sus hallazgos en especificaciones de equipos y criterios de verificación medibles.
