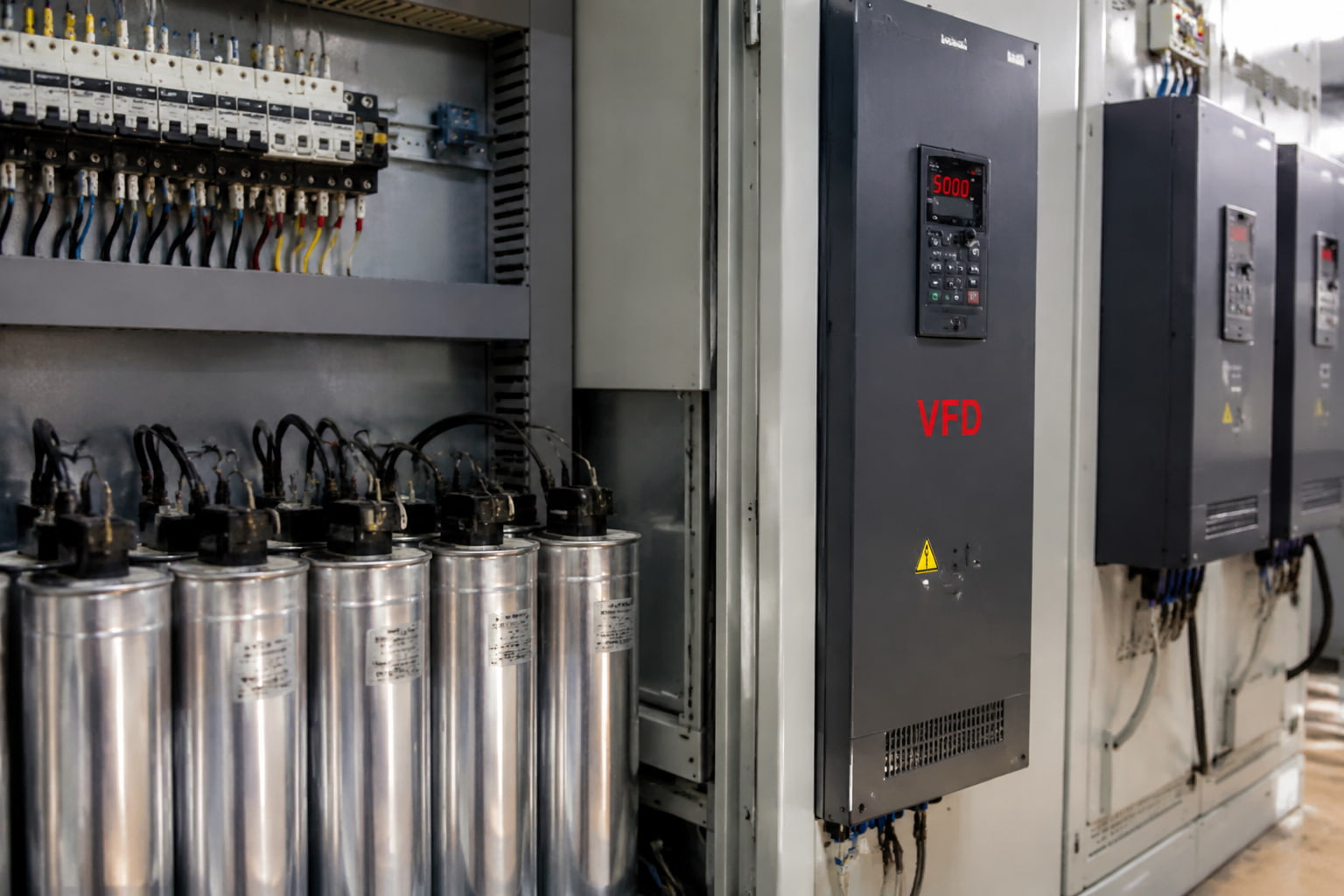

Cómo los variadores de frecuencia crean problemas de calidad de energía
Los variadores de frecuencia (VFD) se utilizan ampliamente en los sistemas industriales modernos porque mejoran el control de motores, reducen el consumo de energía y aumentan la eficiencia de producción. Sin embargo, a medida que más instalaciones implementan sistemas VFD, los problemas de calidad de energía de los VFD se están convirtiendo en una preocupación importante.
Un variador de frecuencia es una carga no lineal que cambia la forma en que la corriente eléctrica se extrae del sistema de alimentación. Esto crea distorsión armónica, aumenta el esfuerzo eléctrico y puede afectar transformadores, cables, capacitores y otros equipos conectados.
Para fábricas, plantas de tratamiento de agua, sitios mineros e instalaciones comerciales, comprender cómo los VFD afectan la calidad de energía es importante para mantener un funcionamiento confiable y evitar fallas inesperadas.
Un variador de frecuencia controla la velocidad del motor convirtiendo la energía de CA entrante en energía de CC y luego recreando energía de CA a una frecuencia controlada. Este proceso permite un control preciso del motor, pero también cambia la forma de onda de la corriente.
A diferencia de las cargas lineales que consumen corriente de manera uniforme, los VFD consumen corriente en pulsos. Estos pulsos de corriente crean frecuencias adicionales llamadas armónicos.
Estos armónicos distorsionan la forma de onda eléctrica y crean varios problemas:
El problema se vuelve más grave cuando muchos VFD funcionan juntos en la misma red eléctrica.
Un solo variador puede tener un impacto limitado, pero las instalaciones industriales suelen operar cientos de motores para bombas, ventiladores, transportadores, compresores y equipos de producción. El efecto combinado puede aumentar significativamente la distorsión armónica.
La principal razón por la que los armónicos de los variadores de frecuencia crean problemas es que las corrientes armónicas circulan por todo el sistema eléctrico.
No permanecen dentro del VFD.
La corriente armónica adicional puede afectar a:
| Equipo | Efecto de los armónicos de los VFD |
|---|---|
| Transformadores | Mayor calentamiento y reducción de capacidad |
| Cables | Mayores pérdidas de corriente y aumento de temperatura |
| Bancos de capacitores | Sobrecalentamiento y posibles problemas de resonancia |
| Motores | Pérdidas adicionales y aumento de temperatura |
| Dispositivos de protección | Desconexiones molestas |
| Equipos sensibles | Interferencia en comunicaciones y control |
Cuando aumenta la distorsión armónica, el sistema eléctrico debe manejar más corriente de la necesaria para la entrega de potencia útil. Esto aumenta las pérdidas y reduce la eficiencia general.
En grandes instalaciones industriales, estas pérdidas pueden traducirse en mayores costos operativos y una vida útil más corta de los equipos.
La distorsión armónica ocurre cuando la corriente eléctrica se desvía de la onda sinusoidal normal.
Un sistema eléctrico limpio tiene una forma de onda uniforme. Un sistema con muchas cargas no lineales, incluidos los VFD, crea patrones de corriente distorsionados.
Las cargas no lineales comunes que contribuyen a la distorsión armónica incluyen:
Los VFD son una de las fuentes más comunes porque su etapa rectificadora de entrada consume corriente en pulsos cortos.
Los órdenes de armónicos más comunes creados por los sistemas VFD son los armónicos de 5.º y 7.º orden. Estas frecuencias pueden generar calentamiento y estrés adicionales en toda la red eléctrica.
Cuando los niveles de armónicos son demasiado altos, las instalaciones pueden experimentar:
Muchas instalaciones intentan resolver los problemas de calidad de energía relacionados con VFD utilizando bancos de capacitores tradicionales o soluciones pasivas.
Sin embargo, estos métodos tienen limitaciones.
Un banco de capacitores mejora la potencia reactiva y el factor de potencia, pero no elimina las corrientes armónicas. En sistemas con alta distorsión armónica, los bancos de capacitores incluso pueden experimentar estrés adicional debido a la resonancia.
Los filtros armónicos pasivos pueden reducir frecuencias armónicas específicas, pero están diseñados para una condición operativa fija. Si la carga cambia, su rendimiento puede volverse menos eficaz.
Las instalaciones industriales modernas suelen tener condiciones de producción cambiantes. Las velocidades de los motores cambian, las máquinas arrancan y se detienen, y las cargas eléctricas varían a lo largo del día.
Por eso muchas instalaciones requieren un enfoque más flexible.
Un filtro de armónicos activo proporciona una solución dinámica para los problemas de calidad de energía de los VFD.
En lugar de utilizar componentes fijos, un filtro de armónicos activo supervisa la forma de onda eléctrica en tiempo real. Detecta corrientes armónicas e inyecta una corriente opuesta para cancelar la distorsión no deseada.
Esto permite que el sistema responda inmediatamente cuando cambian las cargas de los VFD.
Los beneficios clave incluyen:
| Beneficio | Cómo ayuda |
|---|---|
| Compensación de armónicos en tiempo real | Reduce las corrientes armónicas cambiantes |
| Mejora de la calidad de la forma de onda | Reduce la distorsión armónica |
| Protección de los equipos | Reduce el calor y el estrés eléctrico |
| Funcionamiento flexible | Funciona con cargas industriales cambiantes |
| Mayor fiabilidad del sistema | Reduce fallos y tiempos de inactividad |
Un filtro armónico activo es especialmente útil en instalaciones con muchas aplicaciones de VFD, incluyendo:
Antes de seleccionar una solución armónica, los ingenieros deben medir la condición real del sistema eléctrico.
Los factores importantes incluyen:
La solución correcta depende de la corriente armónica medida, no solo de la capacidad total del motor.
Un error común es seleccionar equipos basándose únicamente en la carga conectada. Dos instalaciones con la misma capacidad de motor pueden requerir soluciones completamente diferentes porque sus condiciones de operación y niveles armónicos son distintos.
Las instalaciones que experimentan problemas relacionados con VFD suelen notar varias señales de advertencia:
Estos problemas no deben tratarse como fallos aislados de equipos.
En muchos casos, la causa raíz es una mala calidad de energía creada por cargas no lineales.
Los problemas de calidad de energía de los VFD son causados principalmente por la forma de onda de corriente no lineal creada durante el proceso de conversión de energía dentro del variador de frecuencia. Esto genera distorsión armónica que afecta al sistema eléctrico.
No siempre. El impacto depende del número de VFD, el diseño del sistema, la capacidad del transformador y las condiciones eléctricas generales. Grandes cantidades de VFD suelen crear un mayor riesgo.
No. Un banco de capacitores puede mejorar el factor de potencia, pero no puede eliminar la distorsión armónica. En entornos con muchos armónicos, puede experimentar un esfuerzo adicional.
Un filtro armónico activo detecta corrientes armónicas e inyecta corrientes de compensación en tiempo real. Esto reduce la distorsión y mejora la calidad de energía.
Los variadores de frecuencia mejoran la eficiencia industrial, pero también pueden crear graves problemas de calidad de energía de los VFD cuando se instalan en grandes cantidades.
Debido a que los VFD son cargas no lineales, generan distorsión armónica que puede aumentar el calentamiento, las pérdidas y el estrés del equipo en todo el sistema eléctrico.
Las soluciones tradicionales pueden no proporcionar suficiente flexibilidad para las instalaciones modernas con cargas cambiantes. Un filtro activo de armónicos proporciona mitigación dinámica de armónicos al responder a las condiciones eléctricas en tiempo real.
Para fábricas, sitios mineros, plantas de tratamiento de agua y otras aplicaciones industriales, controlar los armónicos de los VFD es esencial para mejorar la confiabilidad, reducir los costos de mantenimiento y proteger los equipos eléctricos críticos.
